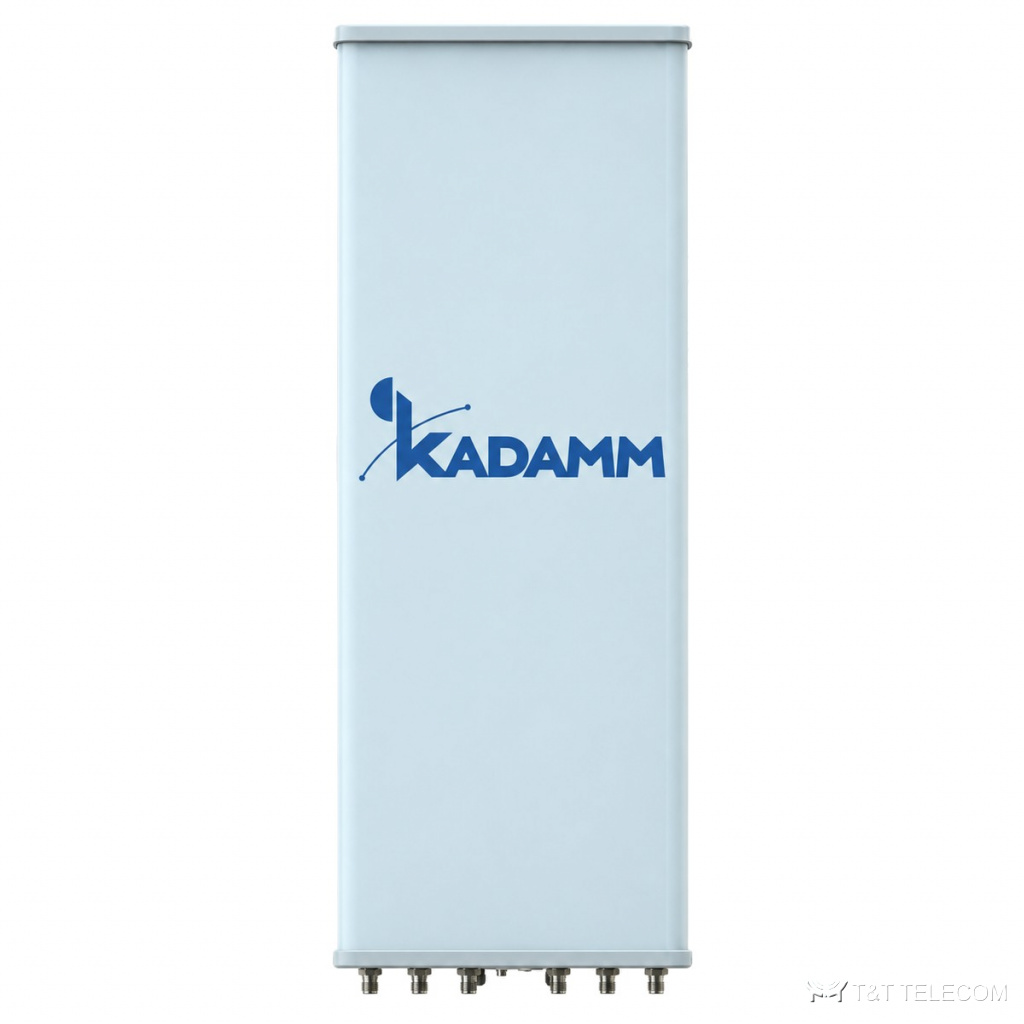

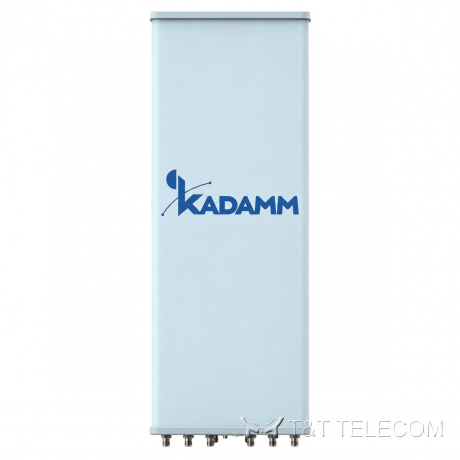

KADAMM K861166R21 — комбинированная антенна TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц, 17,7 дБи, 16 портов, RET
Антенны 5G, TDD и FDD
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM K861166R21: антенна базовой станции с массивами FDD и TDD в одном корпусе. K861166R21 ставят на базовые станции операторов: она формирует сектор покрытия и обслуживает несколько диапазонов через свои порты. Коротко о K861166R21: полоса 3300–3800 МГц и 698–960 МГц и 1710–2690 МГц; усиление 17,7 дБи; ширина луча 65°; поляризация ± 45°; разъёмы 16×4.3-10; мощность до 400 Вт.
Область применения
- Полоса K861166R21 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Макросоты городских и пригородных сетей — K861166R21 в секторах базовой станции.
- Добавление диапазонов на существующей площадке через порты K861166R21.
Технические характеристики
Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 при наклоне 2–4°; ≥25 при наклоне 5–12° |
| Развязка между портами разных поляризаций, дБ | ≥ 22 |
| Шаг между колонками массива | 43(0,51 λ при 3550 МГц) мм |
TDD: одноколонный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80 ± 15° | 86 ± 15° |
| Коэффициент усиления, дБи | 14,3 ± 0,5 | 15 ± 0,6 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6° | ≥5,5° |
| Поляризационная развязка (0°), дБ | ≥15 | |
| Поляризационная развязка (±60°), дБ | ≥8 | |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | |
TDD: широковещательный луч (BCH)
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 16,5 ± 0,5 | 16,5 ± 0,6 |
| SPR (±60°), % | ≥90 | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥6° | ≥5,5° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 | |
TDD: сервисный луч
| Параметр | 3300–3600 МГц | 3600–3800 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 20 ± 0,5 | 20 ± 0,6 |
| Ширина луча на 0° по уровню −3 дБ | ≤30° | ≤28° |
| Подавление боковых лепестков луча на 0°, дБ | ≥10 | |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 | |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 | |
| Усиление луча на ±30°, дБи | ≥18,3 ± 0,5 | ≥19 ± 0,6 |
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление во всём диапазоне наклонов, дБи | 13,3 ± 0,6 | 13,5 ± 0,5 | 13,7 ± 0,5 | 14,1 ± 0,6 |
| Коэффициент усиления, дБи | 13,4 | 13,6 | 13,8 | 14,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° | 68 ± 5° | 69 ± 6° | 69 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,8 ± 1,2° | 14,4 ± 0,9° | 13,8 ± 0,8° | 13,0 ± 1,0° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 20 | более 22 | более 23 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | более 18 | более 19 | более 20 |
| Подавление первого бокового лепестка, дБ | более 15 | |||
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | R1//R2≥25 R1,R2//остальные≥28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y1/Y2: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ±45° | |||
| Усиление при среднем наклоне, дБи | 16,7 | 17,2 | 17,7 | 17,5 |
| Усиление во всём диапазоне наклонов, дБи | 16,6 ± 0,6 | 17,1 ± 0,5 | 17,5 ± 0,5 | 17,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 6° | 64 ± 5° | 61 ± 4° | 59 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8 ± 0,4° | 6,0 ± 0,5° | 5,2 ± 0,4° | 4,7 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 22 | более 20 | более 21 |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 | более 15 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | более 28 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 17 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 499 × 178 мм |
| Размеры упаковки | 1880 × 620 × 330 мм |
| Масса антенны | 33,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 45,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 815 / 167 / 826 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы K861166R21: 3300–3800 МГц и 698–960 МГц и 1710–2690 МГц.
- Коэффициент усиления K861166R21 — 17,7 дБи; больше усиление — уже луч.
- Ширина луча K861166R21: в горизонтальной плоскости 65°, в вертикальной ≥6° / ≥5,5°.
- Наклон луча K861166R21: 2–12°.
- Разъёмы K861166R21 — 16×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж K861166R21: Ø50–Ø115 мм; ветровая нагрузка 815 / 167 / 826 Н.
- Габариты и масса K861166R21: 1499 × 499 × 178 мм, 33,5 кг.
Поставка и документы
Поставляем KADAMM K861166R21 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у K861166R21?
16×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у K861166R21?
17,7 дБи. Ширина луча — 65°.
Как крепится K861166R21?
Ø.50–Ø115 мм
