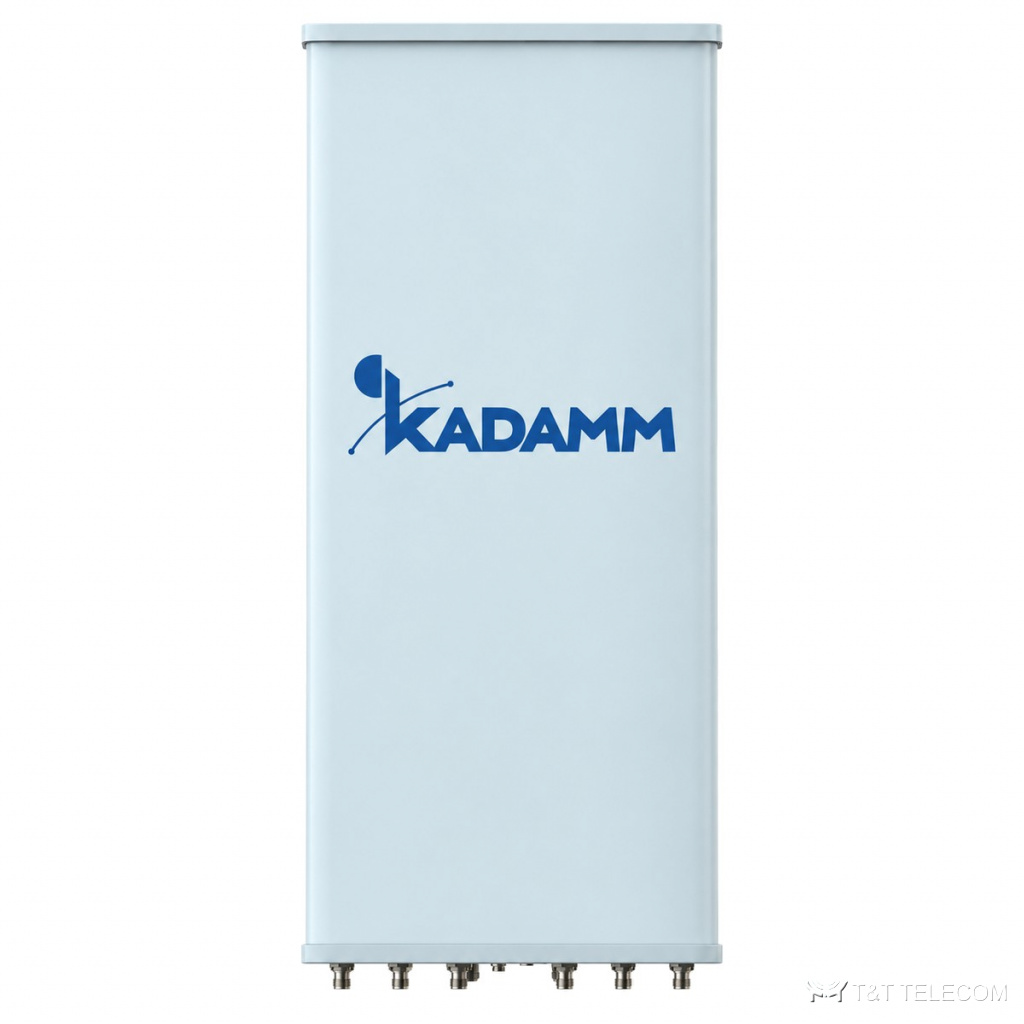

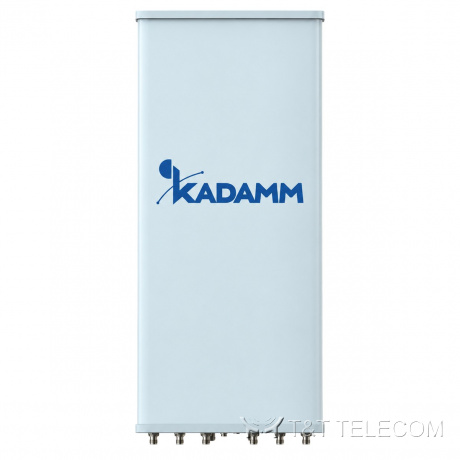

KADAMM K861186R42: антенна базовой станции с массивами FDD и TDD в одном корпусе. На мачте или крыше K861186R42 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K861186R42: полоса 2300–3800 МГц и 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц; усиление 17 дБи; ширина луча 65°/65°/65°; поляризация ± 45°; разъёмы 20×4.3-10; мощность до 400 Вт.
Область применения
- Через K861186R42 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Макросоты городских и пригородных сетей — K861186R42 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K861186R42 без смены опоры.
Технические характеристики
Массив TDD (beamforming) 2300–2690 / 3300–3800 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥20 |
| Развязка между портами разных поляризаций, дБ | ≥22 |
TDD: одноколонный луч
| Параметр | 2300–2690 МГц | 3300–3800 МГц |
|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90 ± 15° | 65 ± 15° |
| Коэффициент усиления, дБи | 15,0 ± 0,8 | 15,5 ± 0,8 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,0 ± 0,8° | 5,5 ± 0,6° |
| Поляризационная развязка (0°), дБ | ≥16 | ≥16 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | ≥23 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | ≥15 |
TDD: широковещательный луч (BCH)
| Параметр | 2300–2690 МГц | 3300–3800 МГц |
|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° | 65° |
| Коэффициент усиления, дБи | 16 ± 1 | 16,5 ± 1 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,0 ± 0,8° | 5,5 ± 0,6° |
| Поляризационная развязка (0°), дБ | ≥18 | ≥18 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥28 | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | ≥15 |
TDD: сервисный луч
| Параметр | 2300–2690 МГц | 3300–3800 МГц |
|---|
| Усиление луча на 0°, дБи | 20,5 ± 1 | 21,5 ± 1 |
| Ширина луча на 0° по уровню −3 дБ | 26 ± 3° | 18 ± 3° |
| Подавление боковых лепестков луча на 0°, дБ | ≥12 | ≥12 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 | ≥18 |
| Коэффициент защитного действия луча на 0°, дБ | ≥25 | ≥25 |
| Усиление луча на ±30°, дБи | 20,2 ± 1 | 19,5 ± 1 |
TDD: многолучевой режим
| Параметр | 2300–2690 МГц | 3300–3800 МГц |
|---|
| Коэффициент усиления, дБи | 19,4 ± 1 | / |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30 ± 3° | /° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥28 | / |
Массив R1/R2: 2×698–960 МГц
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 14,3 | 14,8 | 15,2 | 15,5 |
| Усиление во всём диапазоне наклонов, дБи | 14,2 ± 0,5 | 14,7 ± 0,5 | 15 ± 0,5 | 15,3 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 5° | 66 ± 4° | 65 ± 5° | 64 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,5 ± 0,9° | 10,4 ± 0,8° | 10 ± 0,6° | 9,4 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 21 | более 23 | более 24 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 17 | более 17 | более 18 |
| Подавление первого бокового лепестка, дБ | более 15 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | R1//R2≥25 R1,R2//остальные≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 400 Вт |
| Грозозащита | Заземление по постоянному току |
Массив Y2/Y3: 2×1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 15,8 | 16,2 | 16,7 | 16,8 |
| Усиление во всём диапазоне наклонов, дБи | 15,6 ± 0,5 | 16,0 ± 0,5 | 16,5 ± 0,5 | 16,6 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 67 ± 6° | 61 ± 5° | 58 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,2 ± 0,6° | 6,6 ± 0,5° | 6,0 ± 0,5° | 5,4 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 26 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 19 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 17 | более 16 | более 16 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | ≥25 |
| Развязка между входами разных систем, дБ | более 25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Грозозащита | Заземление по постоянному току |
Массив Y1/Y4: 2×1427–2690 МГц
| Параметр | 1427–1518 МГц | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|
| Поляризация | ±45° |
| Усиление при среднем наклоне, дБи | 15,3 | 16,1 | 16,5 | 16,8 | 17,0 |
| Усиление во всём диапазоне наклонов, дБи | 15,1 ± 0,5 | 15,9 ± 0,5 | 16,3 ± 0,6 | 16,6 ± 0,8 | 16,8 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 72 ± 7° | 67 ± 6° | 64 ± 5° | 61 ± 4° | 59 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,2 ± 1,0° | 7,6 ± 0,6° | 6,8 ± 0,5° | 6,2 ± 0,5° | 5,8 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 26 | более 26 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 19 | более 19 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 17 | более 16 | более 16 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | более 25 |
| Развязка между входами разных систем, дБ | более 25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|
| Разъёмы | TDD:1 × вилка MQ4+MQ5; FDD:12 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 198 мм |
| Размеры упаковки | 2370 × 565 × 250 мм |
| Масса антенны | 37,5 кг |
| Масса монтажного комплекта | 5,5 кг |
| Масса в упаковке | 51 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 740 / 240 / 990 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклонаполненный полипропилен (GFRPP) |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K861186R42 — 2300–3800 МГц и 698–960 МГц и 1710–2690 МГц и 1427–2690 МГц.
- Коэффициент усиления K861186R42 — 17 дБи; больше усиление — уже луч.
- Ширина луча K861186R42: в горизонтальной плоскости 65°/65°/65°, в вертикальной 6,0 ± 0,8° / 5,5 ± 0,6°.
- Наклон луча K861186R42: 2–12°.
- Под разъёмы K861186R42 (20×4.3-10) подбирают джамперы и переходы.
- Монтаж K861186R42: Ø50–Ø115 мм; ветровая нагрузка 740 / 240 / 990 Н.
- Габариты и масса K861186R42: 2080 × 499 × 198 мм, 37,5 кг.
