Разъёмы СВЧ

Рабочая частота, ГГц
Границы моделей: 0–145 ГГц. Частота должна входить в рабочий диапазон изделия
Страницы: 1 2 3 4 След.
Страницы: 1 2 3 4 След.

СВЧ разъёмы задают качество стыка между кабелем, платой и корпусом модуля. Самый массовый из них — разъём SMA: вилка и розетка, прямой и угловой, кабельный, приборный и для монтажа на плату. Для частот выше 26,5 ГГц применяют прецизионные соединители 2,92 мм, 2,4 мм, 1,85 мм и 1,0 мм, для мощных и всепогодных трактов — N и TNC, для плотной компоновки — SMP и SSMP.

В разделе KADAMM 75 серий, около 1879 моделей. Кабельные разъёмы разбиты на серии по типу соединителя: СК-К-SMA для SMA, SSMA и QMA (114 моделей), СК-К-N для N и 4.3-10 (95 моделей), СК-К-TNC для TNC и BNC (54 модели), защёлкивающиеся SMB, SMP, MCX и MMCX — СК-К-М (81 модель) и прецизионные 3,5–1,85 мм — СК-К-П (86 моделей до 67 ГГц). Приборные SMA до 18 ГГц выбирают по полу и креплению: розетки с фланцем на 4 и 2 отверстия СК-О-SMA(р)-Ф4 (145 моделей) и СК-О-SMA(р)-Ф2 (96 моделей), вилки с фланцем СК-О-SMA(в)-Ф4 и СК-О-SMA(в)-Ф2, розетки под гайку для монтажа на панель СК-О-SMA(р)-Р и угловые СК-О-SMA-У; сменные СК-С-SMA — 82 модели до 26,5 ГГц. Для печатных плат — серии СК-ПП по типу соединителя (SMA, SMP, 2,92 мм, миниатюрные СК-ПП-О-М для SMB, MCX и MMCX) и торцевые разъёмы СК-ТП до 110 ГГц. Отдельно — принадлежности СКА (36 моделей: стеклоизоляторы, контакты) и динамометрические ключи КЛ.

Серии

СерияДиапазонМоделейСоединители
KADAMM КЛ—13N
KADAMM СК-0,8до 145 ГГц20,8 мм

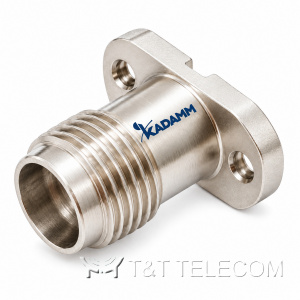

KADAMM СК-1,0(р)до 110 ГГц21,0 мм

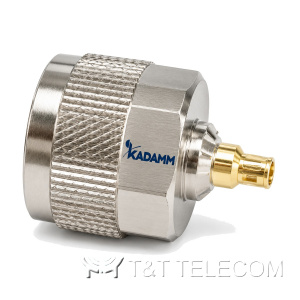

KADAMM СК-1,85(р)до 67 ГГц121,85 мм

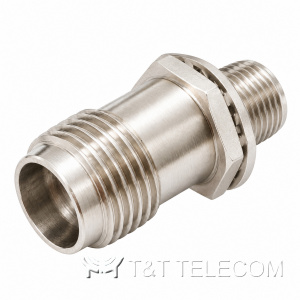

KADAMM СК-1,85(р)-Р-Ндо 67 ГГц41,85 мм

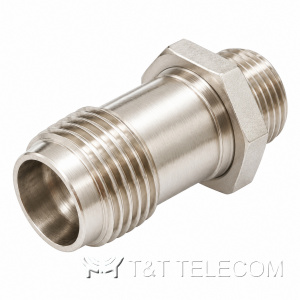

KADAMM СК-2,4(р)-Р-Ндо 50 ГГц62,4 мм
KADAMM СК-2,4(р)-Р-Н-D30до 50 ГГц42,4 мм

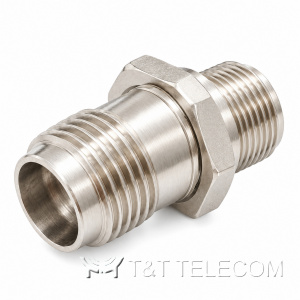

KADAMM СК-2,92(р)-Р-Ндо 40 ГГц102,92 мм

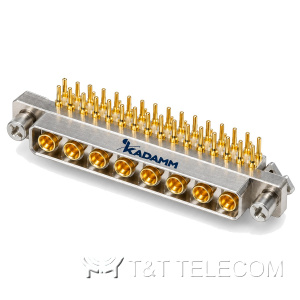

KADAMM СК-8К-Кдо 40 ГГц2кабель
KADAMM СК-8К-ППдо 67 ГГц6SSMP

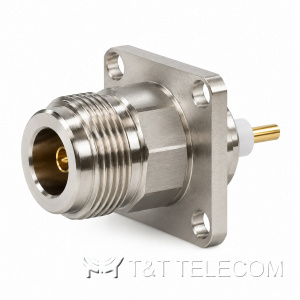

KADAMM СК-N(р)-Ф4-Ндо 18 ГГц4N
KADAMM СК-SMA(р)-Р-Л-M60до 6 ГГц1SMA

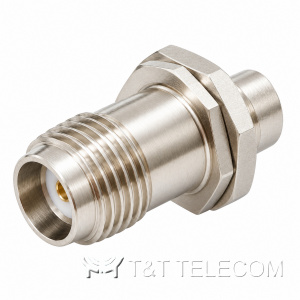

KADAMM СК-SMA(р)-Р-Ндо 26,5 ГГц5SMA
KADAMM СК-SMP(р)-Ф2-Л-P45-01до 2 ГГц1SMP

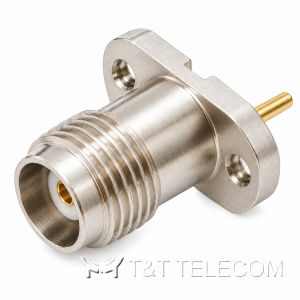

KADAMM СК-SSMA(р)до 40 ГГц5SSMA

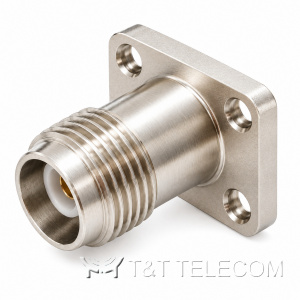

KADAMM СК-TNC(р)-Ф4-Н-M80до 18 ГГц2TNC
KADAMM СК-TNC(р)-Ф4-Н-T150до 18 ГГц2TNC
KADAMM СК-ВД-2,4до 50 ГГц202,4 мм
KADAMM СК-ВД-2,92до 40 ГГц212,92 мм
KADAMM СК-ВД-SMAдо 26,5 ГГц57SMA
KADAMM СК-ВМ-1,0до 110 ГГц11,0 мм
KADAMM СК-ВМ-1,85до 65 ГГц11,85 мм
KADAMM СК-ВМ-2,4до 50 ГГц12,4 мм
KADAMM СК-ВМ-2,92до 40 ГГц22,92 мм
KADAMM СК-ВМ-SMAдо 18 ГГц1SMA
KADAMM СК-К-Nдо 18 ГГц95N
KADAMM СК-К-SMAдо 30 ГГц114SMA
KADAMM СК-К-TNCдо 18 ГГц54TNC
KADAMM СК-К-Мдо 67 ГГц81SMB
KADAMM СК-К-Пдо 67 ГГц862,92 мм
KADAMM СК-ЛВ-Nдо 18 ГГц5N
KADAMM СК-ЛВ-SMAдо 26,5 ГГц26SMA
KADAMM СК-МВ-2,4до 50 ГГц102,4 мм
KADAMM СК-МВ-2,92до 40 ГГц282,92 мм
KADAMM СК-МВ-Nдо 18 ГГц6N
KADAMM СК-МВ-SMAдо 26,5 ГГц54SMA
KADAMM СК-МВ-SMP-ОФдо 40 ГГц8SMP
KADAMM СК-МВ-SMP-ПФдо 40 ГГц5SMP
KADAMM СК-О-2,4до 50 ГГц112,4 мм
KADAMM СК-О-2,92до 40 ГГц422,92 мм
KADAMM СК-О-3,5до 33 ГГц73,5 мм
KADAMM СК-О-BMAдо 28 ГГц24по таблице исполнений
KADAMM СК-О-Nдо 11 ГГц51N
KADAMM СК-О-SMA(в)-Ф2до 18 ГГц21SMA
KADAMM СК-О-SMA(в)-Ф4до 18 ГГц39SMA
KADAMM СК-О-SMA(р)-Рдо 18 ГГц33SMA
KADAMM СК-О-SMA(р)-Ф2до 18 ГГц96SMA
KADAMM СК-О-SMA(р)-Ф4до 18 ГГц145SMA
KADAMM СК-О-SMA-Удо 18 ГГц15SMA
KADAMM СК-О-SMBдо 4 ГГц13SMB
KADAMM СК-О-SMPдо 65 ГГц34SMP
KADAMM СК-О-SSMAдо 30 ГГц20SSMA
KADAMM СК-О-TNCдо 11 ГГц13TNC
KADAMM СК-ОВ-1,85до 67 ГГц51,85 мм
KADAMM СК-ОВ-2,4до 50 ГГц452,4 мм
KADAMM СК-ОВ-2,92до 40 ГГц452,92 мм
KADAMM СК-ОВ-SMAдо 27 ГГц32SMA
KADAMM СК-ОВ-SMPдо 30 ГГц1SMP
KADAMM СК-ПП-2,92до 40 ГГц52,92 мм
KADAMM СК-ПП-SMAдо 30 ГГц29SMA
KADAMM СК-ПП-SMPдо 65 ГГц22SMP
KADAMM СК-ПП-О-Мдо 18 ГГц26SMB
KADAMM СК-С-1,85до 67 ГГц161,85 мм
KADAMM СК-С-2,4до 50 ГГц442,4 мм
KADAMM СК-С-2,92до 40 ГГц662,92 мм
KADAMM СК-С-Nдо 18 ГГц18N
KADAMM СК-С-SMAдо 26,5 ГГц82SMA
KADAMM СК-С-SSMAдо 40 ГГц55SSMA
KADAMM СК-С-TNCдо 18 ГГц9TNC
KADAMM СК-ТП-1,0до 110 ГГц21,0 мм
KADAMM СК-ТП-1,85до 67 ГГц41,85 мм
KADAMM СК-ТП-2,4до 50 ГГц62,4 мм
KADAMM СК-ТП-2,92до 40 ГГц72,92 мм
KADAMM СК-ТП-SMAдо 26,5 ГГц3SMA

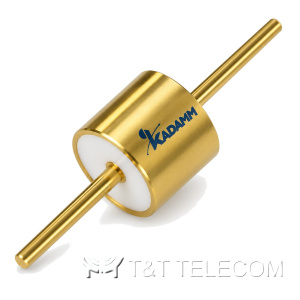

KADAMM СКАдо 110 ГГц36по таблице исполнений

Какие задачи решают разъёмы СВЧ KADAMM

  • Оконцевание кабельных сборок: разъёмы SMA на кабель RG-58, полужёсткие и гибкие измерительные кабели — серии СК-К.
  • Вывод сигнала из корпуса модуля: фланцевые приборные разъёмы со сменной вставкой, с выводом в диэлектрике или металлическим выводом.
  • Монтаж на печатную плату: SMA разъём на плату под пайку, угловые и торцевые исполнения для микрополосковых линий.
  • Герметичные вводы в корпус через стеклоизоляторы и контакты серии СКА.

Как выбрать разъём SMA или прецизионный соединитель

  • По частоте: SMA до 18–26,5 ГГц, SSMA до 40 ГГц, 2,92 мм до 40 ГГц, 2,4 мм до 50 ГГц, 1,85 мм до 67 ГГц, 1,0 мм до 110 ГГц (серия СК-1,0).
  • По способу установки: кабельный (серии СК-К), приборный фланцевый (СК-С, СК-О), для платы (СК-ПП, СК-ЛВ-SMA), торцевой (СК-ТП).
  • По полу и типу: вилка (male) или розетка (female), прямой или угловой; для антенн часто нужен RP-SMA — уточняйте по таблице исполнений.
  • Для кабельного разъёма укажите марку кабеля: от диаметра оплётки и центральной жилы зависит исполнение в сериях СК-К.
  • Для затяжки SMA, N и 2,92 мм с нормированным моментом используйте ключи КЛ — это продлевает ресурс соединения.

Вопросы и ответы

Чем приборный разъём SMA отличается от кабельного?
Приборный крепится к корпусу фланцем или гайкой и имеет вывод под пайку к плате или полосковой линии; кабельный оконцовывает конкретный кабель с обжимом или пайкой оплётки.

Есть ли разъёмы для миллиметрового диапазона?
Да: СК-1,85 до 67 ГГц (12 моделей), СК-1,0 до 110 ГГц, торцевые СК-ТП-1,0 и СК-ТП-1,85 для перехода на плату.

Смотрите также

Пришлите тип кабеля или чертёж посадочного места — подберём разъём KADAMM и принадлежности к нему.
