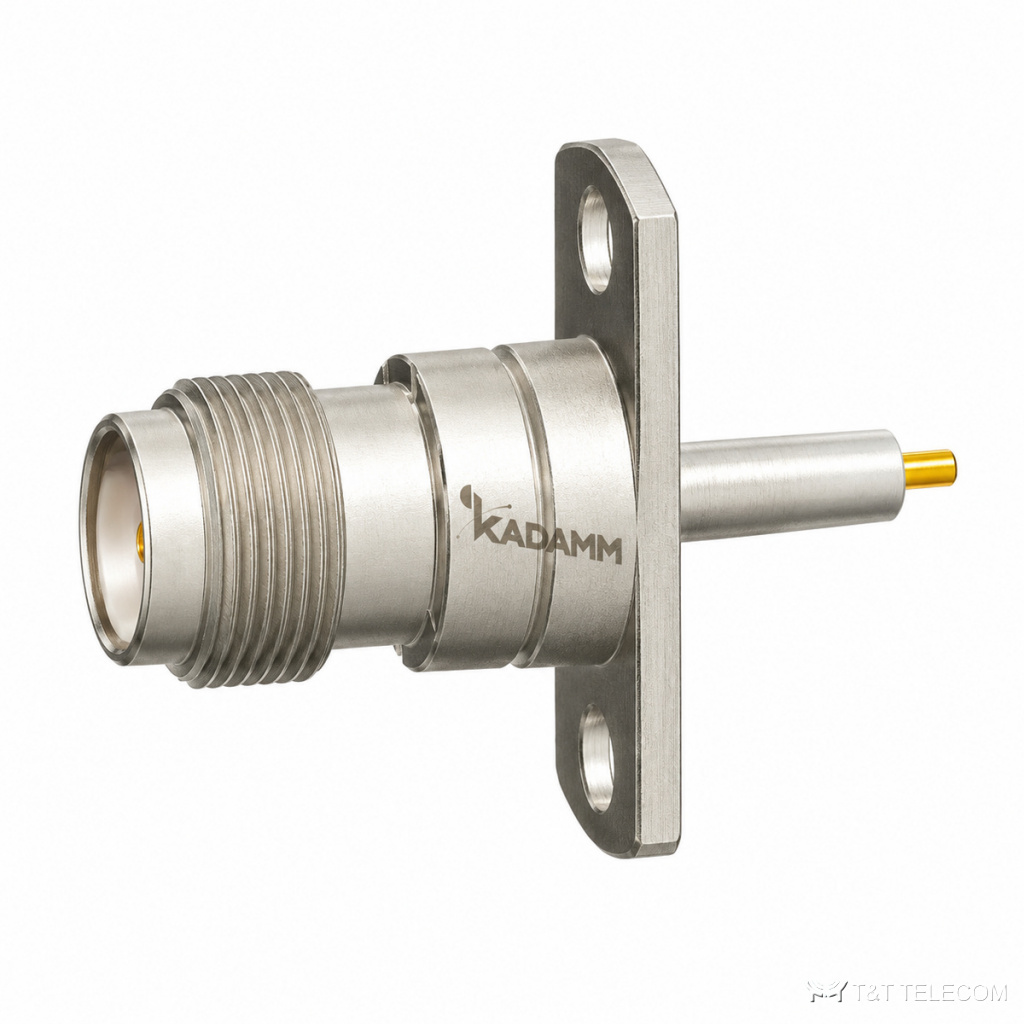

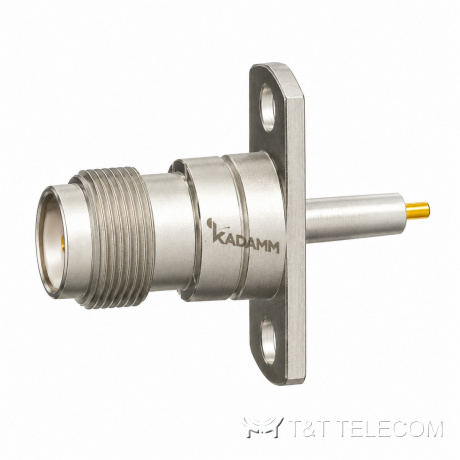

Серия разъёмов СВЧ KADAMM СК-О-2,4 — до 50 ГГц, соединители по таблице исполнений, 11 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM СК-О-2,4 — серия из 11 разъёмов СВЧ, до 50 ГГц. Разъёмы СК-О-2,4 рассчитаны на работу в широкой полосе с малыми отражениями. Коротко о СК-О-2,4: диапазон до 50 ГГц; соединители по таблице исполнений; КСВН 1,15–1,4.
Где применяют
- Печатные платы СВЧ-модулей — вывод сигнала через СК-О-2,4.
- Корпуса блоков и измерительной оснастки — СК-О-2,4.
- Прототипы и опытные образцы СВЧ-устройств — СК-О-2,4.
Исполнения серии СК-О-2,4
| Артикул | Частоты, ГГц | КСВН | Соединитель | Монтаж | Фланец, отверстий | Резьба | Диаметр вывода, мм |
|---|---|---|---|---|---|---|---|
| KADAMM СК-1,85(р)-Ф2-О1 | 0–50 (до 67 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40); 1,3 (40–50); 1,4 (50–67) | 1,85 мм розетка | фланцевое, 2 отв. | 2 | M7×1,75 | — |
| KADAMM СК-1,85(р)-Ф4-О1 | 0–50 (до 67 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40); 1,3 (40–50); 1,4 (50–67) | 1,85 мм розетка | фланцевое, 4 отв. | 4 | M7×1,75 | — |
| KADAMM СК-2,4(в)-Ф4-О1 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм вилка | фланцевое, 4 отв. | 4 | — | 0,6 |
| KADAMM СК-2,4(р)-Ф2-О1 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 2 отв. | 2 | M7×0,75 | 0,61 |
| KADAMM СК-2,4(р)-Ф2-О2 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 2 отв. | 2 | — | — |
| KADAMM СК-2,4(р)-Ф2-О3 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 2 отв. | 2 | — | — |
| KADAMM СК-2,4(р)-Ф4-О1 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 4 отв. | 4 | M7×0,75 | 0,61 |
| KADAMM СК-2,4(р)-Ф4-О2 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 4 отв. | 4 | M7×0,75 | 0,8 |
| KADAMM СК-2,4(р)-Ф4-О3 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 4 отв. | 4 | M7×0,75 | 0,6 |
| KADAMM СК-2,4(р)-Ф4-О4 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 4 отв. | 4 | — | — |
| KADAMM СК-2,4(р)-Ф4-О5 | 0–40 (до 50 — уточняйте у менеджера) | 1,15 (до 27 ГГц); 1,2 (27–40) | 2,4 мм розетка | фланцевое, 4 отв. | 4 | — | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| Материал | латунь с золочением или нержавеющая сталь |
На что смотреть при выборе
- Сначала выбирают строку СК-О-2,4 по частоте — серия перекрывает до 50 ГГц.
- КСВН моделей СК-О-2,4 — от 1,15 до 1,4: чем ниже, тем меньше отражение в тракте.
- Соединители СК-О-2,4 — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM СК-О-2,4 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на СК-О-2,4?
К карточке СК-О-2,4 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии СК-О-2,4?
По таблице исполнений СК-О-2,4: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у СК-О-2,4?
У СК-О-2,4 — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
