Усилители, генераторы и синтезаторы СВЧ

Подбор по параметрам
Название
Производитель



Активные модули задают и усиливают сигнал в СВЧ-тракте. Малошумящий усилитель стоит первым после антенны и определяет чувствительность приёмника, СВЧ усилитель мощности поднимает уровень сигнала перед излучением. СВЧ генератор и синтезатор формируют гетеродинные и опорные сигналы, умножители и делители переносят частоту в нужный диапазон.

В разделе KADAMM 24 серии, около 747 моделей. Малошумящие усилители УМШ-М — 234 модуля в полосе 9 кГц – 260 ГГц, УМШ-С — 89 блоков с питанием до 67 ГГц. Усилители мощности УМ-М — 193 модели 100 кГц – 230 ГГц, УМ-С — 32 системы до 47 ГГц. Генераторы на диэлектрическом резонаторе с ФАПЧ ГДФ-Н — 97 моделей 175 МГц – 40,5 ГГц, ГУН — 800 МГц – 20 ГГц, кварцевые ГКТ и ГКФ — 10 – 240 МГц. Синтезаторы СЧ-М — 50 МГц – 40 ГГц, умножители УЧ-2, УЧ-4 и УЧ-6 доходят до 110 ГГц.

Серии

СерияДиапазонМоделейСоединители
KADAMM ГДР13,434 – 38,5 ГГц10по таблице исполнений
KADAMM ГДФ-EI-104,5 – 8 ГГц2по таблице исполнений
KADAMM ГДФ-В1,37 – 38 ГГц26по таблице исполнений
KADAMM ГДФ-Н175 МГц – 40,5 ГГц97по таблице исполнений
KADAMM ГКТ10 МГц – 240 МГц2по таблице исполнений
KADAMM ГКФ10 МГц – 120 МГц8по таблице исполнений
KADAMM ГУН800 МГц – 20 ГГц5по таблице исполнений
KADAMM ГУНД1 – 10 ГГц2по таблице исполнений
KADAMM ГУНФ-В800 МГц – 32 ГГц3по таблице исполнений
KADAMM ГУНФ-Н6,85 – 24,35 ГГц7по таблице исполнений
KADAMM ДЧ-1090 МГц – 110 МГц2SMA
KADAMM ДЧ-2-10050 МГц1SMA
KADAMM ДЧ-6-0,0011 кГц1SMA

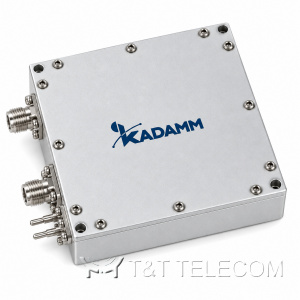

KADAMM СЧ-БП1,25 – 20 ГГц4по таблице исполнений

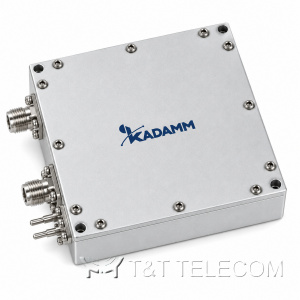

KADAMM СЧ-М50 МГц – 40 ГГц17по таблице исполнений

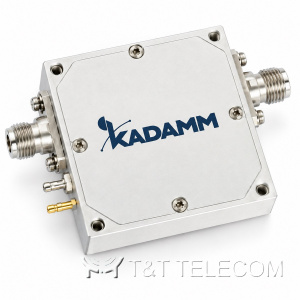

KADAMM УМ-М100 кГц – 230 ГГц193SMA

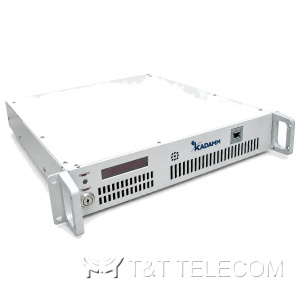

KADAMM УМ-С10 МГц – 47 ГГц32по таблице исполнений

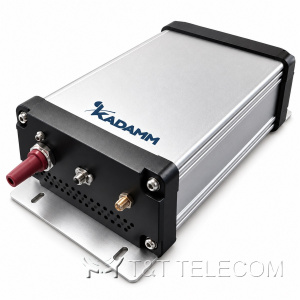

KADAMM УМШ-М9 кГц – 260 ГГц234SMA

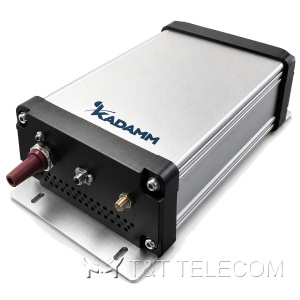

KADAMM УМШ-С10 кГц – 67 ГГц89по таблице исполнений
KADAMM УЧ-10-100100 МГц1по таблице исполнений
KADAMM УЧ-220 – 75 ГГц5по таблице исполнений

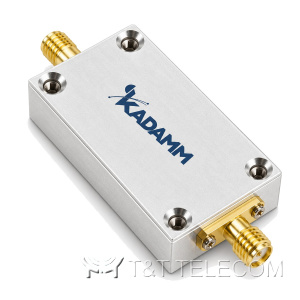

KADAMM УЧ-3-3030 МГц1по таблице исполнений
KADAMM УЧ-424 – 70 ГГц4по таблице исполнений
KADAMM УЧ-6-75000-110000-575 – 110 ГГц1по таблице исполнений

Применение усилителей и генераторов СВЧ

  • Входные каскады приёмников радиоастрономии, связи и радиолокации на малошумящих усилителях УМШ.
  • Выходные каскады передатчиков и стенды испытаний на помехоустойчивость — усилители мощности УМ-С с блоком питания.
  • Гетеродины преобразователей частоты: генераторы ГДФ с ФАПЧ и синтезаторы СЧ с быстрой перестройкой.
  • Получение сигналов миллиметрового диапазона умножением частоты: УЧ-6 работает в полосе 75 – 110 ГГц.

Что учесть при выборе

  • Для приёмника — коэффициент шума и усиление МШУ, для передатчика — выходная мощность и линейность усилителя; значения в таблицах серий.
  • Исполнение: модуль (УМШ-М, УМ-М) для встраивания или законченный блок с питанием (УМШ-С, УМ-С) для стенда.
  • Для генератора — фазовый шум и стабильность: ГДФ-Н с внешней опорной частотой, ГДФ-В с внутренней, ГКТ — термостатированный кварц.
  • Перестройка: фиксированный генератор ГДР (13,434 – 38,5 ГГц), управляемый напряжением ГУН или синтезатор СЧ-БП (1,25 – 20 ГГц).
  • Для деления опорной частоты есть ДЧ-2, ДЧ-6 и ДЧ-10, для умножения — УЧ-3 и УЧ-10.

Вопросы и ответы

Чем модуль усилителя отличается от системы?
Модуль — компактный корпус с разъёмами SMA и выводами питания для установки в аппаратуру; система — законченный блок со встроенным источником питания и охлаждением.

Есть ли генераторы с внешней опорной частотой 10 МГц?
Да, генераторы с ФАПЧ ГДФ-Н, ГКФ и ГУНФ-Н синхронизируются от внешней опоры; частоты опоры указаны в таблице исполнений.

Смотрите также

Опишите частоты и уровни сигналов — подберём усилитель, генератор или синтезатор KADAMM.
