Детекторы, смесители и ограничители СВЧ

Подбор по параметрам
Название
Производитель



Детектор СВЧ преобразует мощность высокочастотного сигнала в постоянное или видеонапряжение — так измеряют уровень, наблюдают огибающую импульсов на осциллографе и строят системы автоматической регулировки. СВЧ смеситель переносит сигнал на другую частоту, перемножая его с гетеродином. Ограничитель мощности защищает вход приёмника от перегрузки, эквалайзер выравнивает наклон АЧХ тракта.

В разделе KADAMM 5 серий, около 135 моделей. Коаксиальные детекторы ДТ — 52 модели в полосе 10 МГц – 44 ГГц, волноводные ДТВ — 15 моделей 7 – 110 ГГц. Балансные смесители СМ — 18 моделей от 1 МГц до 110 ГГц. Ограничители мощности ОМ — 26 моделей 30 МГц – 39 ГГц с соединителями SMA и N. Эквалайзеры (корректоры АЧХ) КАЧ — 24 модели до 40 ГГц.

Серии

СерияДиапазонМоделейСоединители
KADAMM ДТ10 МГц – 44 ГГц52по таблице исполнений
KADAMM ДТВ7 – 110 ГГц15по таблице исполнений

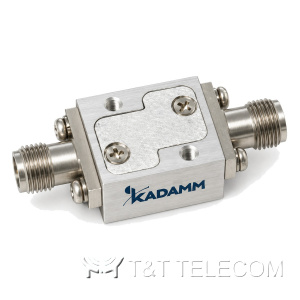

KADAMM КАЧдо 40 ГГц24SMA

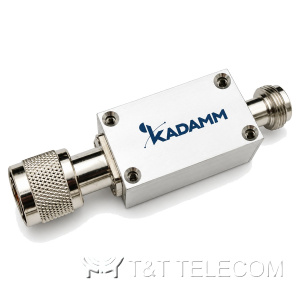

KADAMM ОМ30 МГц – 39 ГГц26SMA

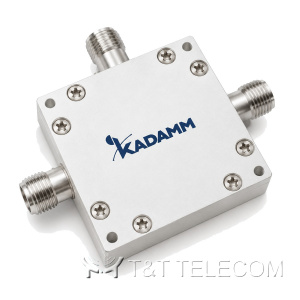

KADAMM СМ1 МГц – 110 ГГц18по таблице исполнений

Где применяют детекторы и смесители

  • Контроль мощности передатчика: детектор на боковом плече направленного ответвителя.
  • Наблюдение формы радиоимпульсов — СВЧ детектор для осциллографа с видеовыходом.
  • Преобразователи частоты приёмников и измерительных систем, в том числе миллиметрового диапазона, на балансных смесителях СМ.
  • Защита малошумящего усилителя от мощных импульсов собственного передатчика — ограничители ОМ.
  • Компенсация завала АЧХ длинных кабелей и усилителей эквалайзерами КАЧ.

Параметры выбора

  • Для детектора — диапазон частот, чувствительность и полярность выходного напряжения; коаксиальный ДТ до 44 ГГц или волноводный ДТВ до 110 ГГц.
  • Для смесителя — полосы RF, LO и IF, требуемая мощность гетеродина и потери преобразования из таблицы серии СМ.
  • Для ограничителя — допустимая входная мощность и порог ограничения, рабочая полоса до 39 ГГц.
  • Для эквалайзера — величина наклона АЧХ в дБ и верхняя частота до 40 ГГц.
  • Соединители: SMA, 2,92 мм или волноводный фланец — по таблице исполнений.

Вопросы и ответы

Подойдёт ли детектор ДТ для измерения импульсов?
Да, коаксиальные детекторы с видеовыходом позволяют наблюдать огибающую импульсов на осциллографе; полосу видеовыхода смотрите в таблице серии.

Есть ли смесители для E-диапазона?
Серия СМ доходит до 110 ГГц и включает исполнения для миллиметрового диапазона, в том числе с волноводными входами.
