Bias tee и разделители постоянного тока СВЧ

Подбор по параметрам
Название
Производитель



Bias tee — устройство смещения, которое подаёт постоянный ток в коаксиальную линию, не пропуская его в радиочастотный порт. Через него питают малошумящие усилители у антенны, лазерные модуляторы и транзисторы на испытаниях. DC block — разделитель постоянного тока: конденсатор в центральном (иногда и во внешнем) проводнике, который пропускает СВЧ-сигнал и защищает вход прибора от постоянной составляющей.

В разделе KADAMM 4 серии, около 53 моделей. Устройства смещения УС — 21 модель в полосе 5 кГц – 145 ГГц, повышенной мощности УС-ПМ — 5 МГц – 40 ГГц. Разделители постоянного тока РПТ — 20 моделей 50 кГц – 110 ГГц с соединителями SMA, 3,5 мм, 2,92 мм, 2,4 мм, 1,85 мм и N. Высоковольтные РПТ-ВВ — 8 моделей 50 МГц – 18 ГГц с соединителями N, SMA и 4,3-10.

Серии

СерияДиапазонМоделейСоединители

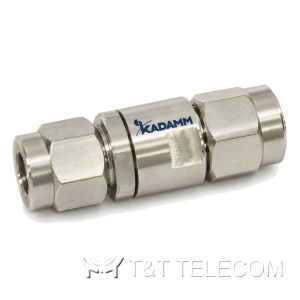

KADAMM РПТ50 кГц – 110 ГГц20SMA
KADAMM РПТ-ВВ50 МГц – 18 ГГц8N
KADAMM УС5 кГц – 145 ГГц21F

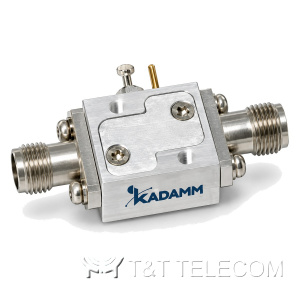

KADAMM УС-ПМ5 МГц – 40 ГГц4по таблице исполнений

Зачем в тракте устройство смещения и DC block

  • Дистанционное питание усилителя на мачте по тому же кабелю, по которому идёт сигнал.
  • Защита входа анализатора спектра или измерителя мощности от постоянного напряжения на тестируемом устройстве.
  • Измерение характеристик транзисторов и усилителей на пластине с подачей смещения через bias tee.
  • Разрыв контуров по постоянному току между приборами стенда, чтобы исключить паразитные токи через оплётку кабелей.

Как выбрать bias tee или DC block

  • Нижняя частота: у УС она начинается от 5 кГц, у РПТ — от 50 кГц; для широкополосных импульсных сигналов это критично.
  • Верхняя частота и соединитель: до 110 ГГц для РПТ, до 145 ГГц для УС.
  • Допустимый ток и напряжение смещения: для мощных схем — УС-ПМ, для высоких напряжений — РПТ-ВВ.
  • Мощность СВЧ-сигнала, проходящего через устройство, и тип соединителей: SMA, 3,5 мм, 2,92 мм, 2,4 мм, 1,85 мм, N или 4,3-10.

Вопросы и ответы

Чем DC block отличается от bias tee?
DC block только блокирует постоянную составляющую, bias tee дополнительно имеет третий вывод для подачи постоянного тока в линию.

Можно ли передать питание через N-разъём на 18 ГГц?
Да, для этого подходят устройства смещения с соединителями N из серий УС и УС-ПМ; допустимый ток указан в таблице.

Смотрите также

Укажите диапазон, ток и напряжение смещения — подберём bias tee или разделитель KADAMM.
