Циркуляторы и ферритовые вентили

Подбор по параметрам
Название
Производитель



Циркулятор СВЧ — невзаимное ферритовое устройство с тремя портами, которое передаёт сигнал по кругу: из первого порта во второй, из второго в третий. Если третий порт нагрузить, получится ферритовый вентиль: прямая волна проходит с малыми потерями, а отражённая поглощается. Так защищают выход усилителя от рассогласования антенны и развязывают каскады, а циркулятор разделяет приём и передачу на одну антенну.

В разделе KADAMM 22 серии, около 682 моделей. Коаксиальные циркуляторы ЦР (84 модели) и вентили ВН (90 моделей) работают от 10 МГц до 50 ГГц. Встраиваемые drop-in — ЦРВ и ВНВ до 40 ГГц, двухсекционные с повышенной развязкой — ЦР-2С, ВН-2С, ЦРВ-2С. Для поверхностного монтажа — ЦРП (200 МГц – 12 ГГц) и ВНП-12R5. Волноводный циркулятор серии ЦВ перекрывает 1,13 – 112 ГГц, мощные ЦВ-ВМ — до 110 ГГц; узкополосные ЦР-УП и ВН-УП рассчитаны на 200 Вт.

Серии

СерияДиапазонМоделейСоединители

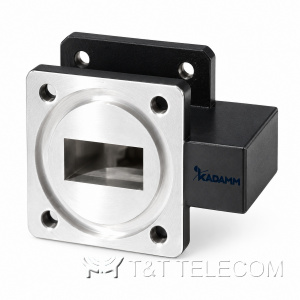

KADAMM ВВН1,13 – 110 ГГц36по таблице исполнений

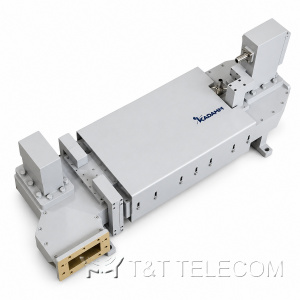

KADAMM ВВН-ВМ890 МГц – 42,5 ГГц18по таблице исполнений

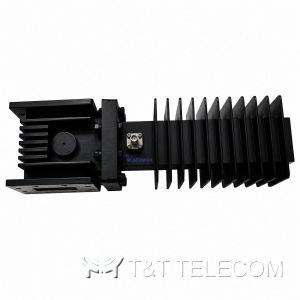

KADAMM ВВН-ПМ1,13 – 110 ГГц26по таблице исполнений

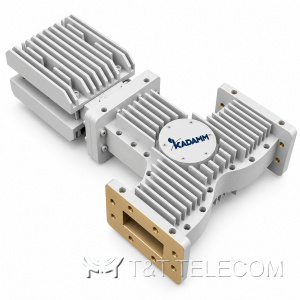

KADAMM ВВН-Ш1,13 – 40 ГГц17по таблице исполнений

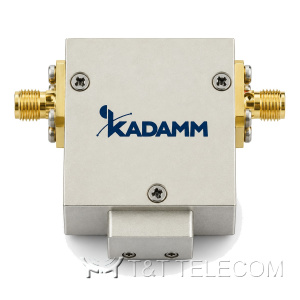

KADAMM ВН10 МГц – 50 ГГц90SMA

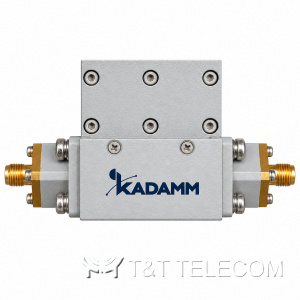

KADAMM ВН-УП330 МГц – 3,1 ГГц15по таблице исполнений

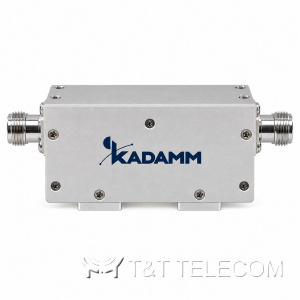

KADAMM ВН-2С10 МГц – 27,5 ГГц25SMA

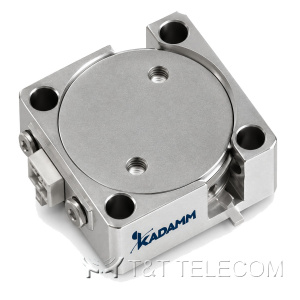

KADAMM ВНВ10 МГц – 40 ГГц71по таблице исполнений

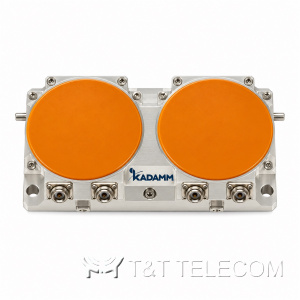

KADAMM ВНВ-2С10 МГц – 20 ГГц20по таблице исполнений

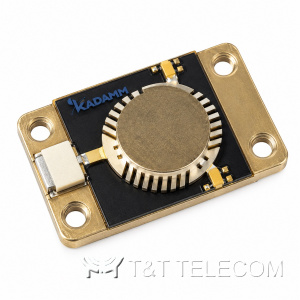

KADAMM ВНМ2,7 – 43 ГГц15по таблице исполнений

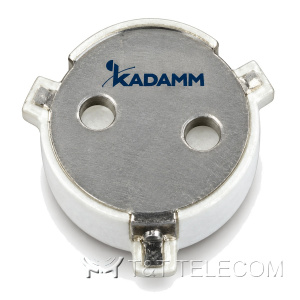

KADAMM ВНП-12R5200 МГц – 10 ГГц6по таблице исполнений

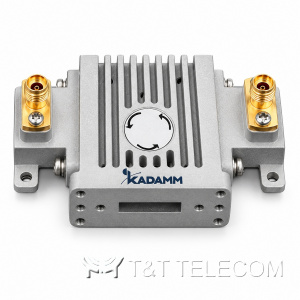

KADAMM ЦВ1,13 – 112 ГГц31по таблице исполнений

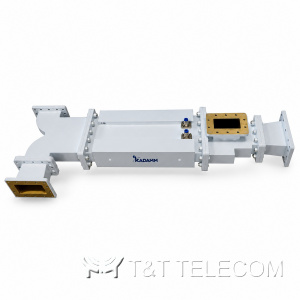

KADAMM ЦВ-ВМ890 МГц – 110 ГГц25по таблице исполнений
KADAMM ЦВ-ВМ-Ф1,13 – 42,5 ГГц15по таблице исполнений
KADAMM ЦВ-Ш1,13 – 33 ГГц16по таблице исполнений

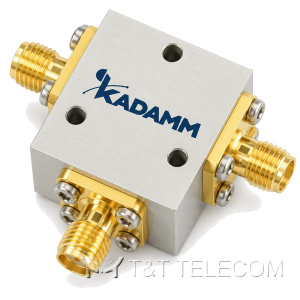

KADAMM ЦР10 МГц – 50 ГГц84SMA

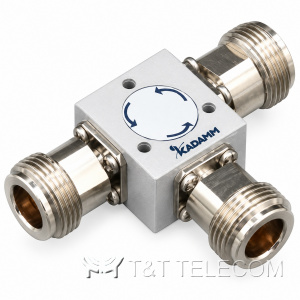

KADAMM ЦР-УП1,61 – 3,1 ГГц7по таблице исполнений

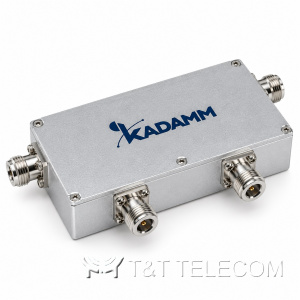

KADAMM ЦР-2С10 МГц – 27,5 ГГц30SMA

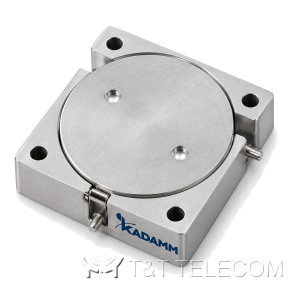

KADAMM ЦРВ10 МГц – 40 ГГц66по таблице исполнений

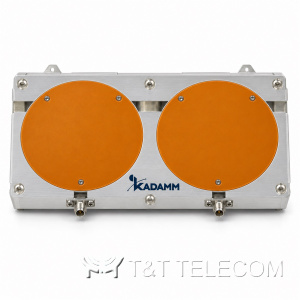

KADAMM ЦРВ-2С10 МГц – 25 ГГц34по таблице исполнений

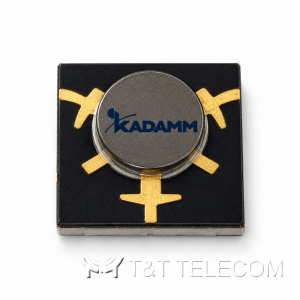

KADAMM ЦРМ2,7 – 40 ГГц20по таблице исполнений

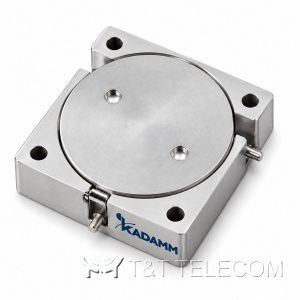

KADAMM ЦРП200 МГц – 12 ГГц15по таблице исполнений

Где ставят циркуляторы и вентили

  • Выход усилителя мощности: вентиль защищает транзисторы от отражённой волны при обрыве или рассогласовании антенны.
  • Радиолокационные станции и приёмопередатчики: циркулятор развязывает передатчик и приёмник, работающие на общую антенну.
  • Развязка генераторов и гетеродинов от изменений нагрузки — стабильнее частота и мощность.
  • Компактные модули на плате: микрополосковые ЦРМ и ВНМ (2,7 – 43 ГГц) и SMD-исполнения ЦРП.

Как выбрать ферритовый циркулятор или вентиль

  • Рабочая полоса: ферритовые устройства обычно узкополосны, поэтому выбирайте исполнение, полностью перекрывающее нужную полосу.
  • Конструкция: коаксиальный циркулятор (ЦР, SMA или N), встраиваемый (ЦРВ), микрополосковый (ЦРМ), SMD (ЦРП) или волноводный (ЦВ).
  • Развязка: двухсекционные серии ЦР-2С и ВН-2С дают большую развязку, чем односекционные.
  • Мощность: для передатчиков — волноводные ЦВ-ВМ и ВВН-ВМ высокой мощности или узкополосные коаксиальные на 200 Вт.
  • Направление циркуляции (по часовой или против) указывайте при заказе — оно есть в таблице исполнений.

Вопросы и ответы

Чем вентиль отличается от циркулятора?
Вентиль — это циркулятор с встроенной нагрузкой на третьем порту: у него два вывода, он пропускает сигнал только в одну сторону.

Есть ли волноводные циркуляторы для миллиметрового диапазона?
Да, серия ЦВ работает до 112 ГГц, ЦВ-ВМ высокой мощности — до 110 ГГц.

Смотрите также

Укажите полосу, мощность и тип монтажа — подберём циркулятор или вентиль KADAMM.
