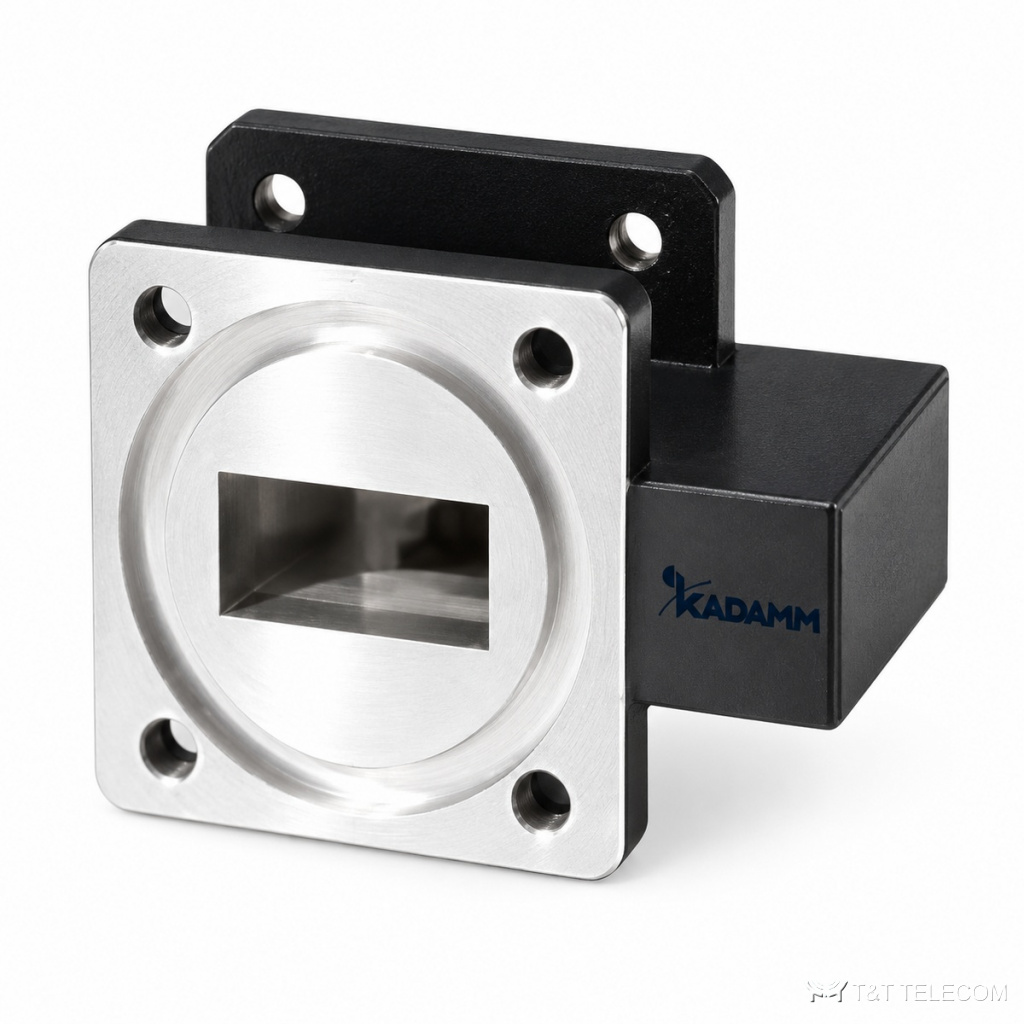

Серия KADAMM ВВН — серия из 36 ферритовых вентилей, 1,13 – 110 ГГц. Вентили ВВН защищают генераторы и усилители от отражений нагрузки. Параметры ВВН: диапазон 1,13 – 110 ГГц; соединители по таблице исполнений; вносимые потери 0,25–1 дБ; КСВН 1,2–1,5; мощность 10–100 Вт.
Где применяют
- Измерительные установки — ВВН.
- Защита выходов усилителей и генераторов — ВВН.
- Развязка каскадов в СВЧ-модулях — ВВН.
Исполнения серии ВВН
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Габариты, мм | Волновод | Полоса | Фланец |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВВН-10000/15000-WR75 | 10-15 | 100 | 0,25 | 25 | 1,2 | 44,5×44,5×38,1 | WR75 | ≤20% | — |
| KADAMM ВВН-18000/26500-WR42 | 18-26,5 | 100 | 0,3 | 20 | 1,25 | 22,4×69×28 | WR42 | весь диапазон | — |
| KADAMM ВВН-19200/31000-WR34 | 19,2-31 | 50 | 0,4 | 18 | 1,3 | 30×60×22,4 | WR34 | весь диапазон | — |
| KADAMM ВВН-21700/33000-WR34 | 21,7-33 | 60 | 0,3 | 20 | 1,2 | 30×60×22,4 | WR34 | ≤15% | — |
| KADAMM ВВН-26500/40000-WR28 | 26,5-40 | 40 | 0,3 | 20 | 1,2 | 24×45×19,1 | WR28 | ≤10% | — |
| KADAMM ВВН-43000/46000-WR22 | 43-46 | 80 | 0,4 | 18 | 1,35 | 19,1×57,0×30 | WR22 | весь диапазон | — |
| KADAMM ВВН-47000/51500-WR19 | 47-51,5 | 10 | 0,4 | 18 | 1,3 | 16×36×30 | WR19 | весь диапазон | — |
| KADAMM ВВН-50000/60000-WR15 | 50-60 | 10 | 0,8 | 18 | 1,4 | 21×28×15 | WR15 | весь диапазон | — |
| KADAMM ВВН-51000/59000-WR15 | 51-59 | 10 | 0,6 | 18 | 1,4 | 20×25,5×15 | WR15 | весь диапазон | — |
| KADAMM ВВН-5400/8000-WR137 | 5,4-8 | 100 | 0,25 | 25 | 1,2 | 68,3×80×49,2 | WR137 | ≤20% | — |
| KADAMM ВВН-71000/86000-WR12 | 71-86 | 10 | 1 | 18 | 1,4 | 19,1×25,5×15 | WR12 | ≤10% | — |
| KADAMM ВВН-8000/12400-WR90 | 8-12,4 | 100 | 0,25 | 25 | 1,2 | 42×42×28 | WR90 | ≤25% | — |
| KADAMM ВВН-81000/86000-WR10 | 81-86 | 10 | 1 | 18 | 1,35 | 19,1×30×13,4 | WR10 | весь диапазон | — |
| KADAMM ВВН-93500/94500-WR10 | 93,5-94,5 | 10 | 0,6 | 20 | 1,2 | 20×30×20 | WR10 | весь диапазон | — |
| KADAMM ВВН-WR10 | 73,8-110 | — | 1,0 | 15 | 1,5 | — | WR10 | ≤3% | FUGP |
| KADAMM ВВН-WR112 | 6,57-9,99 | — | 0,3 | 20 | 1,2 | — | WR112 | ≤15% | FBP |
| KADAMM ВВН-WR12 | 60,5-91,9 | — | 0,8 | 15 | 1,5 | — | WR12 | ≤3% | FUGP |
| KADAMM ВВН-WR137 | 5,38-8,17 | — | 0,3 | 20 | 1,2 | — | WR137 | ≤10% | FDP |
| KADAMM ВВН-WR15 | 49,8-75,8 | — | 0,6 | 15 | 1,5 | — | WR15 | ≤5% | FUGP |
| KADAMM ВВН-WR159 | 4,64-7,05 | — | 0,3 | 20 | 1,2 | — | WR159 | ≤10% | FDP |
| KADAMM ВВН-WR187 | 3,94-5,99 | — | 0,3 | 20 | 1,2 | — | WR187 | ≤10% | FDP |
| KADAMM ВВН-WR19 | 39,2-59,6 | — | 0,6 | 15 | 1,5 | — | WR19 | ≤5% | FUGP |
| KADAMM ВВН-WR22 | 32,9-50,1 | — | 0,6 | 17 | 1,5 | — | WR22 | ≤5% | FUGP |
| KADAMM ВВН-WR229 | 3,22-4,90 | — | 0,3 | 20 | 1,2 | — | WR229 | ≤10% | FDP |
| KADAMM ВВН-WR28 | 26,5-40,0 | — | 0,4 | 20 | 1,25 | — | WR28 | ≤15% | FBP |
| KADAMM ВВН-WR284 | 2,60-3,95 | — | 0,3 | 20 | 1,2 | — | WR284 | ≤5% | FDP |
| KADAMM ВВН-WR34 | 21,7-33,0 | — | 0,4 | 20 | 1,25 | — | WR34 | ≤15% | FBP |
| KADAMM ВВН-WR340 | 2,17-3,30 | — | 0,4 | 20 | 1,2 | — | WR340 | ≤5% | FDP |
| KADAMM ВВН-WR42 | 17,6-26,7 | — | 0,4 | 20 | 1,25 | — | WR42 | ≤15% | FBP |
| KADAMM ВВН-WR430 | 1,72-2,61 | — | 0,4 | 20 | 1,2 | — | WR430 | ≤5% | FDP |
| KADAMM ВВН-WR51 | 14,5-22,0 | — | 0,3 | 20 | 1,2 | — | WR51 | ≤15% | FBP |
| KADAMM ВВН-WR510 | 1,45-2,20 | — | 0,4 | 20 | 1,2 | — | WR510 | ≤5% | FDP |
| KADAMM ВВН-WR62 | 11,9-18,0 | — | 0,3 | 20 | 1,2 | — | WR62 | ≤15% | FBP |
| KADAMM ВВН-WR650 | 1,13-1,73 | — | 0,4 | 20 | 1,2 | — | WR650 | ≤5% | FDP |
| KADAMM ВВН-WR75 | 9,84-15,0 | — | 0,3 | 20 | 1,2 | — | WR75 | ≤15% | FBP |
| KADAMM ВВН-WR90 | 8,2-12,5 | — | 0,3 | 20 | 1,2 | — | WR90 | ≤15% | FBP |
Как выбрать модель
- Сначала выбирают строку ВВН по частоте — серия перекрывает 1,13 – 110 ГГц.
- Вносимые потери в серии ВВН — от 0,25 до 1 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ВВН — от 1,2 до 1,5: чем ниже, тем меньше отражение в тракте.
- Развязка в серии ВВН — от 15 до 25 дБ.
- Допустимая мощность моделей ВВН — от 10 до 100 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ВВН — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM ВВН по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ВВН?
У ВВН — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ВВН?
Диапазон серии ВВН — 1,13 – 110 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ВВН?
К карточке ВВН приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
