Фазовращатели СВЧ

Подбор по параметрам
Название
Производитель



Фазовращатель СВЧ изменяет фазу проходящего сигнала, почти не меняя его амплитуду. Речь идёт о радиочастотном компоненте, а не об автомобильной муфте газораспределения: в радиотехнике фазовращатель выравнивает электрические длины трактов, управляет лучом фазированной антенной решётки и подстраивает фазу в измерительных схемах.

В разделе KADAMM 8 серий, около 133 моделей. Ручные фазовращатели ФВР — 32 модели до 40 ГГц, коаксиальные регулируемые ФВР-К — 21 модель до 8 ГГц с соединителями SMA и N. Цифровые ФВЦ работают в полосе 400 МГц – 27 ГГц, волноводные цифровые ФВЦ-В — 8 – 40 ГГц. Волноводные регулируемые ФВН-Р и фиксированные ФВН-Ф перекрывают 2,6 – 112 ГГц, мощные ФВН-Р-ВМ — 2,6 – 40 ГГц. Отдельно — фазовращатель, управляемый напряжением, на 250 – 500 МГц с перестройкой до 360°.

Серии

СерияДиапазонМоделейСоединители

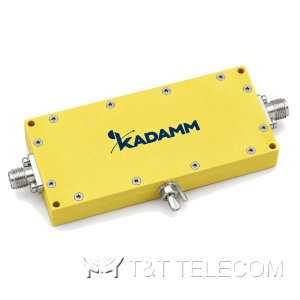

KADAMM ФВН-360-250-500250 МГц – 500 МГц1по таблице исполнений

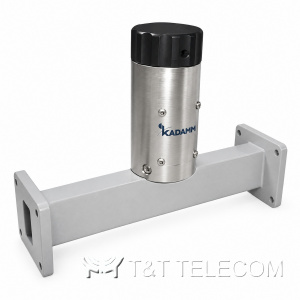

KADAMM ФВН-Р2,6 – 112 ГГц18по таблице исполнений

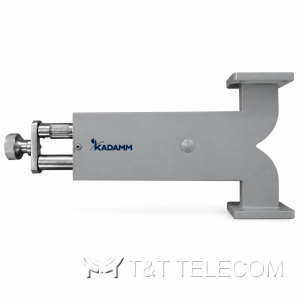

KADAMM ФВН-Р-ВМ2,6 – 40 ГГц13по таблице исполнений

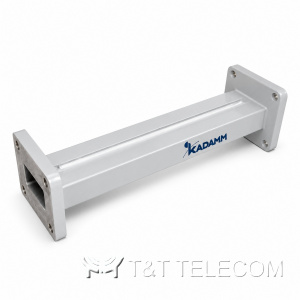

KADAMM ФВН-Ф2,6 – 112 ГГц18по таблице исполнений

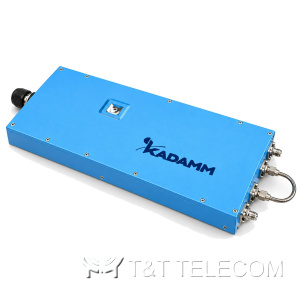

KADAMM ФВРдо 40 ГГц32по таблице исполнений

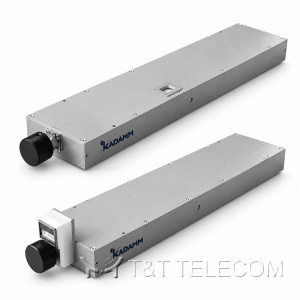

KADAMM ФВР-Кдо 8 ГГц21SMA

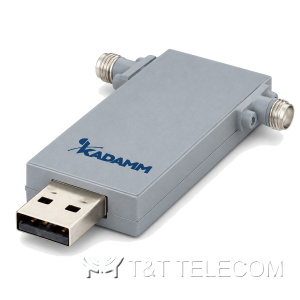

KADAMM ФВЦ400 МГц – 27 ГГц10по таблице исполнений

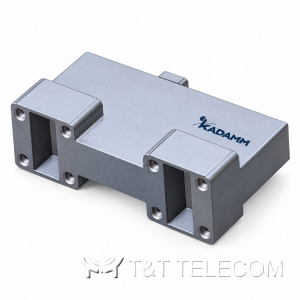

KADAMM ФВЦ-В8 – 40 ГГц20по таблице исполнений

Где нужен фазовращатель СВЧ

  • Фазированные антенные решётки: цифровые фазовращатели ФВЦ задают фазу каждого элемента и поворачивают луч.
  • Выравнивание фазы в многоканальных трактах, интерферометрах и моноимпульсных системах.
  • Измерительные стенды: ручной ФВР позволяет подстроить электрическую длину плеча без замены кабеля.
  • Волноводные тракты радиолокаторов и спутниковых станций — волноводные ФВН-Р, в том числе высокой мощности.

Как выбрать фазовращатель

  • Способ управления: ручной (ФВР, ФВР-К), цифровой (ФВЦ, ФВЦ-В) или аналоговый напряжением.
  • Частотный диапазон: коаксиальные ФВР-К — до 8 ГГц, ФВР — до 40 ГГц, волноводные ФВН — до 112 ГГц.
  • Диапазон перестройки фазы и разрядность цифрового управления — по таблице исполнений серии.
  • Тип линии: коаксиальный вход SMA или N либо волноводный фланец нужного сечения.
  • Мощность: для передающих трактов — ФВН-Р-ВМ высокой мощности.

Вопросы и ответы

Чем фиксированный волноводный фазовращатель отличается от регулируемого?
Фиксированный ФВН-Ф вносит заданный сдвиг фазы для выравнивания трактов, регулируемый ФВН-Р позволяет плавно менять фазу при настройке.

Подходит ли цифровой фазовращатель для решётки 8 – 40 ГГц в волноводном исполнении?
Да, для этого есть серия ФВЦ-В — 20 моделей в полосе 8 – 40 ГГц.

Смотрите также

Укажите частоту, способ управления и тип входа — подберём фазовращатель KADAMM.
