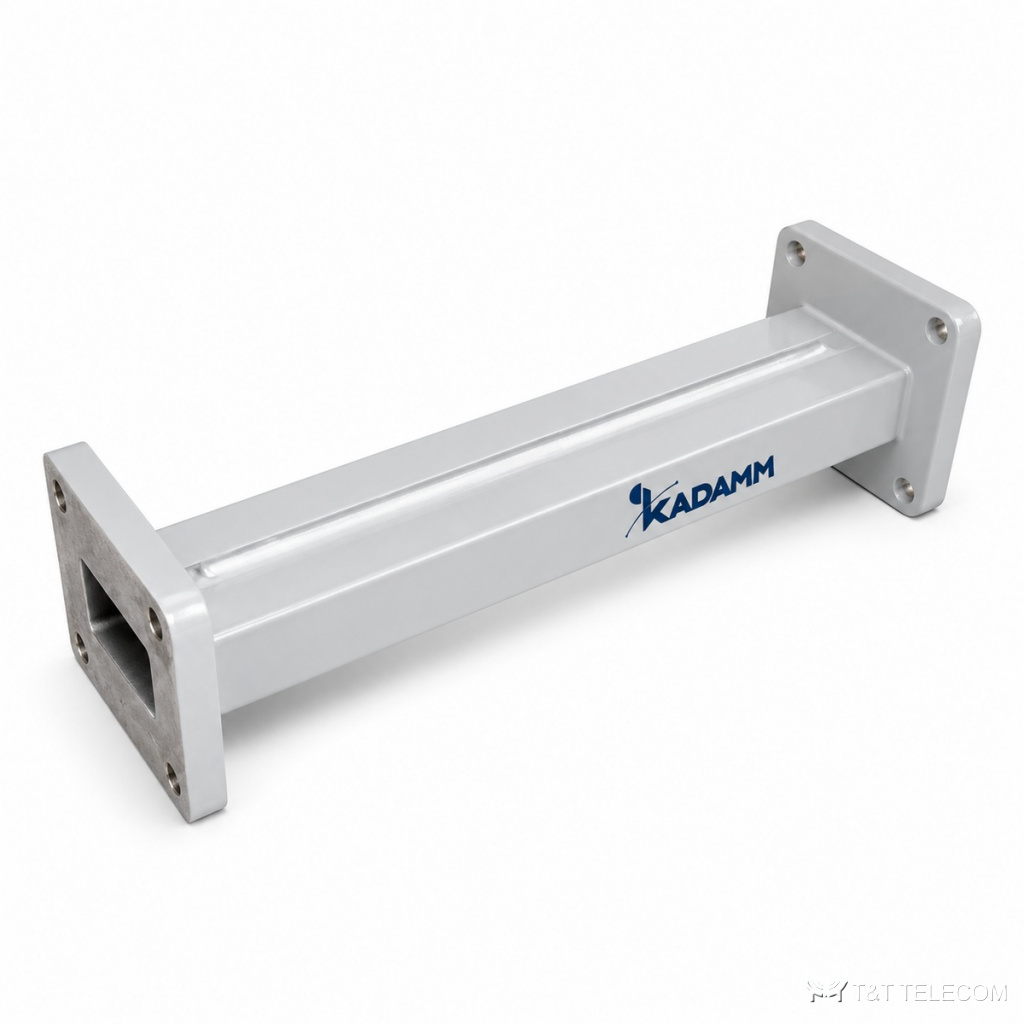

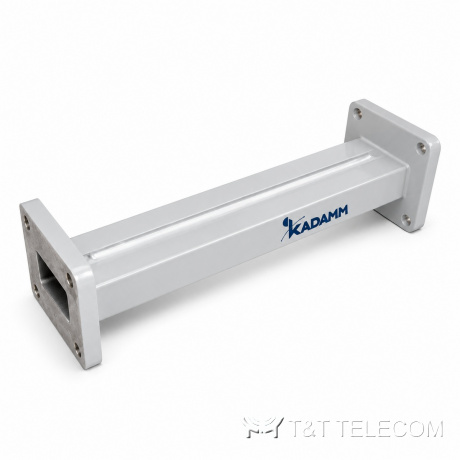

Серия фазовращателей СВЧ KADAMM ФВН-Ф — 2,6 – 112 ГГц, соединители по таблице исполнений, 18 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ФВН-Ф — серия из 18 фазовращателей СВЧ, 2,6 – 112 ГГц. ФВН-Ф меняют фазу сигнала вручную, напряжением или цифровым кодом. Коротко о ФВН-Ф: диапазон 2,6 – 112 ГГц; соединители по таблице исполнений; вносимые потери 0,5–1,5 дБ; КСВН 1,2–1,5.
Где применяют
- Лабораторные измерения — ФВН-Ф.
- Фазированные антенные решётки — ФВН-Ф.
- Выравнивание фаз в многоканальных трактах — ФВН-Ф.
Исполнения серии ФВН-Ф
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|
| KADAMM ФВН-WR10-Ф | 73,8-112 | 1,5 | 1,5 | WR10 | FUGP | медь |
| KADAMM ФВН-WR112-Ф | 6,57-9,99 | 0,5 | 1,2 | WR112 | FBP | медь |
| KADAMM ФВН-WR12-Ф | 60,5-91,9 | 1,5 | 1,5 | WR12 | FUGP | медь |
| KADAMM ФВН-WR137-Ф | 5,38-8,17 | 0,5 | 1,2 | WR137 | FDP | медь |
| KADAMM ФВН-WR15-Ф | 49,8-75,8 | 1,0 | 1,5 | WR15 | FUGP | медь |
| KADAMM ФВН-WR159-Ф | 4,64-7,05 | 0,5 | 1,2 | WR159 | FDP | алюминий |
| KADAMM ФВН-WR187-Ф | 3,94-5,99 | 0,5 | 1,2 | WR187 | FDP | алюминий |
| KADAMM ФВН-WR19-Ф | 39,2-59,6 | 1,0 | 1,5 | WR19 | FUGP | медь |
| KADAMM ФВН-WR22-Ф | 32,9-50,1 | 1,0 | 1,5 | WR22 | FUGP | медь |
| KADAMM ФВН-WR229-Ф | 3,22-4,90 | 0,5 | 1,2 | WR229 | FDP | алюминий |
| KADAMM ФВН-WR28-Ф | 26,5-40,0 | 0,5 | 1,35 | WR28 | FBP | медь |
| KADAMM ФВН-WR284-Ф | 2,60-3,95 | 0,5 | 1,2 | WR284 | FDP | алюминий |
| KADAMM ФВН-WR34-Ф | 21,7-33,0 | 0,5 | 1,3 | WR34 | FBP | медь |
| KADAMM ФВН-WR42-Ф | 17,6-26,7 | 0,5 | 1,3 | WR42 | FBP | медь |
| KADAMM ФВН-WR51-Ф | 14,5-22,0 | 0,5 | 1,25 | WR51 | FBP | медь |
| KADAMM ФВН-WR62-Ф | 11,9-18,0 | 0,5 | 1,2 | WR62 | FBP | медь |
| KADAMM ФВН-WR75-Ф | 9,84-15,0 | 0,5 | 1,2 | WR75 | FBP | медь |
| KADAMM ФВН-WR90-Ф | 8,20-12,5 | 0,5 | 1,2 | WR90 | FBP | медь |
Общие характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 10%-20% |
| Сдвиг фазы, ° | 0-360° |
На что смотреть при выборе
- Сначала выбирают строку ФВН-Ф по частоте — серия перекрывает 2,6 – 112 ГГц.
- Вносимые потери в серии ФВН-Ф — от 0,5 до 1,5 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ФВН-Ф — от 1,2 до 1,5: чем ниже, тем меньше отражение в тракте.
- Соединители ФВН-Ф — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ФВН-Ф подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на ФВН-Ф?
К карточке ФВН-Ф приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии ФВН-Ф?
По таблице исполнений ФВН-Ф: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у ФВН-Ф?
У ФВН-Ф — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
