Делители мощности СВЧ

Делители мощности СВЧ KADAMM рассчитаны на лабораторные, радиолокационные и телекоммуникационные схемы, где важны широкая полоса, малый разбаланс амплитуд и фаз между выходами и высокочастотные соединители. Они распределяют сигнал гетеродина, генератора или передатчика по каналам, а в обратном включении складывают мощность нескольких усилителей.

В разделе 18 серий, в сумме около 1025 моделей. Самая большая серия — двухвыходные ДМС-2, 287 моделей с верхней частотой до 110 ГГц. Четырёхвыходные ДМС-4 (228 моделей) и восьмивыходные ДМС-8 (148 моделей) доходят до 67 ГГц, трёхвыходные ДМС-3 — до 50 ГГц. Многоканальные варианты — ДМС-16, ДМС-24 и ДМС-32 на 400 МГц – 40 ГГц, отдельные модели на 11, 14 и 20 выходов, а также пять сумматоров ДМС-Р на 800 МГц – 18 ГГц.

Серии

Как выбрать

• Число выходов — по числу каналов схемы; потери деления растут с числом выходов.
• Полоса модели должна накрывать рабочие частоты; широкополосные модели вносят больше потерь.
• Для антенных решёток и фазовых измерений — малый разбаланс амплитуд и фаз между выходами.
• Мощность в режиме сумматора ниже, чем при делении: смотрите оба значения в таблице серии.

Задачи для СВЧ-делителей

• Фазированные антенные решётки и многоканальные приёмники: равные амплитуды и фазы на 8, 16 или 32 канала.
• Распределение опорного сигнала и гетеродина по модулям измерительной системы.

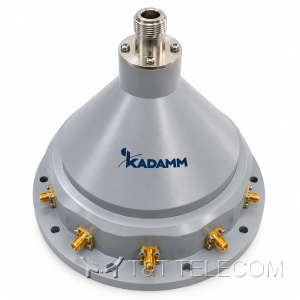

• Сложение мощности нескольких твердотельных усилителей в сумматорах ДМС-Р.
• Испытательные стенды, где один генератор одновременно подаёт сигнал на прибор и на объект испытаний.

Как подобрать делитель СВЧ

• Верхняя частота: до 40 ГГц перекрывают серии ДМС-10, ДМС-12 и ДМС-2-К, до 67 ГГц — ДМС-4 и ДМС-8, до 110 ГГц — только ДМС-2.
• Число выходов: от 2 до 32; на каждое удвоение выходов добавляется 3 дБ деления плюс потери самой схемы.
• Соединители: SMA и N для полос до 18 ГГц, 2,92 мм, 2,4 мм и 1,85 мм для миллиметрового диапазона, 1,0 мм — для частот выше 67 ГГц.
• Узкополосные задачи: ДМС-18 на 700 МГц – 4 ГГц и ДМС-24 на 20 МГц – 3 ГГц выгоднее широкополосных моделей по потерям.
• Режим сумматора: допустимая мощность при сложении ниже, чем при делении, — проверяйте оба значения в таблице серии.

Вопросы и ответы

Есть ли SMA делитель мощности на 4 канала до 10 ГГц?
Да, в серии ДМС-4 есть четырёхвыходные модели с SMA на полосы до 10 ГГц и шире; конкретное исполнение выбирают по таблице серии.

Чем серия ДМС-М отличается от остальных?
Это 40 моделей до 50 ГГц в малогабаритных корпусах, удобных для плотного монтажа в модулях.
