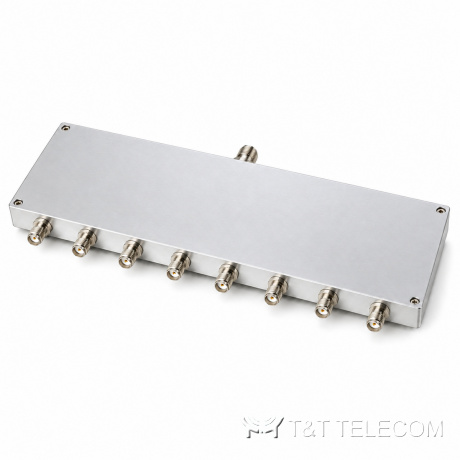

Делители мощности СВЧ KADAMM ДМС-6 — на 6 выходов, до 44 ГГц, 53 модели

Делители мощности СВЧ KADAMM ДМС-6 — на 6 выходов, до 44 ГГц, 53 модели
Делители мощности СВЧ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ДМС-6 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

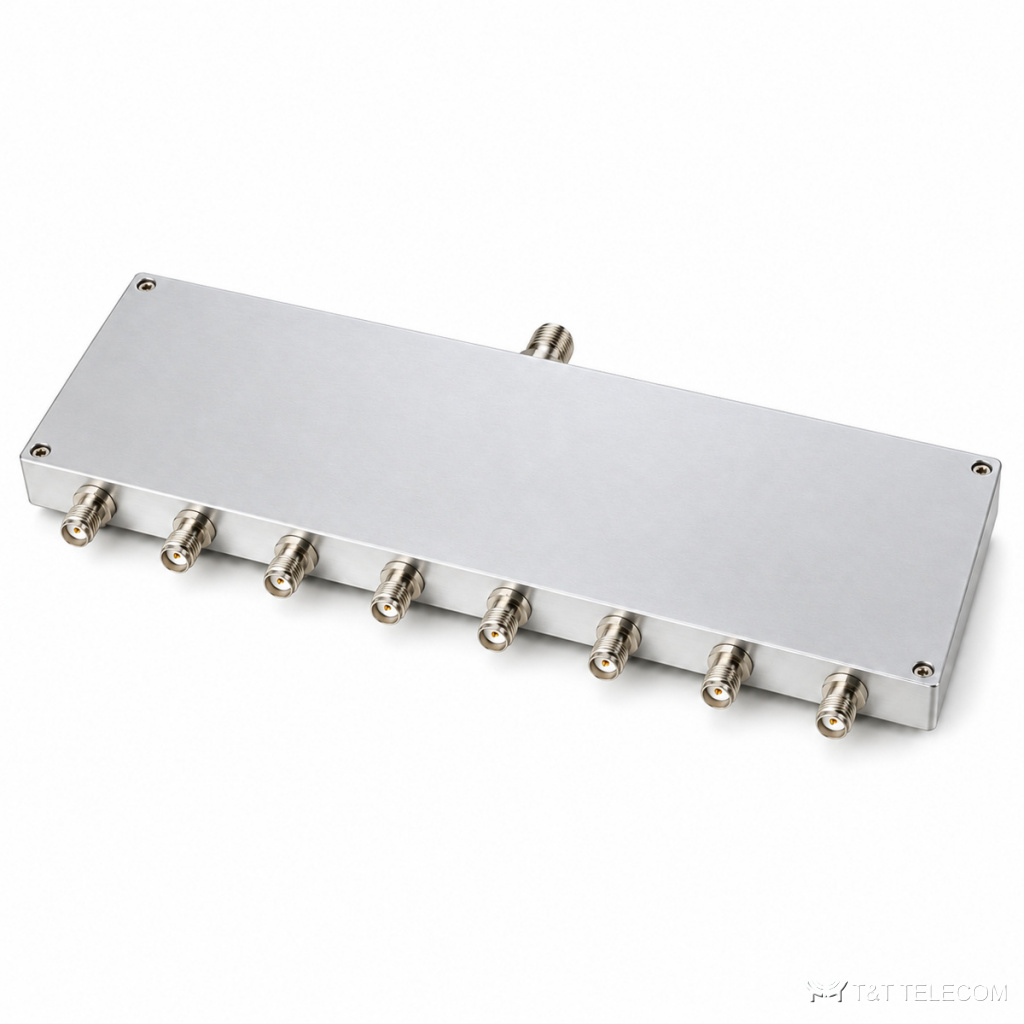

KADAMM ДМС-6 — серия делителей мощности СВЧ на 6 выходов. Задача ДМС-6 — распределить сигнал по каналам с одинаковой амплитудой и фазой либо сложить мощности усилителей. Коротко о ДМС-6: диапазон до 44 ГГц; соединители SMA; потери 0,5–18 дБ. В таблице ниже — 53 исполнения серии ДМС-6 с частотами, мощностью, потерями и соединителями.

Область применения

  • Фазированные решётки и многолучевые антенны: деление мощности по излучателям — ДМС-6.
  • Лабораторные установки: подача одного опорного сигнала на несколько входов — ДМС-6.
  • Суммирование выходов нескольких усилительных модулей — ДМС-6 в обратном включении.

Исполнения серии ДМС-6

АртикулЧастоты, ГГцМощность дел. / сумм., ВтПотери, дБРазвязка, дБРазбаланс, ±дБ / °КСВНСоединительГабариты, мм
KADAMM ДМС-6-0/1000-1-SMA0–11/-16±1,5160,6/-1,2SMA33,7×32,9×16
KADAMM ДМС-6-0/10000-0,5-SMA0–100,5/-16±3,5-3/-1,7SMA80×40×12
KADAMM ДМС-6-0/4000-2-N0–42/-16,5±1,5151/-1,4N47,19×46×20
KADAMM ДМС-6-0/6000-2-SMA0–62/-17151,5/-1,5SMA31,5×30,7×14
KADAMM ДМС-6-0/8000-2-SMA0–82/-18152/-1,5SMA31,5×30,7×14
KADAMM ДМС-6-1/200-2-SMA0,001–0,22/-15,914,60,3/31,2SMA92×44×12,5
KADAMM ДМС-6-1000/1700-30-N1–1,730/21200,4/41,3N155×98×20
KADAMM ДМС-6-1000/1700-30-SMA1–1,730/21200,4/51,3SMA85×65×12
KADAMM ДМС-6-1000/1700-30-TNC1–1,730/21200,4/41,3TNC155×98×20
KADAMM ДМС-6-1000/18000-20-SMA1–1820/-—180,8/81,6SMA (розетка)—
KADAMM ДМС-6-1000/2000-30-N1–230/21,2200,5/51,3N156×76×20
KADAMM ДМС-6-1000/8000-10-SMA1–810/-—160,5/61,6SMA (розетка)—
KADAMM ДМС-6-1000/8000-20-SMA1–820/11,8180,5/61,5SMA130×80×10
KADAMM ДМС-6-1500/5000-20-SMA1,5–520/11180,4/51,35SMA88×83×10
KADAMM ДМС-6-18000/26500-20-2,9218–26,520/-—180,5/61,62,92 мм (розетка)—
KADAMM ДМС-6-18000/26500-30-SMA18–26,530/21,8180,5/71,6SMA88,9×45,7×12,7
KADAMM ДМС-6-18000/40000-20-2,9218–4020/22,8180,8/101,72,92 мм88,9×45,7×12,7
KADAMM ДМС-6-18000/40000-20-2,92-218–4020/-—-170,6/91,82,92 мм (розетка)—
KADAMM ДМС-6-2/250-2-SMA0,002–0,252/-1,3200,6/51,65SMA10×9,65×6,73
KADAMM ДМС-6-2000/18000-10-SMA2–1810/-—180,6/61,5SMA (розетка)—
KADAMM ДМС-6-2000/18000-20-SMA2–1820/12,6160,6/81,5SMA109×76×10
KADAMM ДМС-6-2000/26500-30-SMA2–26,530/23180,8/81,6SMA98×82,5×12,7
KADAMM ДМС-6-2000/6000-10-SMA2–610/-—160,5/61,6SMA (розетка)—
KADAMM ДМС-6-2000/6000-30-SMA2–630/21200,5/61,35SMA88×83×10
KADAMM ДМС-6-2000/8000-30-SMA2–830/21,2200,5/61,35SMA88×83×10
KADAMM ДМС-6-24000/44000-20-2,424–4420/13,4180,8/101,72,4 мм88,9×45,7×12,7
KADAMM ДМС-6-26500/40000-20-2,9226,5–4020/22,8180,7/91,72,92 мм88,9×45,7×12,7
KADAMM ДМС-6-300/18000-30-SMA0,3–1830/56,3180,7/81,6SMA299,7×78×12,7
KADAMM ДМС-6-300/5000-1-SMA0,3–51/-1814,52/-1,5SMA33,7×32,9×16
KADAMM ДМС-6-3700/4900-20-SMA-SMP3,7–4,920/10,5200,3/1,21,25SMA&SMP66×58×10
KADAMM ДМС-6-400/4000-30-SMA-N0,4–430/23180,9/101,3SMA&N138×132×20
KADAMM ДМС-6-400/500-10-SMA0,4–0,510/-1,2200,7/101,3SMA142×85×11
KADAMM ДМС-6-4000/8000-30-SMA4–830/21200,5/51,4SMA83×68×10
KADAMM ДМС-6-500/18000-30-SMA0,5–1830/54,5180,7/81,6SMA265×82,3×12,7
KADAMM ДМС-6-500/3000-30-SMA0,5–330/22,6181,5/201,5SMA118×105×12
KADAMM ДМС-6-500/6000-20-SMA-10,5–620/-—180,8/81,5SMA (розетка)—
KADAMM ДМС-6-500/6000-20-SMA-20,5–620/-—170,8/81,5SMA (розетка)—
KADAMM ДМС-6-500/6000-30-N0,5–630/24181/101,5N150×142×20
KADAMM ДМС-6-500/6000-30-SMA0,5–630/12,2180,8/81,3SMA115×85×10
KADAMM ДМС-6-500/8000-20-SMA0,5–820/23,5171/101,55SMA220×94×12
KADAMM ДМС-6-6000/10000-20-SMA6–1020/11,5180,8/81,6SMA109×76×10
KADAMM ДМС-6-6000/18000-10-SMA6–1810/-—180,5/61,5SMA (розетка)—
KADAMM ДМС-6-6000/18000-30-SMA6–1830/11,8160,8/101,8SMA75,5×50×10
KADAMM ДМС-6-6000/26500-30-SMA6–26,530/21,8180,6/81,6SMA88,9×45,7×12,7
KADAMM ДМС-6-6000/40000-20-2,926–4020/22,8180,9/111,72,92 мм88,9×45,7×12,7
KADAMM ДМС-6-700/2700-40-SMA0,7–2,740/2,51200,5/61,3SMA124×98×12
KADAMM ДМС-6-700/4000-30-SMA0,7–430/21,6180,8/81,4SMA110×80×12
KADAMM ДМС-6-800/18000-20-SMA0,8–1820/-—160,8/81,6SMA (розетка)—
KADAMM ДМС-6-800/2500-20-SMA0,8–2,520/11200,4/51,3SMA88×85×14
KADAMM ДМС-6-800/2700-30-N0,8–2,730/21,4180,5/61,35N150×95×20
KADAMM ДМС-6-800/3000-20-SMA0,8–320/11,2200,5/51,35SMA88×85×12
KADAMM ДМС-6-8000/17000-20-SMA8–1720/-1,5180,8/81,7SMA70,5×50×10
KADAMM ДМС-6-900/6100-20-SMA0,9–6,120/13200,8/81,5SMA138×94×10

Подбор исполнения

  • Сначала выбирают строку ДМС-6 по частоте: полоса модели шире рабочей (вся серия — до 44 ГГц).
  • Развязка между выходами в серии ДМС-6 — от 14,5 до 20 дБ; для решёток и стендов важна высокая развязка.
  • КСВН моделей ДМС-6 — от 1,2 до 1,8.
  • Соединители ДМС-6 — SMA; ответные кабельные сборки и переходы подбирают под них.

Поставка и документы

Модели серии KADAMM ДМС-6 подбираем под задачу и поставляем вместе с остальными СВЧ-компонентами тракта. В документах карточки — техническое описание серии и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители бывают у ДМС-6?
У ДМС-6 они указаны в столбце «Соединитель» таблицы исполнений; для миллиметрового диапазона — прецизионные соединители 2,92; 2,4; 1,85 и 1,0 мм.

Можно ли использовать ДМС-6 как сумматор?
Да, ДМС-6 работает и на сложение. Мощность в режиме сложения указана в таблице отдельно (столбец «дел. / сумм.») и обычно ниже, чем при делении: часть мощности рассеивается на балластных резисторах.

Как подобрать модель ДМС-6 по частоте?
Выберите строку таблицы ДМС-6, полоса которой целиком накрывает рабочие частоты: широкополосные модели универсальны, но вносят больше потерь, чем узкополосные.
