Калибровочные наборы для ВАЦ

Подбор по параметрам
Название
Производитель



Калибровочный набор нужен, чтобы векторный анализатор цепей измерял параметры устройства, а не собственные кабели и переходы. Набор калибровочных мер включает меры холостого хода, короткого замыкания и согласованную нагрузку, иногда — переходы и отрезки линии. После калибровки плоскость отсчёта переносится на разъём или фланец измеряемого устройства, и систематические погрешности портов исключаются.

В разделе KADAMM 3 серии, около 176 моделей. Коаксиальные наборы КНВ — 138 исполнений до 67 ГГц для соединителей N, 3,5 мм, 2,92 мм, 2,4 мм и 1,85 мм, как полными комплектами, так и отдельными мерами. Волноводные наборы КНВ-В охватывают 700 МГц – 112 ГГц (25 моделей) и калибруют прибор в плоскости фланца. Серия КНВ-ВН — 13 наборов 840 МГц – 40 ГГц для Н-образных (двухгребневых) волноводов.

Серии

СерияДиапазонМоделейСоединители

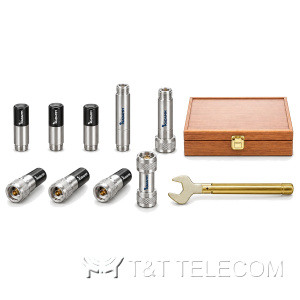

KADAMM КНВдо 67 ГГц138N

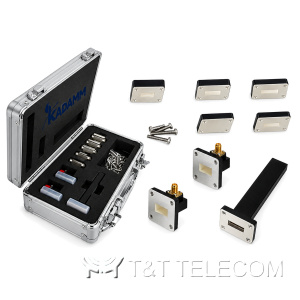

KADAMM КНВ-В700 МГц – 112 ГГц25N

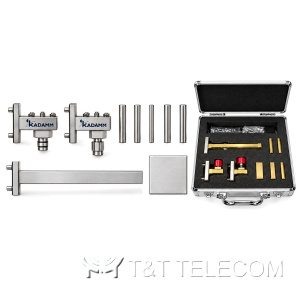

KADAMM КНВ-ВН840 МГц – 40 ГГц13N

Когда без калибровочного набора не обойтись

  • Входной контроль и настройка фильтров, ответвителей, переходников: S-параметры и КСВН измеряются на разъёме изделия.
  • Измерения волноводных узлов — нагрузок, аттенюаторов, переходов — после калибровки волноводным набором того же сечения.
  • Регулярная повторная калибровка рабочих портов анализатора на производственном участке.
  • Учебные и исследовательские лаборатории, где один прибор работает с разными типами соединителей.

По каким признакам выбирать калибровочный набор

  • Тип соединителя измерительного порта: N, 3,5 мм, 2,92 мм, 2,4 мм или 1,85 мм — набор должен совпадать с ним по типу.
  • Пол соединителя: для портов-вилок и портов-розеток нужны разные меры; в серии КНВ есть оба варианта.
  • Верхняя частота измерений: 1,85 мм — до 67 ГГц, 2,4 мм — до 50 ГГц, 2,92 мм — до 40 ГГц.
  • Для волноводных устройств — сечение волновода и тип фланца, серия КНВ-В (до 112 ГГц) или КНВ-ВН для двухгребневых волноводов.
  • Состав: полный набор или отдельная мера на замену изношенной.

Вопросы и ответы

Чем волноводный калибровочный набор отличается от коаксиального?
Коаксиальный калибрует анализатор на разъёме, волноводный — в плоскости фланца волновода вместе с коаксиально-волноводными переходами.

Можно ли заказать одну меру вместо полного набора?
Да, в серии КНВ есть отдельные меры холостого хода, короткого замыкания и нагрузки для замены изношенных.

Смотрите также

Назовите модель анализатора, тип портов и диапазон — подберём калибровочный набор KADAMM.
