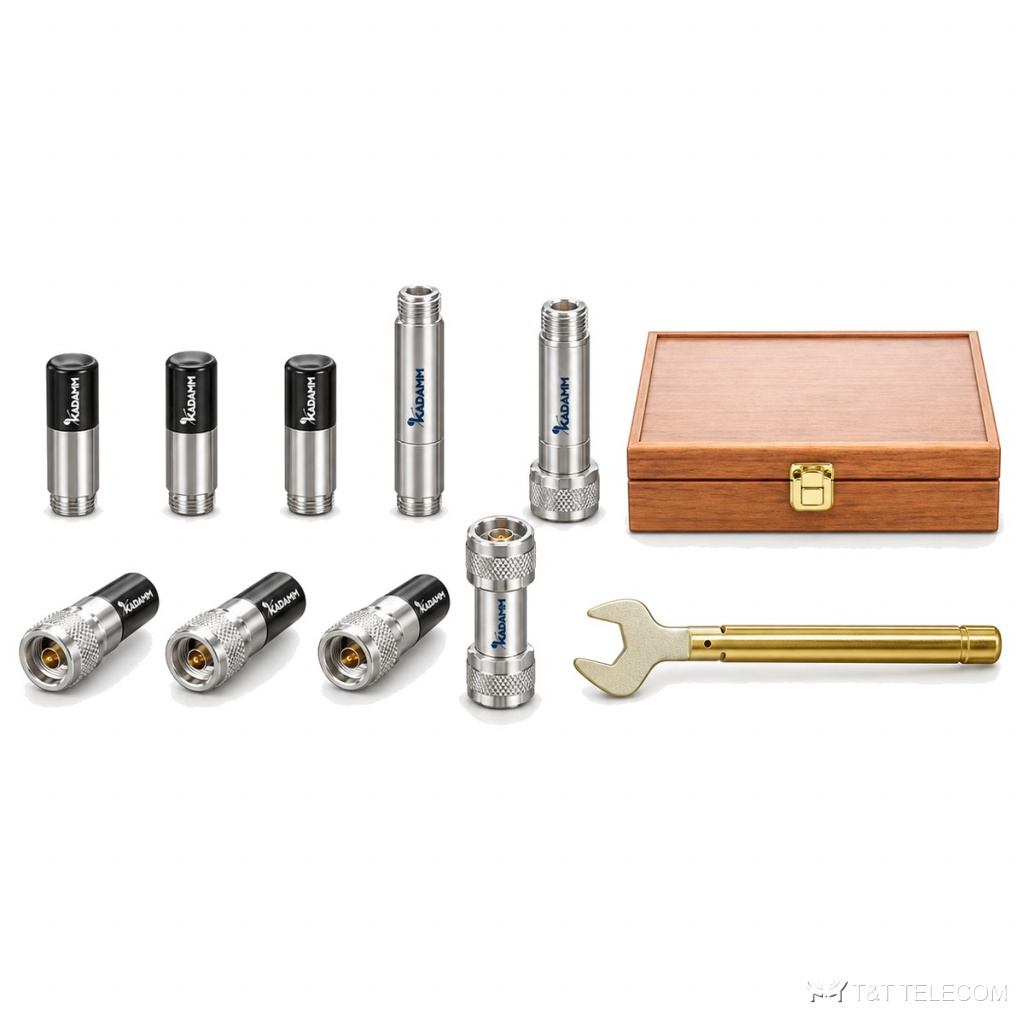

Серия калибровочных наборов KADAMM КНВ — до 67 ГГц, соединители N, 138 моделей

Серия калибровочных наборов KADAMM КНВ — до 67 ГГц, соединители N, 138 моделей
Калибровочные наборы для ВАЦ
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM КНВ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM КНВ: серия из 138 калибровочных наборов, до 67 ГГц. КНВ служит для калибровки векторных анализаторов цепей перед измерениями. Коротко о КНВ: диапазон до 67 ГГц; соединители N.

Для каких задач

  • Производство СВЧ-изделий — калибровка ВАЦ с КНВ.
  • Сервисные центры — КНВ.
  • Метрология и лаборатории — КНВ.

Исполнения серии КНВ

АртикулЧастоты, ГГцСоединительТипКоличество в набореНабор: холостой ход (в)Набор: холостой ход (р)Набор: короткое замыкание (в)Набор: короткое замыкание (р)Набор: нагрузка (в)
KADAMM КНВ-18-10–187 ммодиночная мера1×××××
KADAMM КНВ-18-20–187 ммодиночная мера1×××××
KADAMM КНВ-1C-F-9-10–9L16-1×√×××
KADAMM КНВ-1C-F-9-20–9L16-1×××√×
KADAMM КНВ-1C-M-9-10–9L16-1√××××
KADAMM КНВ-1C-M-9-20–9L16-1××√××
KADAMM КНВ-2,92(в)-2,92(в)-C0–402,92 ммпрецизионный1×××××
KADAMM КНВ-2,92(в)-2,92(р)-C0–402,92 ммпрецизионный1×××××
KADAMM КНВ-2,92(р)-2,92(р)-C0–402,92 ммпрецизионный1×××××
KADAMM КНВ-2-50-100,1–502,4 ммпрецизионный10√√√√√
KADAMM КНВ-3,5(в)-3,5(в)-C0–93,5 ммпрецизионный1×××××
KADAMM КНВ-3,5(в)-3,5(в)-C-10–26,53,5 ммпрецизионный1×××××
KADAMM КНВ-3,5(в)-3,5(в)-C-20–63,5 ммупрощённое исполнение1×××××
KADAMM КНВ-3,5(в)-3,5(р)-C0–93,5 ммпрецизионный1×××××
KADAMM КНВ-3,5(в)-3,5(р)-C-10–26,53,5 ммпрецизионный1×××××
KADAMM КНВ-3,5(в)-3,5(р)-C-20–63,5 ммупрощённое исполнение1×××××
KADAMM КНВ-3,5(р)-3,5(р)-C-20–93,5 ммпрецизионный1×××××
KADAMM КНВ-3,5(р)-3,5(р)-C-30–26,53,5 ммпрецизионный1×××××
KADAMM КНВ-3,5(р)-3,5(р)-C-40–63,5 ммупрощённое исполнение1×××××
KADAMM КНВ-3-26,5-1-100–26,53,5 ммпрецизионный10√√√√√
KADAMM КНВ-3-26,5-1-3F0–26,53,5 ммпрецизионный3×√×√×
KADAMM КНВ-3-26,5-1-3M0–26,53,5 ммпрецизионный3√×√×√
KADAMM КНВ-3-26,5-1-60–26,53,5 ммпрецизионный6√√√√√
KADAMM КНВ-3-26,5-3-3M0–26,53,5 мм3 в 13 в 1√×√×√
KADAMM КНВ-3-26,5-3-F0–26,53,5 мм3 в 13 в 1×√×√×
KADAMM КНВ-3-6-2-100–63,5 ммупрощённое исполнение10√√√√√
KADAMM КНВ-3-6-2-3F0–63,5 ммупрощённое исполнение3×√×√×
KADAMM КНВ-3-6-2-3M0–63,5 ммупрощённое исполнение3√×√×√
KADAMM КНВ-3-6-2-60–63,5 ммупрощённое исполнение6√√√√√
KADAMM КНВ-3-9-1-100–93,5 ммпрецизионный10√√√√√
KADAMM КНВ-3-9-1-3F0–93,5 ммпрецизионный3×√×√×
KADAMM КНВ-3-9-1-3M0–93,5 ммпрецизионный3√×√×√
KADAMM КНВ-3-9-1-60–93,5 ммпрецизионный6√√√√√
KADAMM КНВ-3-9-3-F0–93,5 мм3 в 13 в 1×√×√×
KADAMM КНВ-3-9-3-M0–93,5 мм3 в 13 в 1√×√×√
KADAMM КНВ-3-C-F-26,5-10–26,53,5 ммпрецизионный1×××××
KADAMM КНВ-3-C-F-6-20–63,5 ммупрощённое исполнение1×××××
KADAMM КНВ-3-C-F-9-10–93,5 ммпрецизионный1×××××
KADAMM КНВ-3-C-M-26,5-10–26,53,5 ммпрецизионный1××××√
KADAMM КНВ-3-C-M-6-20–63,5 ммупрощённое исполнение1××××√
KADAMM КНВ-3-C-M-9-10–93,5 ммпрецизионный1××××√
KADAMM КНВ-31-CK0–26,53,5 ммпрецизионный1×××××
KADAMM КНВ-3C-F-26,5-1-10–26,53,5 ммпрецизионный1×√×××
KADAMM КНВ-3C-F-26,5-1-20–26,53,5 ммпрецизионный1×××√×
KADAMM КНВ-3C-F-6-2-10–63,5 ммупрощённое исполнение1×√×××
KADAMM КНВ-3C-F-6-2-20–63,5 ммупрощённое исполнение1×××√×
KADAMM КНВ-3C-F-9-1-10–93,5 ммпрецизионный1×√×××
KADAMM КНВ-3C-F-9-1-20–93,5 ммпрецизионный1×××√×
KADAMM КНВ-3C-M-26,5-1-10–26,53,5 ммпрецизионный1√××××
KADAMM КНВ-3C-M-26,5-1-20–26,53,5 ммпрецизионный1××√××
KADAMM КНВ-3C-M-6-2-10–63,5 ммупрощённое исполнение1√××××
KADAMM КНВ-3C-M-6-2-20–63,5 ммупрощённое исполнение1××√××
KADAMM КНВ-3C-M-9-1-10–93,5 ммпрецизионный1√××××
KADAMM КНВ-3C-M-9-1-20–93,5 ммпрецизионный1××√××
KADAMM КНВ-F-18-1-10–18Nпрецизионный1×√×××
KADAMM КНВ-F-18-1-20–18Nпрецизионный1×××√×
KADAMM КНВ-F-40-1-10–402,92 ммпрецизионный1×√×××
KADAMM КНВ-F-40-1-20–402,92 ммпрецизионный1×××√×
KADAMM КНВ-F-6-1-10–6Nпрецизионный1×√×××
KADAMM КНВ-F-6-1-20–6Nпрецизионный1×××√×
KADAMM КНВ-F-6-2-10–6Nупрощённое исполнение1×√×××
KADAMM КНВ-F-6-2-20–6Nупрощённое исполнение1×××√×
KADAMM КНВ-F-9-1-10–9Nпрецизионный1×√×××
KADAMM КНВ-F-9-1-20–9Nпрецизионный1×××√×
KADAMM КНВ-J-18-60–187 мм-6×××7 мм: холостой ход & короткое замыкание & нагрузка×
KADAMM КНВ-J-C-180–187 мм-1×××7 мм: нагрузка×
KADAMM КНВ-J1-CK0–187 мм-1×××××
KADAMM КНВ-K-40-1-100–402,92 ммпрецизионный10√√√√√
KADAMM КНВ-K-40-1-3F0–402,92 ммпрецизионный3×√×√×
KADAMM КНВ-K-40-1-3M0–402,92 ммпрецизионный3√×√×√
KADAMM КНВ-K-40-1-60–402,92 ммпрецизионный6√√√√√
KADAMM КНВ-K-C-F-40-10–402,92 ммпрецизионный1×××××
KADAMM КНВ-K-C-M-40-10–402,92 ммпрецизионный1××××√
KADAMM КНВ-K1-CK0–402,92 ммпрецизионный1×××××
KADAMM КНВ-L1-9-1-3F0–9L16-3×√×√×
KADAMM КНВ-L1-9-1-3M0–9L16-3√×√×√
KADAMM КНВ-L1-9-1-60–9L16-6√√√√√
KADAMM КНВ-L1-9-100–9L16-10√√√√√
KADAMM КНВ-L1-C-F-90–9L16-1×××××
KADAMM КНВ-L1-C-M-90–9L16-1××××√
KADAMM КНВ-L11-CK0–9L16-1×××××
KADAMM КНВ-L16(в)-L16(в)-C0–9L16-1×××××
KADAMM КНВ-L16(в)-L16(р)-C0–9L16-1×××××
KADAMM КНВ-L16(р)-L16(р)-C0–9L16-1×××××
KADAMM КНВ-M-18-1-10–18Nпрецизионный1√××××
KADAMM КНВ-M-18-1-20–18Nпрецизионный1××√××
KADAMM КНВ-M-40-1-10–402,92 ммпрецизионный1√××××
KADAMM КНВ-M-40-1-20–402,92 ммпрецизионный1××√××
KADAMM КНВ-M-6-1-10–6Nпрецизионный1√××××
KADAMM КНВ-M-6-1-20–6Nпрецизионный1××√××
KADAMM КНВ-M-6-2-10–6Nупрощённое исполнение1√××××
KADAMM КНВ-M-6-2-20–6Nупрощённое исполнение1××√××
KADAMM КНВ-M-9-1-10–9Nпрецизионный1√××××
KADAMM КНВ-M-9-1-20–9Nпрецизионный1××√××
KADAMM КНВ-N(в)-JC0–187 мм-1×××××
KADAMM КНВ-N(в)-N(в)-C0–9Nпрецизионный1×××××
KADAMM КНВ-N(в)-N(в)-C-10–18Nпрецизионный1×××××
KADAMM КНВ-N(в)-N(в)-C-20–6Nупрощённое исполнение1×××××
KADAMM КНВ-N(в)-N(р)-C0–9Nпрецизионный1×××××
KADAMM КНВ-N(в)-N(р)-C-10–18Nпрецизионный1×××××
KADAMM КНВ-N(в)-N(р)-C-20–6Nупрощённое исполнение1×××××
KADAMM КНВ-N(р)-JC0–187 мм-1×××××
KADAMM КНВ-N(р)-N(р)-C0–9Nпрецизионный1×××××
KADAMM КНВ-N(р)-N(р)-C-10–18Nпрецизионный1×××××
KADAMM КНВ-N(р)-N(р)-C-20–6Nупрощённое исполнение1×××××
KADAMM КНВ-N(р)-N(р)-C-30–4N-1×××××
KADAMM КНВ-N-18-1-100–18Nпрецизионный10√√√√√
KADAMM КНВ-N-18-1-3F0–18Nпрецизионный3×√×√×
KADAMM КНВ-N-18-1-3M0–18Nпрецизионный3√×√×√
KADAMM КНВ-N-18-1-60–18Nпрецизионный6√√√√√
KADAMM КНВ-N-4-3-F0–4N3 в 13 в 1×√×√×
KADAMM КНВ-N-4-3-M0–4N3 в 13 в 1√×√×√
KADAMM КНВ-N-6-1-100–6Nпрецизионный10√√√√√
KADAMM КНВ-N-6-1-3F0–6Nпрецизионный3×√×√×
KADAMM КНВ-N-6-1-3M0–6Nпрецизионный3√×√×√
KADAMM КНВ-N-6-1-60–6Nпрецизионный6√√√√√
KADAMM КНВ-N-6-2-100–6Nупрощённое исполнение10√√√√√
KADAMM КНВ-N-6-2-3F0–6Nупрощённое исполнение3×√×√×
KADAMM КНВ-N-6-2-3M0–6Nупрощённое исполнение3√×√×√
KADAMM КНВ-N-6-2-60–6Nупрощённое исполнение6√√√√√
KADAMM КНВ-N-6-3-F0–6N3 в 13 в 1×√×√×
KADAMM КНВ-N-6-3-M0–6N3 в 13 в 1√×√×√
KADAMM КНВ-N-9-1-100–9Nпрецизионный10√√√√√
KADAMM КНВ-N-9-1-3F0–9Nпрецизионный3×√×√×
KADAMM КНВ-N-9-1-3M0–9Nпрецизионный3√×√×√
KADAMM КНВ-N-9-1-60–9Nпрецизионный6√√√√√
KADAMM КНВ-N-9-3-F0–9N3 в 13 в 1×√×√×
KADAMM КНВ-N-9-3-M0–9N3 в 13 в 1√×√×√
KADAMM КНВ-N-C-F-18-10–18Nпрецизионный1×××××
KADAMM КНВ-N-C-F-6-10–6Nпрецизионный1×××××
KADAMM КНВ-N-C-F-6-20–6Nупрощённое исполнение1×××××
KADAMM КНВ-N-C-F-9-10–9Nпрецизионный1×××××
KADAMM КНВ-N-C-M-18-10–18Nпрецизионный1××××√
KADAMM КНВ-N-C-M-6-10–6Nпрецизионный1××××√
KADAMM КНВ-N-C-M-6-20–6Nупрощённое исполнение1××××√
KADAMM КНВ-N-C-M-9-10–9Nпрецизионный1××××√
KADAMM КНВ-N1-CK0–18Nпрецизионный1×××××
KADAMM КНВ-V-67-100–671,85 ммпрецизионный10√√√√√

На что смотреть при выборе

  • Сначала выбирают строку КНВ по частоте — серия перекрывает до 67 ГГц.
  • Соединители КНВ — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM КНВ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у КНВ?
У КНВ — N; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия КНВ?
Диапазон серии КНВ — до 67 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на КНВ?
К карточке КНВ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
