Измерительные антенны

Подбор по параметрам
Название
Производитель



Страницы: 1 2 3 4 След.
Страницы: 1 2 3 4 След.

Измерительные антенны преобразуют напряжённость поля в напряжение на входе приёмника с известным антенным коэффициентом. Ими проверяют аппаратуру на электромагнитную совместимость, измеряют уровни излучения базовых станций, ведут радиомониторинг и калибруют испытательные площадки. От обычной антенны измерительную отличают нормированные и повторяемые характеристики во всей рабочей полосе.

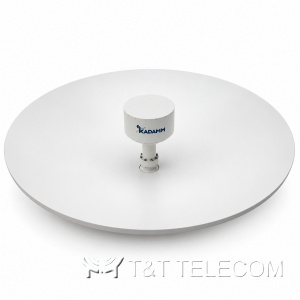

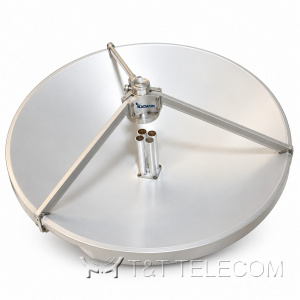

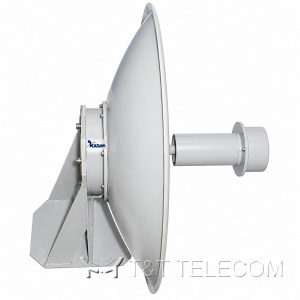

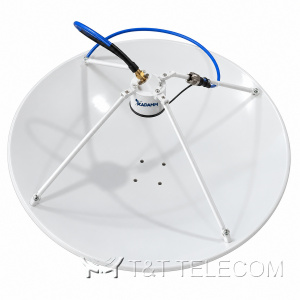

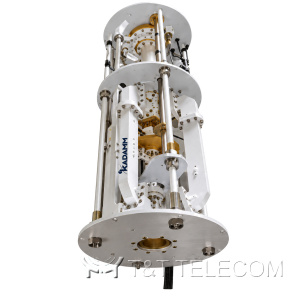

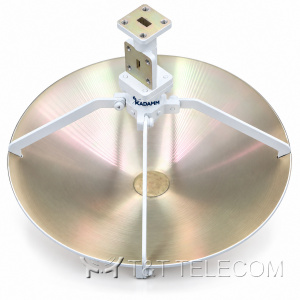

В разделе KADAMM 34 серии, около 351 модели, и три подраздела: рупорные, зеркальные антенны и опорно-поворотные устройства. Здесь собраны биконические АБК (20 МГц – 18 ГГц), логопериодические АЛП (30 МГц – 8 ГГц) и микрополосковые АЛП-МП до 18 ГГц, эталонные диполи АЭВ (30 МГц – 2 ГГц), антенны Яги АЯ, спиральные АСП-П (100 МГц – 40 ГГц), всенаправленные АВН-СШ (10 кГц – 110 ГГц). Для сканирования ближнего поля — зонды АЗ-ОК (490 МГц – 170 ГГц), АЗ-П и двухполяризационные АЗ-2П, для калибровки РЛС — уголковые отражатели УО.

Подразделы

Серии

СерияДиапазонМоделейСоединители
KADAMM АБК20 МГц – 18 ГГц8N
KADAMM АВВ200 МГц – 4 ГГц2N
KADAMM АВД-VVD-М600 МГц – 70 ГГц5SMA
KADAMM АВД-VVD-МП400 МГц – 9 ГГц3SMA
KADAMM АВД-КР420 МГц – 7,5 ГГц4N
KADAMM АВД-Р30 МГц – 1 ГГц3N

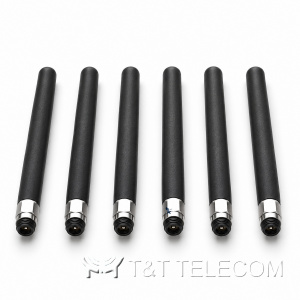

KADAMM АВН-М2 МГц – 5,1 ГГц11N

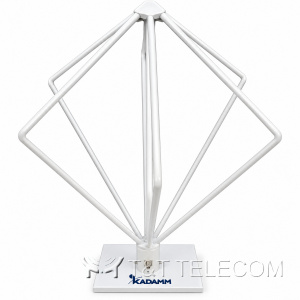

KADAMM АВН-СШ10 кГц – 110 ГГц26N
KADAMM АВН-Ч-В2,5 – 2,7 ГГц6N
KADAMM АВН-Ч-Г2,5 – 2,7 ГГц6N
KADAMM АВН-Ч-ПН-В2,5 – 2,7 ГГц6N
KADAMM АВН-Ч-ПН-Г2,5 – 2,7 ГГц6N
KADAMM АЗ-2П4,64 – 40 ГГц10N
KADAMM АЗ-ОК490 МГц – 170 ГГц45N
KADAMM АЗ-П750 МГц – 112 ГГц24N
KADAMM АЗ-СВ750 МГц – 1,12 ГГц2N
KADAMM АЗ-Ш500 МГц – 40 ГГц8N
KADAMM АЛП30 МГц – 8 ГГц22N
KADAMM АЛП-2П100 МГц – 2 ГГц4N
KADAMM АЛП-МП250 МГц – 18 ГГц9N
KADAMM АМП-41,5 – 28 ГГц10SMA
KADAMM АМП-О1 – 8,4 ГГц5SMA
KADAMM АМП-Р1,3 – 27 ГГц14SMA
KADAMM АСП1,95 – 2,1 ГГц5N
KADAMM АСП-4400 МГц – 3,9 ГГц4N
KADAMM АСП-П100 МГц – 40 ГГц29SMA
KADAMM АЩ8,6 – 12,75 ГГц7SMA
KADAMM АЭВ-ДП30 МГц – 1 ГГц4N
KADAMM АЭВ-П300 МГц – 2 ГГц5N
KADAMM АЭВ-ПТ30 МГц – 1 ГГц4N
KADAMM АЭВ-Я30 МГц – 1 ГГц4N
KADAMM АЯ184 МГц – 5,8 ГГц13N
KADAMM ЗИдо 67 ГГц241,85 мм
KADAMM УО—13по таблице исполнений

Для каких измерений подходят антенны KADAMM

  • Испытания на ЭМС в безэховых камерах и на открытых площадках: биконическая и логопериодическая антенна перекрывают 20 МГц – 18 ГГц.
  • Калибровка площадок и сравнение антенн по эталонным полуволновым диполям АЭВ-П и АЭВ-ДП.
  • Измерение диаграмм направленности антенн в ближней зоне сканерами с зондами АЗ-ОК и АЗ-П.
  • Радиомониторинг и поиск источников излучения всенаправленными АВН-М и направленными антеннами Яги АЯ.
  • Калибровка радиолокационных станций по уголковым отражателям УО с известной эффективной площадью рассеяния.

Как выбрать измерительную антенну

  • Частотный диапазон: до 1 ГГц — вибраторы и биконические, 30 МГц – 8 ГГц — логопериодические АЛП, выше — рупорные из подраздела.
  • Поляризация: линейная (АЛП, АБК), круговая (спиральные АСП), двойная (АЛП-2П, зонды АЗ-2П).
  • Диаграмма: всенаправленная АВН для обзора, направленная АЛП и АЯ для пеленга и измерений на трассе.
  • Для ближнего поля — тип зонда: с открытым концом волновода АЗ-ОК, с поглотителем АЗ-П или широкополосный АЗ-Ш (500 МГц – 40 ГГц).
  • Соединитель: N у большинства серий, SMA у микрополосковых и спиральных плоских антенн.

Вопросы и ответы

Какая антенна нужна для измерений ЭМС от 30 МГц до 1 ГГц?
Обычно биконическая АБК в нижней части диапазона и логопериодическая АЛП выше 200–300 МГц; для эталонных измерений — диполи АЭВ.

Есть ли антенны для сверхширокой полосы одной моделью?
Да, всенаправленные АВН-СШ (до 110 ГГц), спиральные плоские АСП-П (100 МГц – 40 ГГц) и широкополосные рупоры в подразделе рупорных антенн.
