Серия логопериодических измерительных антенн KADAMM АЛП — 30 МГц – 8 ГГц, соединители N, 22 модели

Серия логопериодических измерительных антенн KADAMM АЛП — 30 МГц – 8 ГГц, соединители N, 22 модели
Измерительные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АЛП — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

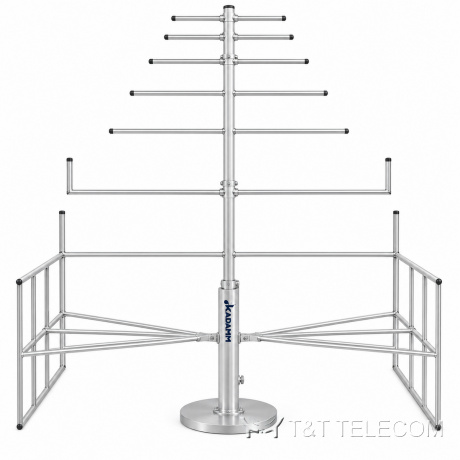

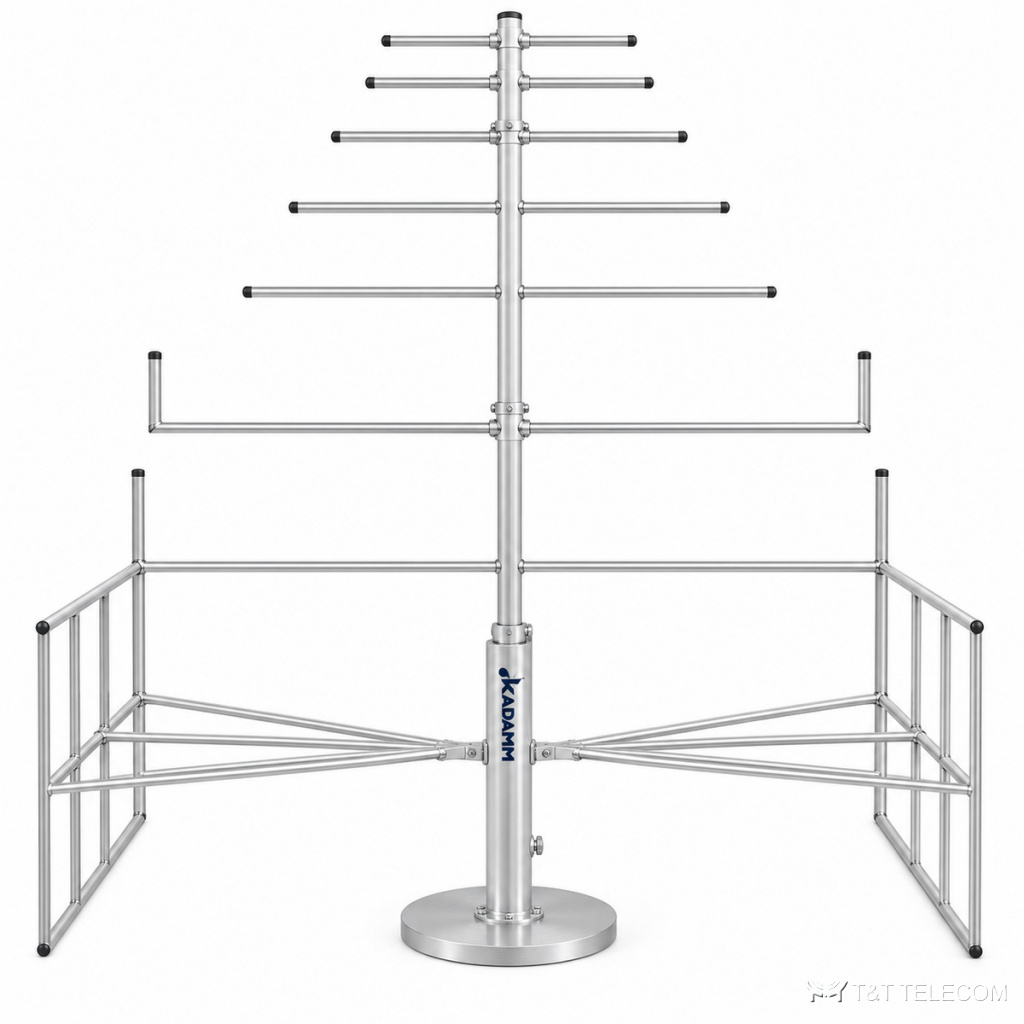

Серия KADAMM АЛП — серия из 22 логопериодических измерительных антенн, 30 МГц – 8 ГГц. Антенны АЛП — основной инструмент измерений ЭМС в диапазоне сотен мегагерц и гигагерц. Параметры АЛП: диапазон 30 МГц – 8 ГГц; соединители N; КСВН 2–8; усиление 4–10 дБ.

Область применения

  • Измерения диаграмм — АЛП.
  • Испытания на ЭМС — АЛП.
  • Радиомониторинг — АЛП.

Исполнения серии АЛП

АртикулКу, дБКСВНСоединительГабариты, ммЧастоты, МГцЛуч, °КСВН (тип.)ПоляризацияМасса, кг
KADAMM АЛП-100/1000-7-N(р)5-82,5N (розетка)—100-100030°-110°———
KADAMM АЛП-100/2000-6-N(р)6—N (розетка)1503,5×1464,5×82100-2000—1,2линейная1,071
KADAMM АЛП-100/2000-7-N(р)5-82,5N (розетка)—100-200030°-110°———
KADAMM АЛП-100/400-7-N(р)4-72,5N (розетка)—100-40040°-115°———
KADAMM АЛП-1000/2000-7-N(р)7-102,5N (розетка)—1000-200050°-100°———
KADAMM АЛП-200/2000-76-8 6-92 ≤2N (розетка) N (розетка)—200-1000 200-200050°-100° 40°-160°———
KADAMM АЛП-200/600-5-N(р)5-82N (розетка)—200-60050°-125°———
KADAMM АЛП-30/300-5-N(р)-12-58 (30–80 МГц); 3,5 (80–300 МГц)N (розетка)—30-30040°-180°———
KADAMM АЛП-30/3000-6-N(р)6—N (розетка)1765×1452,39×1412,8130-3000—2линейная3,797
KADAMM АЛП-300/1000-7-N(р)4,5-82N (розетка)—300-100040°-160°———
KADAMM АЛП-300/2000-10-N(р)5-82N (розетка)—300-200040°-180°———
KADAMM АЛП-300/2000-8-N(р)8—N (розетка)873,6×855,6×2,441300-2000—1,4линейная0,716
KADAMM АЛП-300/2000-99——2034×840300-2000—1,2линейная—
KADAMM АЛП-400/1000-4-N(р)5-82N (розетка)—400-100060°-130°———
KADAMM АЛП-400/2000-6-N(р)6—N (розетка)458×400(LW)400-2000—1,35линейная0,8
KADAMM АЛП-400/2000-8-N(р)7-102N (розетка)—400-200035°-90°———
KADAMM АЛП-400/3000-6-N(р)6—N (розетка)751,1×713,1×62400-3000—1,5линейная0,747
KADAMM АЛП-400/6000-6-N(р)6—N (розетка)446x351x90400-600070° (E), 40° (H)2вертикальная1,17
KADAMM АЛП-400/8000-5-SMA(р)5—SMA (розетка)465x320x26400-800055° (E), 60° (H)2линейная1,2
KADAMM АЛП-500/3000-6-N(р)6—N (розетка)329,2×319,2×76,8500-3000—1,5линейная0,272
KADAMM АЛП-500/3000-7-N(р)4-92N (розетка)—500-300030°-105°———
KADAMM АЛП-600/1000-10-N(р)9-102,5N (розетка)—600-100045°-65°———

Как выбрать модель

  • Сначала выбирают строку АЛП по частоте — серия перекрывает 30 МГц – 8 ГГц.
  • КСВН моделей АЛП — от 2 до 8: чем ниже, тем меньше отражение в тракте.
  • Усиление моделей АЛП — от 4 до 10 дБ.
  • Масса моделей АЛП — от 0,272 до 3,797 кг.
  • Соединители АЛП — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM АЛП подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии АЛП?
По таблице исполнений АЛП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АЛП?
У АЛП — N; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АЛП?
Диапазон серии АЛП — 30 МГц – 8 ГГц; полоса конкретной модели — в таблице исполнений.
