Рупорные антенны

Рабочая частота, ГГц
Границы моделей: 0,02–330 ГГц. Частота должна входить в рабочий диапазон изделия
Средняя мощность, Вт
Границы моделей: 3–900 Вт
Страницы: 1 2 След.
Страницы: 1 2 След.

Рупорная антенна — плавное расширение волновода, которое согласует его со свободным пространством. Она даёт предсказуемую диаграмму направленности, малые боковые лепестки и стабильное усиление, поэтому служит эталоном в антенных измерениях и облучателем зеркальных антенн. Пирамидальные рупоры стандартного усиления работают в полосе одного волновода, двухгребневые и четырёхгребневые — в полосе в несколько октав.

В разделе KADAMM 36 серий, около 1384 моделей. Измерительные рупоры стандартного усиления АР-СУ-В с волноводным входом — 102 модели 750 МГц – 500 ГГц, с коаксиальным входом АР-СУ-К (65 моделей до 50,1 ГГц) и АР-СУ-ВКП (77 моделей до 90 ГГц). Пирамидальные АР-П — 320 МГц – 330 ГГц, конические АР-К-2 — до 400 ГГц. Широкополосные двухгребневые АРГ-СШ (100 МГц – 67 ГГц) и четырёхгребневые двухполяризационные АРГ-4Г-2П (100 МГц – 54 ГГц). Рупоры круговой поляризации АР-КП и АР-2КП, линзовые антенны АЛ-К (1 – 40 ГГц).

Серии

СерияДиапазонМоделейСоединители
KADAMM ALN1710–2690 МГц1по таблице исполнений
KADAMM APWD4965114900–6500 МГц1по таблице исполнений
KADAMM APWD4965134900–6500 МГц1по таблице исполнений
KADAMM APWD4971154950–7125 МГц1по таблице исполнений
KADAMM APWD4971184900–7125 МГц1по таблице исполнений
KADAMM APWD4971194900–7125 МГц1по таблице исполнений
KADAMM APWD49712054900–7125 МГц1по таблице исполнений

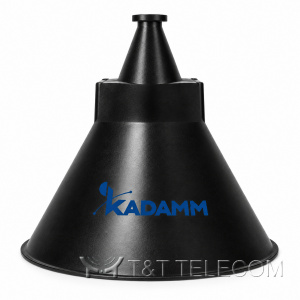

KADAMM АЛ-К1 – 170 ГГц521,0 мм

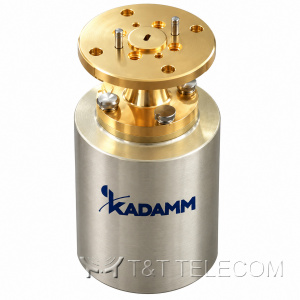

KADAMM АЛ-О22 – 95,8 ГГц51,0 мм

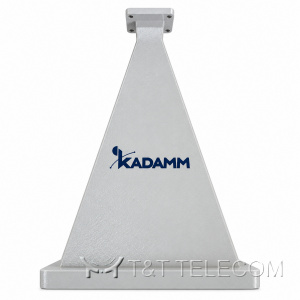

KADAMM АЛ-П11,9 – 40 ГГц5по таблице исполнений

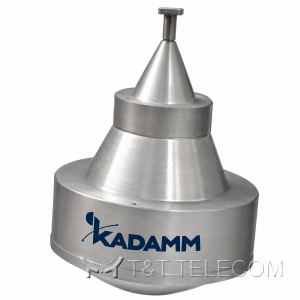

KADAMM АЛ-Ф2,6 – 40 ГГц13по таблице исполнений
KADAMM АР-2КП-К2 – 225 ГГц18SMA
KADAMM АР-2КП-СДК500 МГц – 40 ГГц25N
KADAMM АР-2КП-СДП2 – 8 ГГц8N
KADAMM АР-2КП-Ш1 – 40 ГГц5N

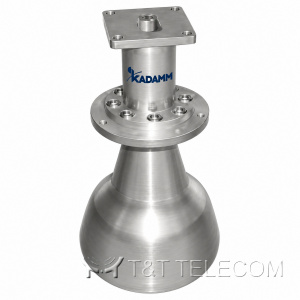

KADAMM АР-Г750 МГц – 220 ГГц449SMA

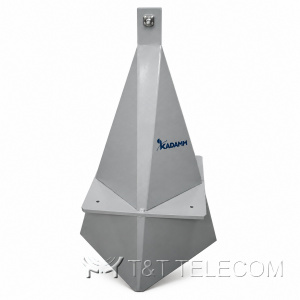

KADAMM АР-Д750 МГц – 220 ГГц49N

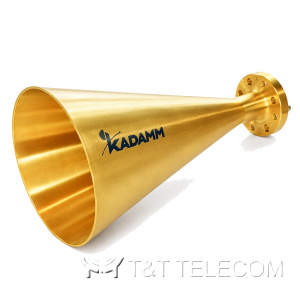

KADAMM АР-К2,07 – 116 ГГц26по таблице исполнений

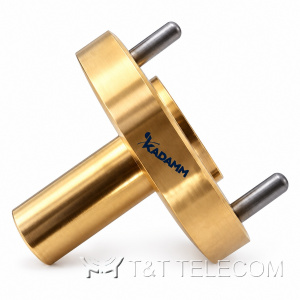

KADAMM АР-К-21,76 – 400 ГГц92SMA

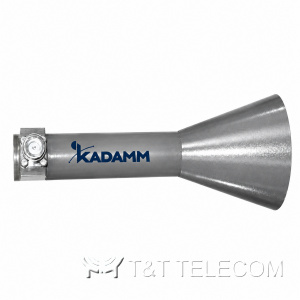

KADAMM АР-КП5 – 110 ГГц15N

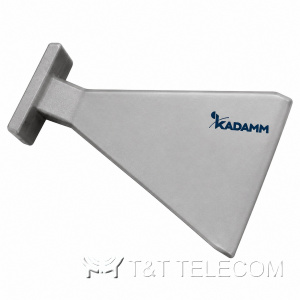

KADAMM АР-П320 МГц – 330 ГГц34N

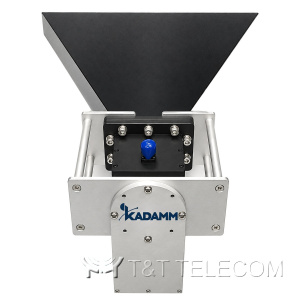

KADAMM АР-С2,6 – 40 ГГц3по таблице исполнений

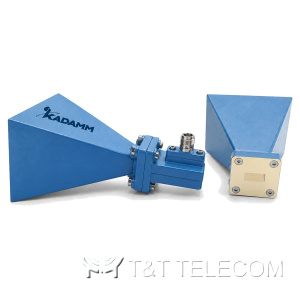

KADAMM АР-СУ960 МГц – 112 ГГц21SMA

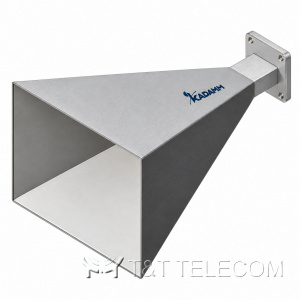

KADAMM АР-СУ-В750 МГц – 750 ГГц118по таблице исполнений

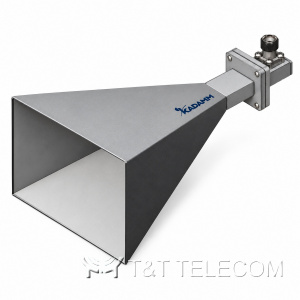

KADAMM АР-СУ-ВКП750 МГц – 90 ГГц77N

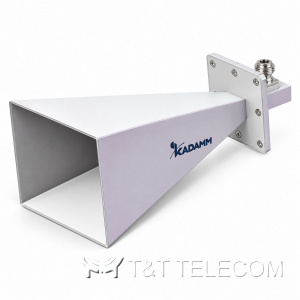

KADAMM АР-СУ-К320 МГц – 50,1 ГГц65N

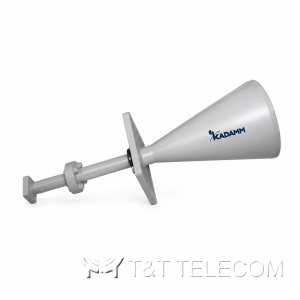

KADAMM АР-СУ-КП900 МГц – 110 ГГц34N

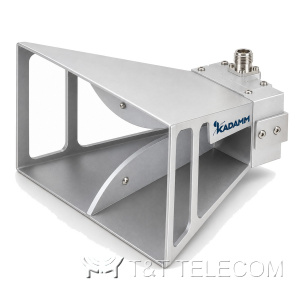

KADAMM АР-Ш200 МГц – 50 ГГц39SMA

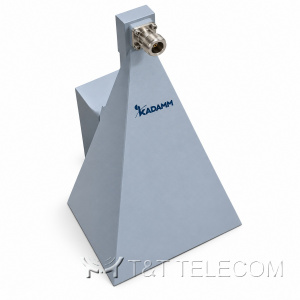

KADAMM АР-Ш-2850 МГц – 45 ГГц10N
KADAMM АР-ЭМС1,2 – 40 ГГц14по таблице исполнений

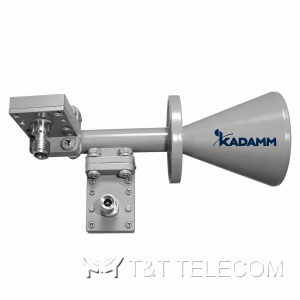

KADAMM АРГ-2П7 – 330 ГГц24N

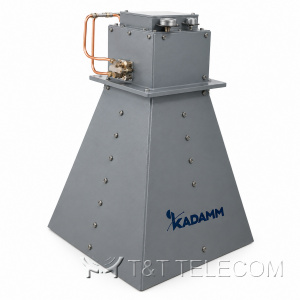

KADAMM АРГ-4Г-2П100 МГц – 54 ГГц58SMA
KADAMM АРГ-4Г-ОТ200 МГц – 50 ГГц21SMA
KADAMM АРГ-О800 МГц – 40 ГГц21SMA
KADAMM АРГ-СШ100 МГц – 110 ГГц70N
KADAMM АРГ-СШ-МГ1 – 40 ГГц6SMA

Где применяют рупорные антенны

  • Эталонные антенны в безэховых камерах для калибровки и измерения усиления методом замещения.
  • Испытания на ЭМС выше 1 ГГц широкополосными двухгребневыми рупорами АРГ-СШ.
  • Облучатели зеркальных антенн и испытания радиолокационных датчиков миллиметрового диапазона.
  • Измерения с круговой поляризацией: спутниковая связь, навигация, проверка поляризационных характеристик.

Как выбрать рупорную антенну

  • Полоса: стандартного усиления АР-СУ — в пределах одного волновода, широкополосные АРГ-О (800 МГц – 40 ГГц) и АРГ-СШ — на несколько октав.
  • Поляризация: линейная (АР-П, АР-СУ), круговая (АР-КП, АР-СУ-КП до 110 ГГц), двойная (АРГ-2П, АРГ-4Г-2П).
  • Вход: волноводный фланец (АР-СУ-В) или коаксиальный N, SMA, 2,92 мм (АР-СУ-К, АР-СУ-ВКП).
  • Уровень боковых лепестков: для низкого — диагональные АР-Д и гофрированные АР-Г.
  • Для узкого луча при малой длине — линзовые антенны АЛ-К, АЛ-П и фокусирующие АЛ-Ф.

Вопросы и ответы

Чем рупорная антенна стандартного усиления отличается от широкополосной?
Стандартного усиления работает в полосе одного волновода и имеет точно рассчитанное усиление; широкополосная гребневая перекрывает несколько октав, но её характеристики меняются по частоте.

Есть ли рупорная антенна 5,8 ГГц?
Да, этот диапазон перекрывают многие серии: пирамидальные АР-П, стандартного усиления АР-СУ-К и широкополосные АРГ-СШ; конкретное исполнение подберём по таблице.

Смотрите также

Назовите диапазон, поляризацию и тип входа — подберём рупорную антенну KADAMM.
