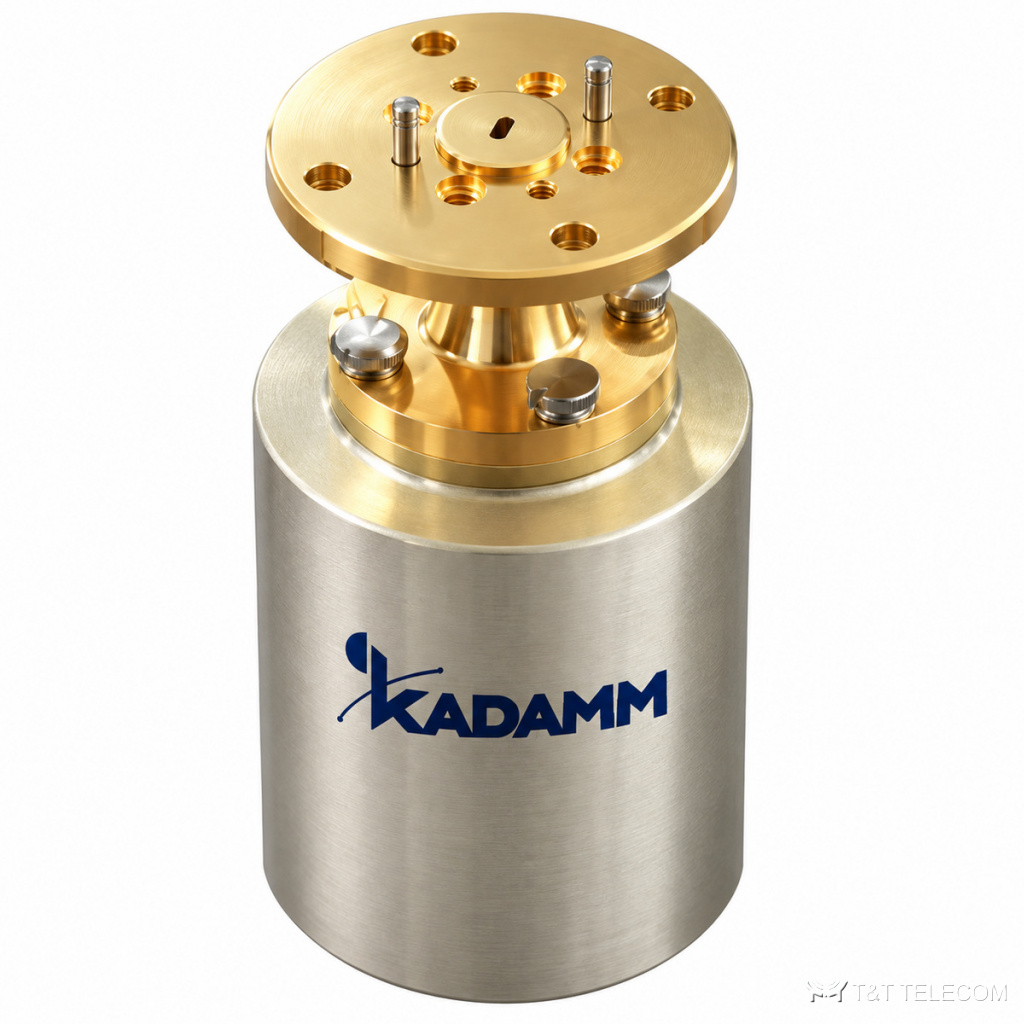

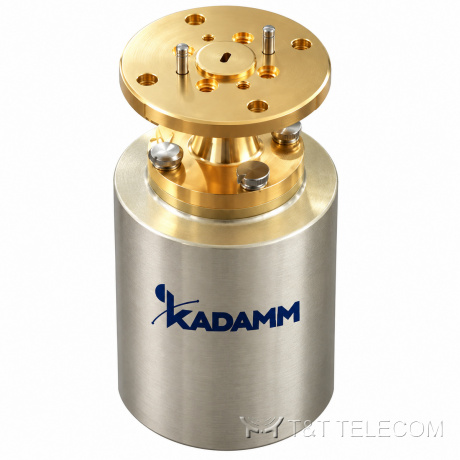

Серия линзовых антенн KADAMM АЛ-О — 22 – 95,8 ГГц, соединители по таблице исполнений, 2 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM АЛ-О — серия из 2 линзовых антенн, 22 – 95,8 ГГц. Линзовые антенны АЛ-О компактнее зеркальных при том же усилении. Параметры АЛ-О: диапазон 22 – 95,8 ГГц; соединители по таблице исполнений; усиление 28–30 дБ.
Для каких задач
- Радиолинии малой дальности — АЛ-О.
- Радиолокационные датчики — АЛ-О.
- Измерения в миллиметровом диапазоне — АЛ-О.
Исполнения серии АЛ-О
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Волновод | Диаметр, мм | Длина, мм |
|---|---|---|---|---|---|---|
| KADAMM АЛ-WR10-28-О | 91,8-95,8 | 28 | FUGP-900 | WR10 | Ø38,4 | 74 |
| KADAMM АЛ-WR34-30-О | 22-30 | 30 | FBP-260 | WR34 | Ø200 | 275 |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 2 |
| Уровень боковых лепестков, плоскость Е, дБ | ≤-25 |
| Уровень боковых лепестков, плоскость Н, дБ | ≤-25 |
Как выбрать модель
- Полоса модели АЛ-О должна перекрывать рабочие частоты (серия: 22 – 95,8 ГГц).
- Усиление моделей АЛ-О — от 28 до 30 дБ.
- Соединители АЛ-О — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АЛ-О подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия АЛ-О?
Диапазон серии АЛ-О — 22 – 95,8 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АЛ-О?
К карточке АЛ-О приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АЛ-О?
По таблице исполнений АЛ-О: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
