Опорно-поворотные устройства для антенн

Подбор по параметрам
Название
Производитель



Опорно-поворотное устройство для антенны держит антенну и поворачивает её по азимуту, углу места или вокруг оси поляризации с заданной точностью. В антенных измерениях ОПУ вращает испытуемую антенну при снятии диаграммы направленности, в рабочих системах — наводит антенну на спутник, цель или корреспондента. Здесь речь идёт об устройствах для антенн, а не о поворотных кругах кранов и экскаваторов.

В разделе KADAMM 8 серий, около 71 модели. Одноосные: азимутальные ОПУ-А (14 моделей), угломестные ОПУ-У (7 моделей), поляризационные ОПУ-П (5 моделей). Двухосные азимут — угол места ОПУ-АУ (11 моделей) и складные ОПУ-АУС (10 моделей), трёхосные с осью поляризации ОПУ-АУП (4 модели). Двухкоординатные XY-устройства ОПУ-Д (14 моделей) и линейные сканеры ОПУ-С (6 моделей) для измерений в ближней зоне. В артикуле указаны тип и грузоподъёмность.

Серии

СерияДиапазонМоделейСоединители

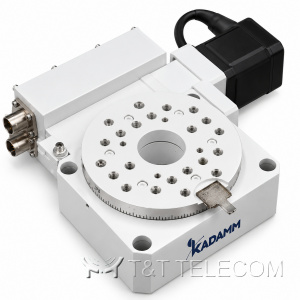

KADAMM ОПУ-А—14—

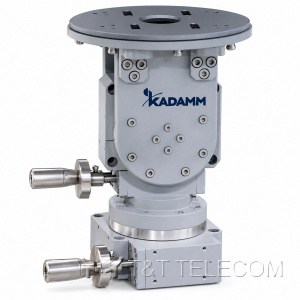

KADAMM ОПУ-АУ—11—

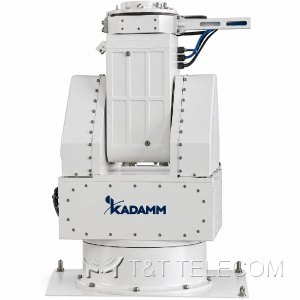

KADAMM ОПУ-АУП—4—

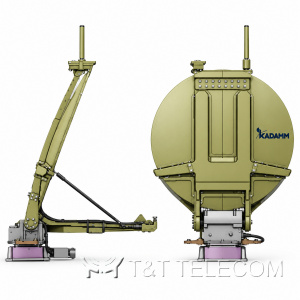

KADAMM ОПУ-АУС—10—

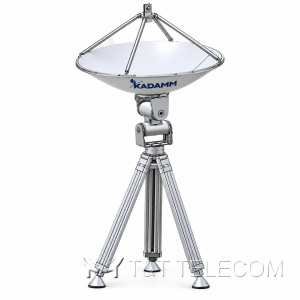

KADAMM ОПУ-Д—14—

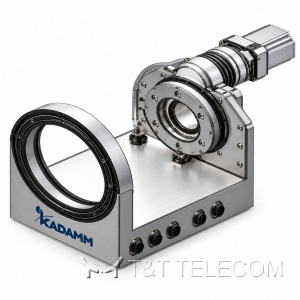

KADAMM ОПУ-П—5—

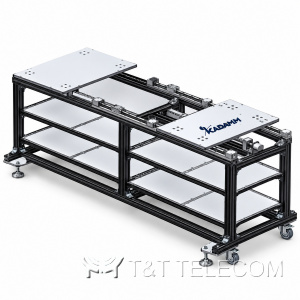

KADAMM ОПУ-С—6—

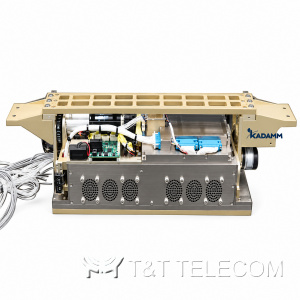

KADAMM ОПУ-У—7—

Где применяют ОПУ для антенн

  • Безэховые камеры и полигоны: снятие диаграмм направленности на азимутальном ОПУ-А или трёхосном ОПУ-АУП.
  • Сканеры ближнего поля: перемещение зонда по плоскости на ОПУ-Д и линейных ОПУ-С.
  • Наведение и сопровождение: двухосные ОПУ-АУ с электроприводом для антенн связи и наблюдения.
  • Мобильные комплексы: складные ОПУ-АУС, которые быстро разворачиваются на месте работы.

Как подобрать опорно-поворотное устройство

  • Число осей: одна (азимут, угол места или поляризация), две (азимут — угол места) или три (с осью поляризации).
  • Грузоподъёмность: масса антенны с кронштейном и облучателем, с запасом на ветровую нагрузку при работе на открытом воздухе.
  • Диапазон перемещений, точность позиционирования и скорость — значения приведены в таблице каждой серии.
  • Тип задачи: для сканирования ближнего поля нужны XY-устройства ОПУ-Д или линейные ОПУ-С, для дальней зоны — поворотные.
  • Интерфейс управления и совместимость с ПО измерительного комплекса уточните до заказа.

Вопросы и ответы

Какое ОПУ нужно для измерения диаграммы направленности?
Чаще всего азимутальное ОПУ-А под испытуемую антенну и поляризационное ОПУ-П под вспомогательную; для полной трёхмерной диаграммы — трёхосное ОПУ-АУП.

Как узнать грузоподъёмность модели?
Она закодирована в артикуле KADAMM и приведена в таблице серии вместе с массой, диапазоном углов и скоростью.

Смотрите также

Укажите массу антенны, число осей и задачу — подберём опорно-поворотное устройство KADAMM.
