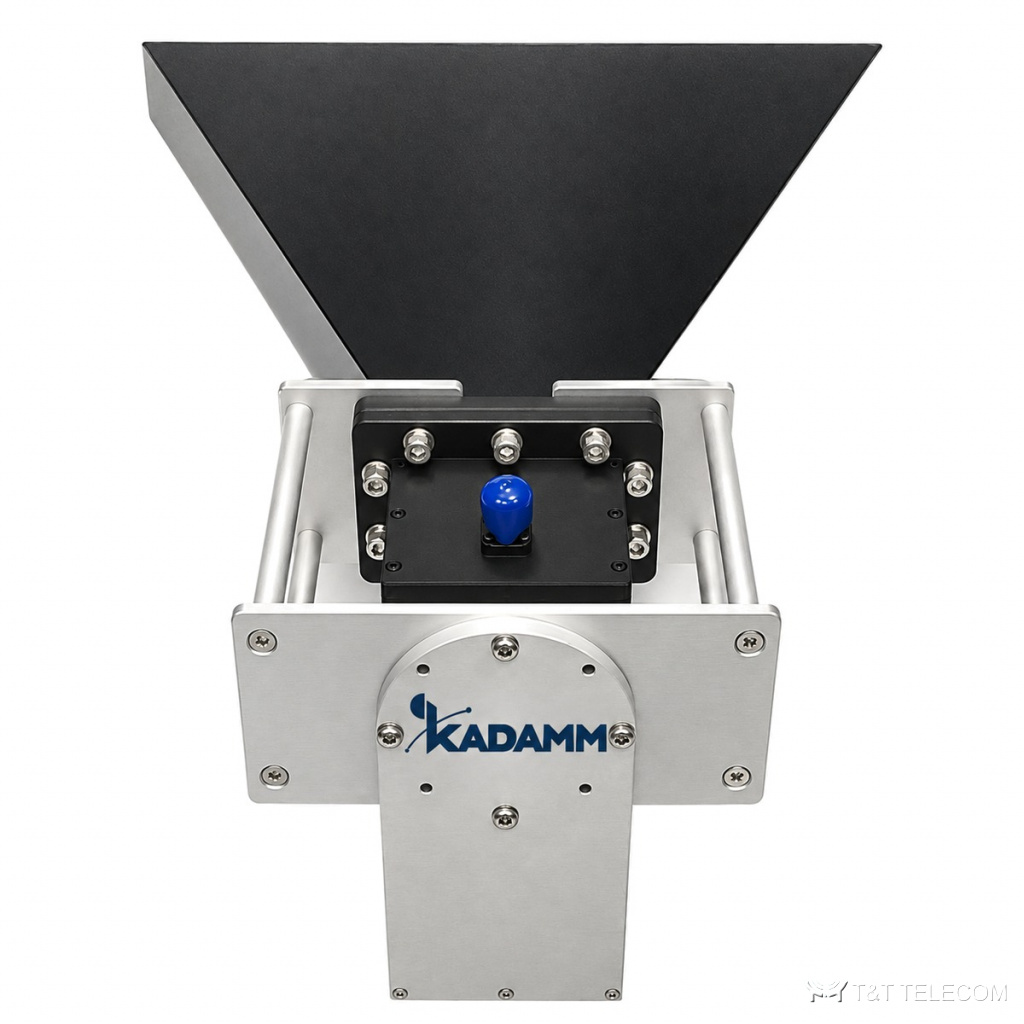

Серия KADAMM АР-С — серия из 3 рупорных антенн, 2,6 – 40 ГГц. АР-С — измерительные и рабочие антенны с предсказуемым усилением и диаграммой. Основное о АР-С: диапазон 2,6 – 40 ГГц; соединители по таблице исполнений; усиление 10–13 дБ.
Область применения
- Радиолинии и испытательные стенды — АР-С.
- Измерения диаграмм направленности и ЭМС — АР-С.
- Облучатели зеркальных антенн — АР-С.
Исполнения серии АР-С
| Артикул | Частоты, ГГц | Ку, дБ | Габариты, мм | Волновод | КСВН (тип.) | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM АР-WR187-10-С | 3,95-5,85 | 10 | 344,1×207,8×73,5 | WR187 | 1,2 | 0,668 |
| KADAMM АР-WR28-10-С | 26,5-40 | 10 | 63,9×40,2×24,4 | WR28 | 1,2 | 0,026 |
| KADAMM АР-WR284-13-С | 2,6-3,9 | 13 | 681,4×396,1×76,2 | WR284 | 1,5 | 2,342 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Поляризация | линейная |
| Материал | алюминий |
| Покрытие | окраска |
На что смотреть при выборе
- Полоса модели АР-С должна перекрывать рабочие частоты (серия: 2,6 – 40 ГГц).
- Усиление моделей АР-С — от 10 до 13 дБ.
- Масса моделей АР-С — от 0,026 до 2,342 кг.
- Соединители АР-С — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АР-С по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у АР-С?
У АР-С — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АР-С?
Диапазон серии АР-С — 2,6 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АР-С?
К карточке АР-С приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
