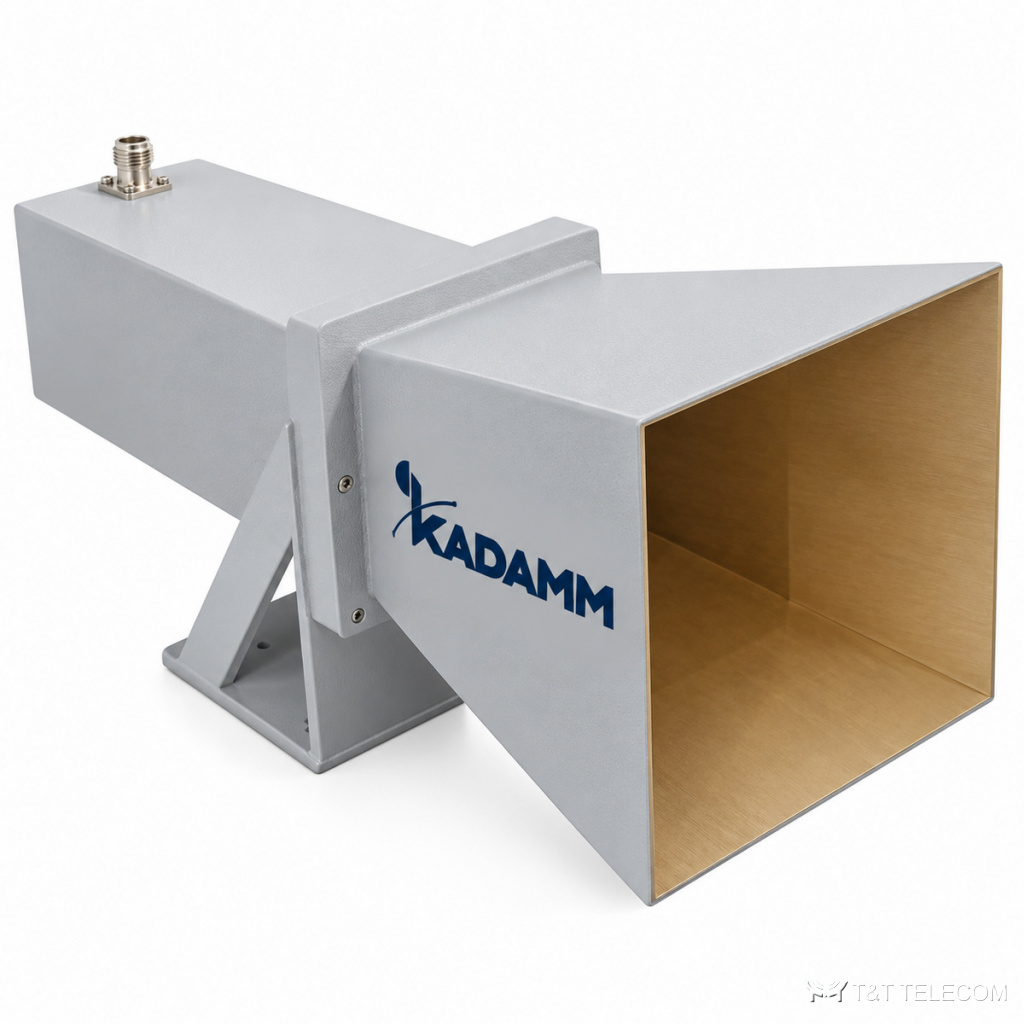

KADAMM АР-2КП-СДП — серия из 8 рупорных антенн, 2 – 8 ГГц. АР-2КП-СДП — измерительные и рабочие антенны с предсказуемым усилением и диаграммой. Коротко о АР-2КП-СДП: диапазон 2 – 8 ГГц; соединители N; КСВН 1,5–2; усиление 10–20 дБ.
Где применяют
- Измерения диаграмм направленности и ЭМС — АР-2КП-СДП.
- Облучатели зеркальных антенн — АР-2КП-СДП.
- Радиолинии и испытательные стенды — АР-2КП-СДП.
Исполнения серии АР-2КП-СДП
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Эллипт., дБ | Полоса | Коэффициент усиления (по заказу), дБ | Поляризация |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АР-2000/6000-10-SMA(р)-ДКП-П | 2-6 | 10 | — | SMA (розетка) | 140,4×140,4×223,6 | менее 2 | — | — | двойная круговая |
| KADAMM АР-2000/6000-13-N(р)-ДКП-П | 2-6 | 13 | — | N (розетка) | 249,0×241,7×250,9 | — | — | — | двойная круговая |
| KADAMM АР-2000/6000-15-N(р)-ДКП-П | 2-6 | 15 | 2 | N (розетка) | 244,9×244,9×344,0 | менее 2 | — | — | двойная круговая |
| KADAMM АР-2600/4000-10-N(р)-ДКП-П | 2,6-4 | 10-20 | 1,5 | N (розетка) | 400×170×170 | ≤1,5 ≤2,5 | ≤10% ≤20% | 10-20 | — |
| KADAMM АР-3500/5000-10-N(р)-ДКП-П | 3,5-5 | 10-20 | 1,5 | N (розетка) | 350×140×140 | ≤1,5 ≤2,5 | ≤10% ≤20% | 10-20 | — |
| KADAMM АР-4000/6000-10-N(р)-ДКП-П | 4,0-6 | 10-20 | 1,5 | N (розетка) | 300×110×110 | ≤1,5 ≤2,5 | ≤10% ≤20% | 10-20 | — |
| KADAMM АР-4500/7000-10-N(р)-ДКП-П | 4,5-7 | 10-20 | 1,5 | N (розетка) | 280×100×100 | ≤1,5 ≤2,5 | ≤10% ≤20% | 10-20 | — |
| KADAMM АР-5000/8000-10-N(р)-ДКП-П | 5-8 | 10-20 | 1,5 | N (розетка) | 260×90×90 | ≤1,5 ≤2,5 | ≤10% ≤20% | 10-20 | — |
Подбор исполнения
- Сначала выбирают строку АР-2КП-СДП по частоте — серия перекрывает 2 – 8 ГГц.
- КСВН моделей АР-2КП-СДП — от 1,5 до 2: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АР-2КП-СДП — от 10 до 20 дБ.
- Соединители АР-2КП-СДП — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АР-2КП-СДП подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у АР-2КП-СДП?
У АР-2КП-СДП — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АР-2КП-СДП?
Диапазон серии АР-2КП-СДП — 2 – 8 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АР-2КП-СДП?
К карточке АР-2КП-СДП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
