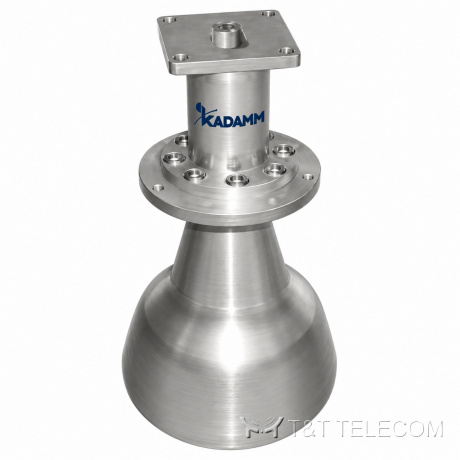

Серия рупорных антенн KADAMM АР-Г — 1,76 – 220 ГГц, соединители SMA, 28 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

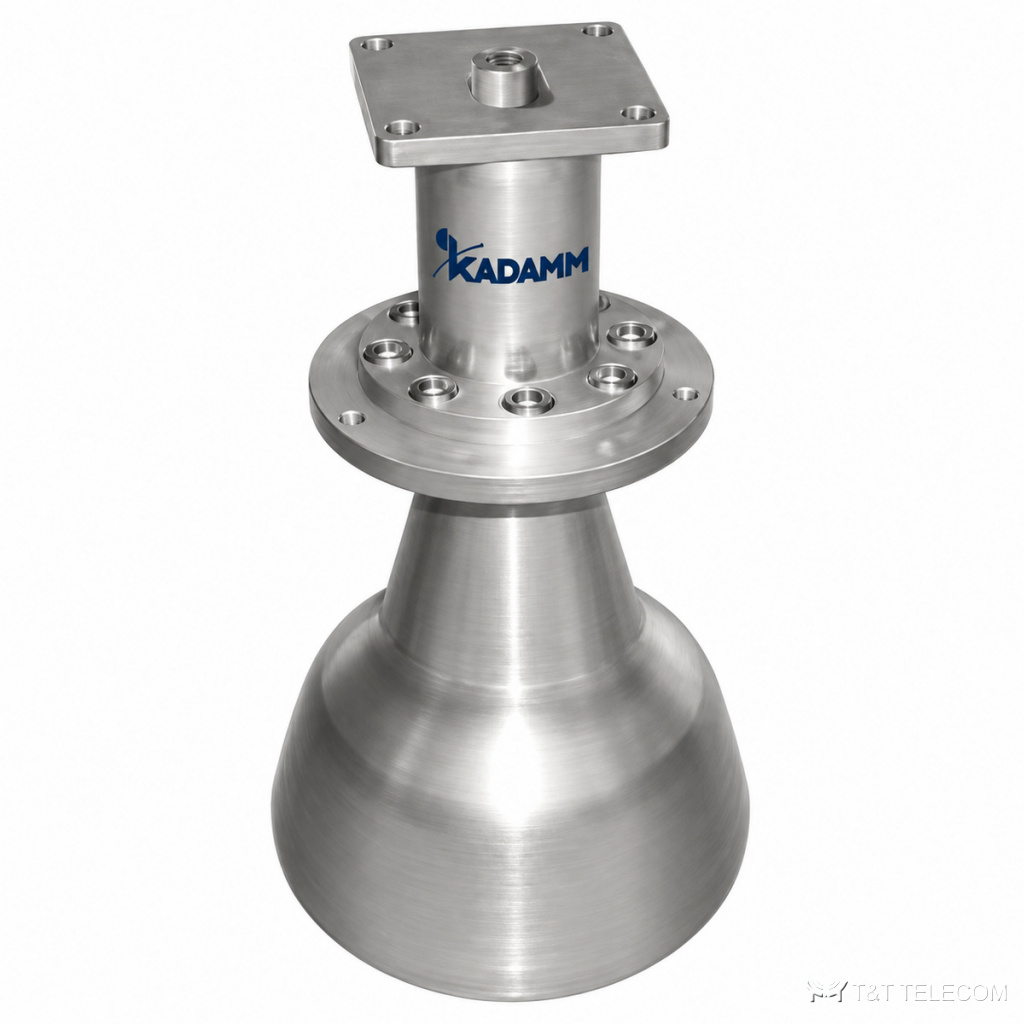

KADAMM АР-Г — серия из 28 рупорных антенн, 1,76 – 220 ГГц. Рупоры АР-Г применяют как эталонные антенны при измерениях и испытаниях. Параметры АР-Г: диапазон 1,76 – 220 ГГц; соединители SMA; КСВН 1,3–1,5; усиление 10–22 дБ.
Где применяют
- Измерения диаграмм направленности и ЭМС — АР-Г.
- Облучатели зеркальных антенн — АР-Г.
- Радиолинии и испытательные стенды — АР-Г.
Исполнения серии АР-Г
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Диаметр, мм | Входной интерфейс, мм |
|---|---|---|---|---|---|
| KADAMM АР-10000/15000-20-SMA(р)-Г | 10-15 | 20 | 1,3 | — | — |
| KADAMM АР-12400/18000-16-SMA(р)-Г | 12,4-18 | 16 | 1,5 | — | — |
| KADAMM АР-140000/220000-22-Г | 140-220 | 22 | — | — | — |
| KADAMM АР-18000/22000-20-2,92(р)-Г | 18-22 | 20 | — | — | — |
| KADAMM АР-26500/40000-15-Г | 26,5-40 | 15 | — | — | — |
| KADAMM АР-50000/75000-16-1,0(р)-Г | 50-75 | 16 | 1,5 | — | — |
| KADAMM АР-6500/10600-15-N(р)-Г | 6,5-10,6 | 15 | 1,5 | — | — |
| KADAMM АР-Ø114,58-10-Г | 1,76-2,42 | 10 | 1,5 | Ø245 | Ø114,58 |
| KADAMM АР-Ø12,7-10-Г | 15,9-21,8 | 10 | 1,5 | Ø30 | Ø12,7 |
| KADAMM АР-Ø15,088-10-Г | 13,4-18,4 | 10 | 1,5 | Ø35 | Ø15,088 |
| KADAMM АР-Ø17,415-10-Г | 11,6-15,9 | 10 | 1,5 | Ø42 | Ø17,415 |
| KADAMM АР-Ø2,388-10-Г | 84,8-116 | 10 | 1,5 | Ø7,5 | Ø2,388 |
| KADAMM АР-Ø23,825-10-Г | 8,5-11,5 | 10 | 1,5 | Ø54 | Ø23,825 |
| KADAMM АР-Ø27,788-10-Г | 7,3-9,5 | 10 | 1,5 | Ø62 | Ø27,788 |
| KADAMM АР-Ø3,175-10-Г | 63,5-87,2 | 10 | 1,5 | Ø9 | Ø3,17 |
| KADAMM АР-Ø3,581-10-Г | 56,6-77,5 | 10 | 1,5 | Ø10 | Ø3,581 |
| KADAMM АР-Ø32,537-10-Г | 6,3-8,5 | 10 | 1,5 | Ø70 | Ø32,537 |
| KADAMM АР-Ø38,1-10-Г | 5,3-7,3 | 10 | 1,5 | Ø84 | Ø38,1 |
| KADAMM АР-Ø4,369-10-Г | 46,3-63,5 | 10 | 1,5 | Ø12 | Ø4,369 |
| KADAMM АР-Ø44,45-10-Г | 4,55-6,23 | 10 | 1,5 | Ø96 | Ø44,45 |
| KADAMM АР-Ø5,563-10-Г | 36,4-49,8 | 10 | 1,5 | Ø15 | Ø5,563 |
| KADAMM АР-Ø51,99-10-Г | 3,9-5,3 | 10 | 1,5 | Ø110 | Ø51,99 |
| KADAMM АР-Ø7,137-10-Г | 28,3-38,8 | 10 | 1,5 | Ø18 | Ø7,137 |
| KADAMM АР-Ø71,42-10-Г | 2,83-3,88 | 10 | 1,5 | Ø154 | Ø71,42 |
| KADAMM АР-Ø8,331-10-Г | 24,3-33,2 | 10 | 1,5 | Ø20 | Ø8,331 |
| KADAMM АР-Ø83,62-10-Г | 2,45-3,3 | 10 | 1,5 | Ø176 | Ø83,62 |
| KADAMM АР-Ø9,525-10-Г | 21,2-29,1 | 10 | 1,5 | Ø24 | Ø9,525 |
| KADAMM АР-Ø97,87-10-Г | 2,1-2,8 | 10 | 1,5 | Ø205 | Ø97,87 |
На что смотреть при выборе
- Сначала выбирают строку АР-Г по частоте — серия перекрывает 1,76 – 220 ГГц.
- КСВН моделей АР-Г — от 1,3 до 1,5: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АР-Г — от 10 до 22 дБ.
- Соединители АР-Г — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АР-Г по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на АР-Г?
К карточке АР-Г приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АР-Г?
По таблице исполнений АР-Г: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АР-Г?
У АР-Г — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
