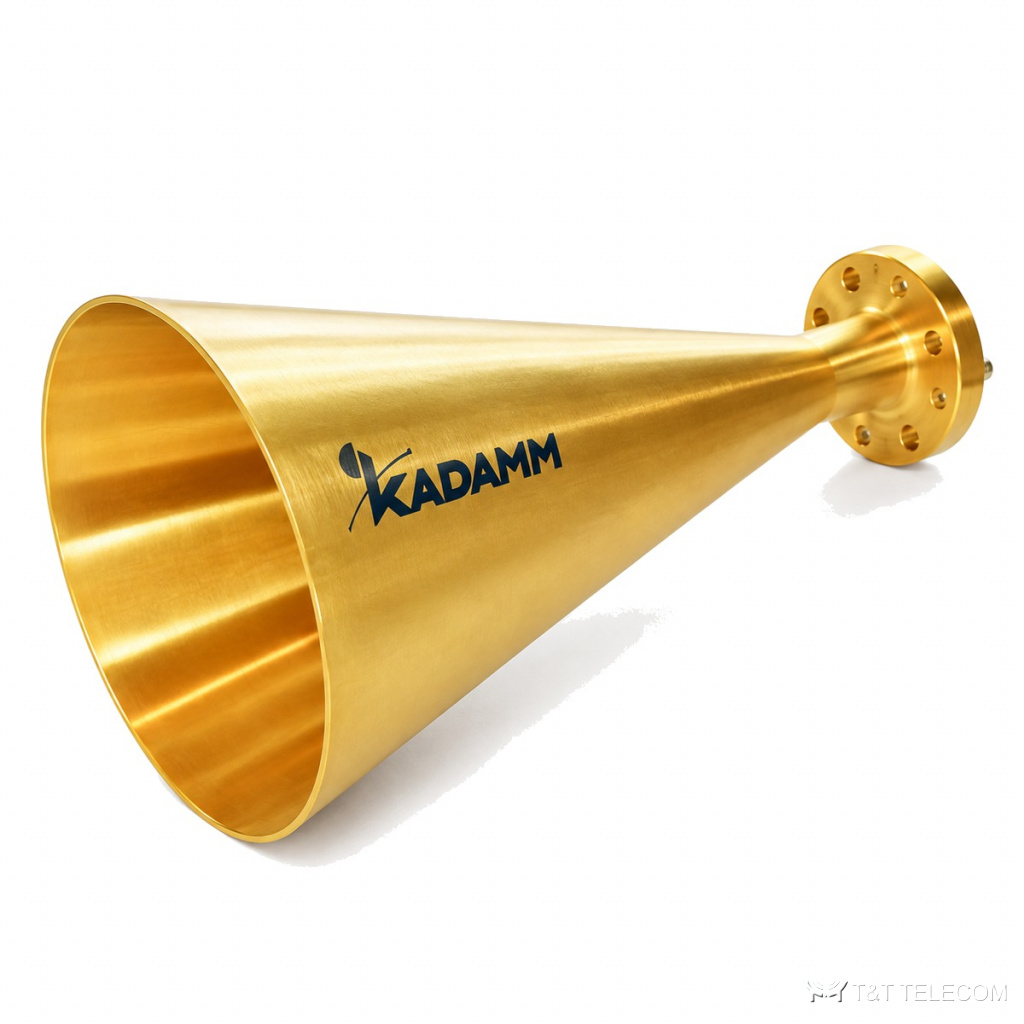

Серия рупорных антенн KADAMM АР-К — 2,07 – 116 ГГц, соединители по таблице исполнений, 26 моделей

Серия рупорных антенн KADAMM АР-К — 2,07 – 116 ГГц, соединители по таблице исполнений, 26 моделей
Рупорные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АР-К — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Серия KADAMM АР-К — серия из 26 рупорных антенн, 2,07 – 116 ГГц. АР-К — измерительные и рабочие антенны с предсказуемым усилением и диаграммой. Параметры АР-К: диапазон 2,07 – 116 ГГц; соединители по таблице исполнений; усиление 10–25 дБ.

Для каких задач

  • Радиолинии и испытательные стенды — АР-К.
  • Измерения диаграмм направленности и ЭМС — АР-К.
  • Облучатели зеркальных антенн — АР-К.

Исполнения серии АР-К

АртикулЧастоты, ГГцУсиление, дБСоединитель
KADAMM АР-104-X9,97–13,715, 18, 20, 22C104
KADAMM АР-120-X11,6–15,915, 18, 20, 22C120
KADAMM АР-140-X13,4–18,418, 20, 22, 25C140
KADAMM АР-165-X15,9–22,818, 20, 22, 25C165
KADAMM АР-190-X18,2–24,918, 20, 22, 25C190
KADAMM АР-22-X2,07–2,8310, 12, 15, 18C22
KADAMM АР-220-X21,2–29,118, 20, 22, 25C220
KADAMM АР-25-X2,42–3,3110, 12, 15, 18C25
KADAMM АР-255-X24,3–33,218, 20, 22, 25C255
KADAMM АР-290-X28,3–38,818, 20, 22, 25C290
KADAMM АР-30-X2,83–3,8810, 12, 15, 18C30
KADAMM АР-330-X31,8–4318, 20, 22, 25C330
KADAMM АР-35-X3,13–4,5410, 12, 15, 18C35
KADAMM АР-380-X36,4–49,818, 20, 22, 25C380
KADAMM АР-40-X3,89–5,3312, 15, 18, 20C40
KADAMM АР-430-X42,4–58,118, 20, 22, 25C430
KADAMM АР-48-X4,54–6,2312, 15, 18, 20C48
KADAMM АР-495-X46,3–63,518, 20, 22, 25C495
KADAMM АР-56-X5,3–7,2712, 15, 18, 20C56
KADAMM АР-580-X56,6–77,518, 20, 22, 25C580
KADAMM АР-65-X6,21–8,5112, 15, 18, 20C65
KADAMM АР-660-X63,5–87,218, 20, 22, 25C660
KADAMM АР-76-X7,27–9,9715, 18, 20, 22C76
KADAMM АР-765-X72,7–99,718, 20, 22, 25C765
KADAMM АР-89-X8,49–11,615, 18, 20, 22C89
KADAMM АР-890-X84,8–11618, 20, 22, 25C890

Общие характеристики

ПараметрЗначение
КСВН, не более1,25

Подбор исполнения

  • Сначала выбирают строку АР-К по частоте — серия перекрывает 2,07 – 116 ГГц.
  • Усиление моделей АР-К — от 10 до 25 дБ.
  • Соединители АР-К — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM АР-К подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии АР-К?
По таблице исполнений АР-К: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АР-К?
У АР-К — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АР-К?
Диапазон серии АР-К — 2,07 – 116 ГГц; полоса конкретной модели — в таблице исполнений.
