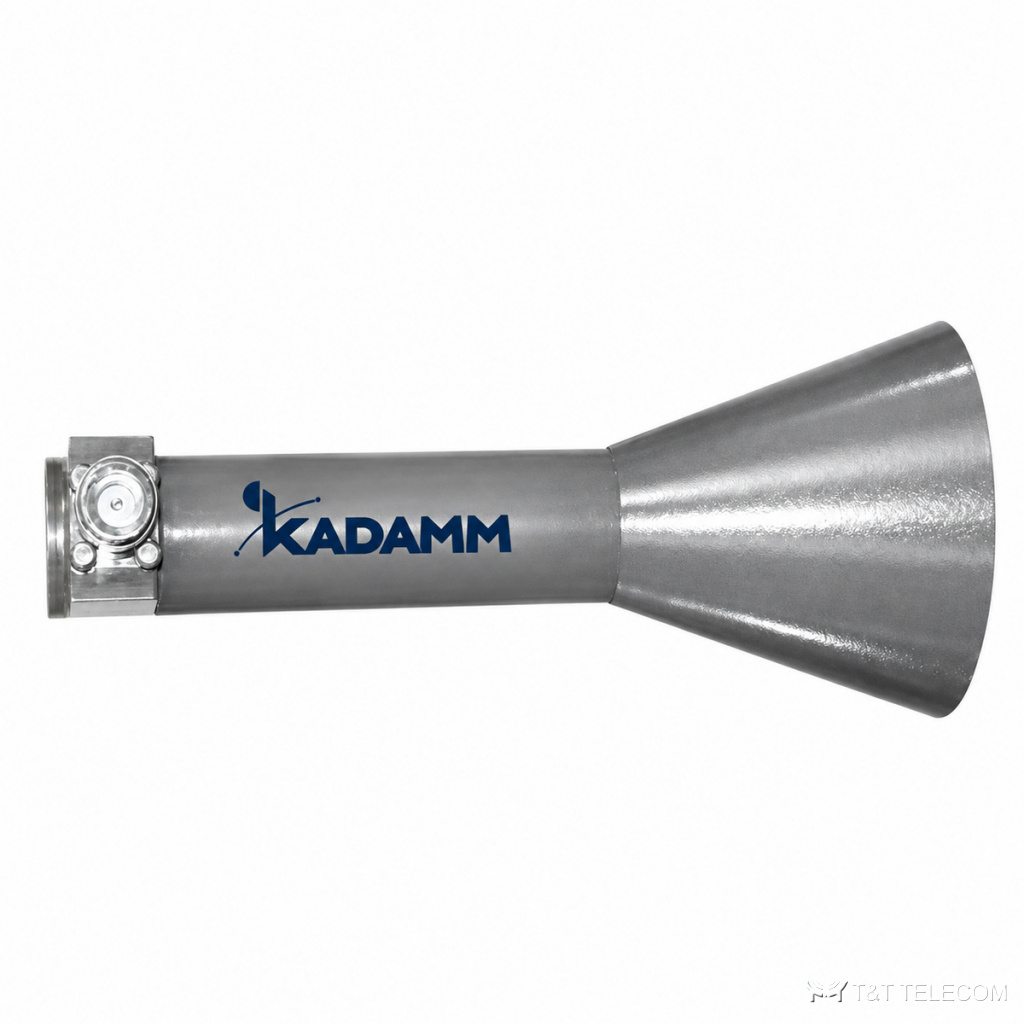

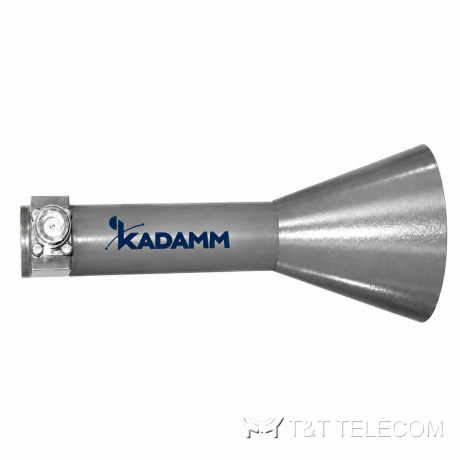

Серия рупорных антенн KADAMM АР-КП — 5 – 110 ГГц, соединители N, 15 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM АР-КП — серия из 15 рупорных антенн, 5 – 110 ГГц. АР-КП — измерительные и рабочие антенны с предсказуемым усилением и диаграммой. Основное о АР-КП: диапазон 5 – 110 ГГц; соединители N; КСВН 1,5–2,5; усиление 10–25 дБ.
Область применения
- Радиолинии и испытательные стенды — АР-КП.
- Измерения диаграмм направленности и ЭМС — АР-КП.
- Облучатели зеркальных антенн — АР-КП.
Исполнения серии АР-КП
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Эллипт., дБ | Полоса | Коэффициент усиления (по заказу), дБ |
|---|---|---|---|---|---|---|---|
| KADAMM АР-10000/15000-N(р)-КП | 10-15 | 10-20 | 1,6 | N (розетка) | ≤0,5 ≤2 | ≤5% ≤15% | 10-20 |
| KADAMM АР-12400/18000-SMA(р)-КП | 12,4-18 | 10-20 | 1,6 | SMA (розетка) | ≤0,5 ≤2 | ≤5% ≤15% | 10-20 |
| KADAMM АР-15000/22000-2,92(р)-КП | 15-22 | 10-25 | 1,6 | 2,92 (розетка) | ≤0,5 ≤2 ≤2 | ≤5% ≤15% ≤15% | 10-25 |
| KADAMM АР-15000/22000-SMA(р)-КП | 15-22 | 10-25 | 1,6 | SMA (розетка) | ≤0,5 ≤2 | ≤5% ≤15% | 10-25 |
| KADAMM АР-18000/40000-12-2,92(р)-КП | 18-40 | 12 | — | — | — | — | — |
| KADAMM АР-22000/33000-2,92(р)-КП | 22-33 | 10-25 | 1,6 | 2,92 (розетка) | ≤0,5 ≤2 | ≤5% ≤15% | 10-25 |
| KADAMM АР-26500/40000-2,92(р)-КП | 26,5-40 | 10-25 | 1,6 | 2,92 (розетка) | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤15% | 10-25 |
| KADAMM АР-33000/50000-КП | 33-50 | 10-25 | 1,5 | FUGP400 | ≤0,5 ≤2 | ≤5% ≤15% | 10-25 |
| KADAMM АР-40000/60000-КП | 40-60 | 10-25 | 1,5 | FUGP500 | ≤0,5 ≤2 | ≤5% ≤15% | 10-25 |
| KADAMM АР-5000/8000-N(р)-КП | 5-8 | 10-20 | 1,5 ≤1,6 ≤1,8 ≤2 ≤2,5 | N (розетка) | ≤0,5 ≤1 ≤2,5 ≤3,5 ≤4 | ≤5% ≤10% ≤20% ≤40% ≤67% | 10-20 |
| KADAMM АР-50000/75000-КП | 50-75 | 10-25 | 1,5 | FUGP620 | ≤0,5 ≤2 | ≤5% ≤15% | 10-25 |
| KADAMM АР-60000/90000-КП | 60-90 | 10-25 | 1,5 | FUGP740 | ≤0,5 ≤2 | ≤5% ≤15% | 10-25 |
| KADAMM АР-7000/10000-N(р)-КП | 7-10 | 10-20 | 1,5 ≤1,8 | N (розетка) | ≤0,5 ≤2 | ≤5% ≤15% | 10-20 |
| KADAMM АР-75000/110000-КП | 75-110 | 10-25 | 1,6 | FUGP900 | ≤0,5 ≤2 | ≤5% ≤15% | 10-25 |
| KADAMM АР-8000/12400-N(р)-КП | 8-12,4 | 10-20 | 1,5 | N (розетка) | ≤0,5 ≤2 | ≤5% ≤15% | 10-20 |
Подбор исполнения
- Полоса модели АР-КП должна перекрывать рабочие частоты (серия: 5 – 110 ГГц).
- КСВН моделей АР-КП — от 1,5 до 2,5: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АР-КП — от 10 до 25 дБ.
- Соединители АР-КП — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АР-КП по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у АР-КП?
У АР-КП — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АР-КП?
Диапазон серии АР-КП — 5 – 110 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АР-КП?
К карточке АР-КП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
