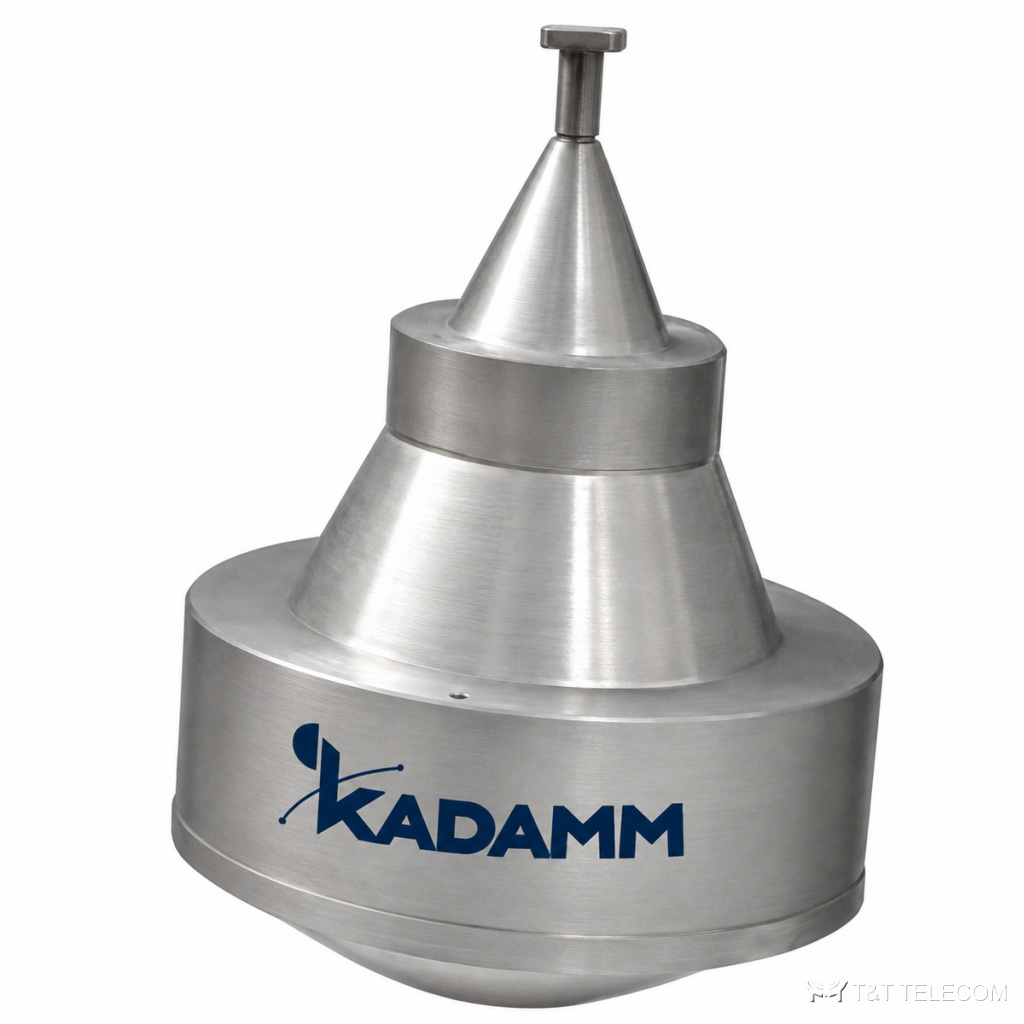

Серия KADAMM АЛ-Ф — серия из 13 линзовых антенн, 2,6 – 40 ГГц. АЛ-Ф формируют узкий луч диэлектрической линзой в коническом рупоре. Параметры АЛ-Ф: диапазон 2,6 – 40 ГГц; соединители по таблице исполнений.

Где применяют

Радиолинии малой дальности — АЛ-Ф.
Радиолокационные датчики — АЛ-Ф.
Измерения в миллиметровом диапазоне — АЛ-Ф.

Исполнения серии АЛ-Ф

Артикул	Частоты, ГГц	Соединитель	Волновод	Диаметр, мм	Фокусное расстояние, мм	Диаметр пятна фокусировки, мм
KADAMM АЛ-WR112-Ф	6,57-9,99	FBP-84	WR112	250	500	≤60
KADAMM АЛ-WR137-Ф	5,38-8,17	FDP-70	WR137	250	500	≤80
KADAMM АЛ-WR159-Ф	4,9-7,0	FDP-58	WR159	250	500	≤80
KADAMM АЛ-WR187-Ф	4-6	FDP-48	WR187	300	500	≤120
KADAMM АЛ-WR229-Ф	3,3-4,9	FDP-40	WR229	300	500	≤200
KADAMM АЛ-WR28-Ф	26,5-40,0	FBP-320	WR28	100	100	≤25
KADAMM АЛ-WR284-Ф	2,6-4	FDP-32	WR284	300	500	≤200
KADAMM АЛ-WR34-Ф	21,7-33,0	FBP-260	WR34	100	100	≤30
KADAMM АЛ-WR42-Ф	17,6-26,7	FBP-220	WR42	100	200	≤35
KADAMM АЛ-WR51-Ф	14,5-22,0	FBP-180	WR51	100	200	≤40
KADAMM АЛ-WR62-Ф	11,9-18,0	FBP-140	WR62	200	300	≤50
KADAMM АЛ-WR75-Ф	9,84-15,0	FBP-120	WR75	200	300	≤60
KADAMM АЛ-WR90-Ф	8,2-12,4	FBP-100	WR90	200	300	≤60

Общие характеристики

Параметр	Значение
КСВН, не более	2,5

На что смотреть при выборе

Полоса модели АЛ-Ф должна перекрывать рабочие частоты (серия: 2,6 – 40 ГГц).
Соединители АЛ-Ф — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM АЛ-Ф по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии АЛ-Ф?
По таблице исполнений АЛ-Ф: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АЛ-Ф?
У АЛ-Ф — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АЛ-Ф?
Диапазон серии АЛ-Ф — 2,6 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
