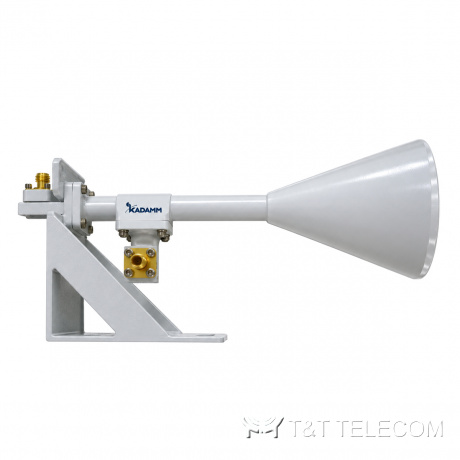

Серия рупорных антенн KADAMM АР-2КП-К — 2 – 110 ГГц, соединители SMA, 17 моделей

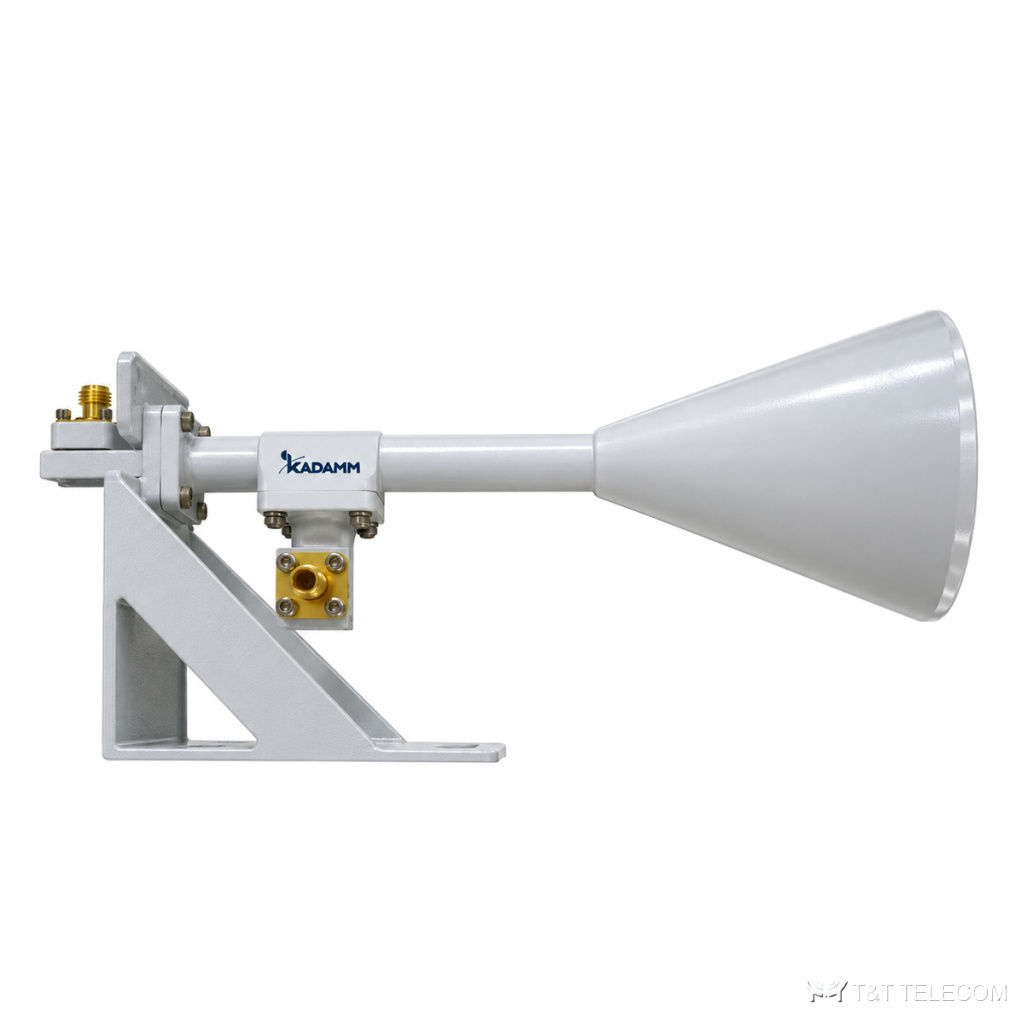

Серия рупорных антенн KADAMM АР-2КП-К — 2 – 110 ГГц, соединители SMA, 17 моделей
Рупорные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АР-2КП-К — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Серия KADAMM АР-2КП-К — серия из 17 рупорных антенн, 2 – 110 ГГц. АР-2КП-К — измерительные и рабочие антенны с предсказуемым усилением и диаграммой. Параметры АР-2КП-К: диапазон 2 – 110 ГГц; соединители SMA; КСВН 1,3–1,8; усиление 7–20 дБ.

Где применяют

  • Радиолинии и испытательные стенды — АР-2КП-К.
  • Измерения диаграмм направленности и ЭМС — АР-2КП-К.
  • Облучатели зеркальных антенн — АР-2КП-К.

Исполнения серии АР-2КП-К

АртикулЧастоты, ГГцКу, дБКСВНСоединительГабариты, ммЭллипт., дБПолосаПоляризацияМасса, кг
KADAMM АР-10000/15000-15-N(р)-ДКП10-15—1,5 ≤1,8N (розетка)Ø80x280 Ø80x300≤0,5 ≤2 ≤3≤5% ≤15% ≤40%——
KADAMM АР-10300/15000-9-SMA(р)-ДКП10,3-159—SMA (розетка)274,4×163,4×139,5——двойная круговая2,016
KADAMM АР-10500/14500-20-ДКП10,5-14,520——436,7×154,2×132,9менее 0,98—двойная круговая1,34
KADAMM АР-12400/18000-15-SMA(р)-ДКП12,4-18—1,5 ≤1,8SMA (розетка)Ø68x250 Ø68x260≤0,5 ≤2 ≤3≤5% ≤15% ≤40%——
KADAMM АР-15000/22000-15-SMA(р)-ДКП15-22—1,5 ≤1,8SMA (розетка)Ø58x220 Ø58x240≤0,5 ≤2 ≤3≤5% ≤15% ≤40%——
KADAMM АР-17000/22000-10-SMA(р)-ДКП17-22101,3SMA (розетка)121,6×93,6×30,8менее 0,75—двойная круговая0,058
KADAMM АР-18000/26000-15-2,92(р)-ДКП18-26—1,5 ≤1,82,92 (розетка)Ø50x180 Ø50x200≤0,5 ≤2 ≤3≤5% ≤15% ≤40%——
KADAMM АР-2000/12000-7-SMA(р)-ДКП2-127—SMA (розетка)75×75×108,660,5-1,6—двойная круговаяуточняйте у менеджера
KADAMM АР-22000/33000-15-2,92(р)-ДКП22-33—1,5 ≤1,82,92 (розетка)Ø38x150 Ø38x180≤0,5 ≤2 ≤3≤5% ≤15% ≤40%——
KADAMM АР-26500/40000-15-2,92(р)-ДКП26,5-40—1,5 ≤1,82,92 (розетка)Ø32x130 Ø32x150≤0,5 ≤2 ≤3≤5% ≤15% ≤40%——
KADAMM АР-27000/32000-15-ДКП27-3215—2,92 (розетка)104,64×56×56——двойная круговая0,105
KADAMM АР-33000/50000-15-ДКП33-50—1,5 ≤1,8FUGPØ26x120 Ø26x140≤1 ≤2 ≤3≤5% ≤15% ≤40%——
KADAMM АР-5000/8000-15-N(р)-ДКП5-8—1,5 ≤1,8N (розетка)Ø145x420 Ø145x450≤0,5 ≤2 ≤3≤5% ≤15% ≤40%——
KADAMM АР-7000/10000-15-N(р)-ДКП7-10—1,5 ≤1,8N (розетка)Ø125x400 Ø125x420≤0,5 ≤2 ≤3≤5% ≤15% ≤40%——
KADAMM АР-75000/110000-20-ДКП75-11020——58,5×19,8×21,8——левая и правая круговая0,127
KADAMM АР-8000/12400-15-N(р)-ДКП8-12,4—1,5 ≤1,8N (розетка)Ø95x350 Ø95x370≤0,5 ≤2 ≤3≤5% ≤15% ≤40%——
KADAMM АР-95000/105000-20-ДКП95-10520——49,7×45,2×19,1менее 2—правая круговая и левая круговая0,06

На что смотреть при выборе

  • Полоса модели АР-2КП-К должна перекрывать рабочие частоты (серия: 2 – 110 ГГц).
  • КСВН моделей АР-2КП-К — от 1,3 до 1,8: чем ниже, тем меньше отражение в тракте.
  • Усиление моделей АР-2КП-К — от 7 до 20 дБ.
  • Масса моделей АР-2КП-К — от 0,058 до 2,016 кг.
  • Соединители АР-2КП-К — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM АР-2КП-К подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии АР-2КП-К?
По таблице исполнений АР-2КП-К: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АР-2КП-К?
У АР-2КП-К — SMA; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АР-2КП-К?
Диапазон серии АР-2КП-К — 2 – 110 ГГц; полоса конкретной модели — в таблице исполнений.
