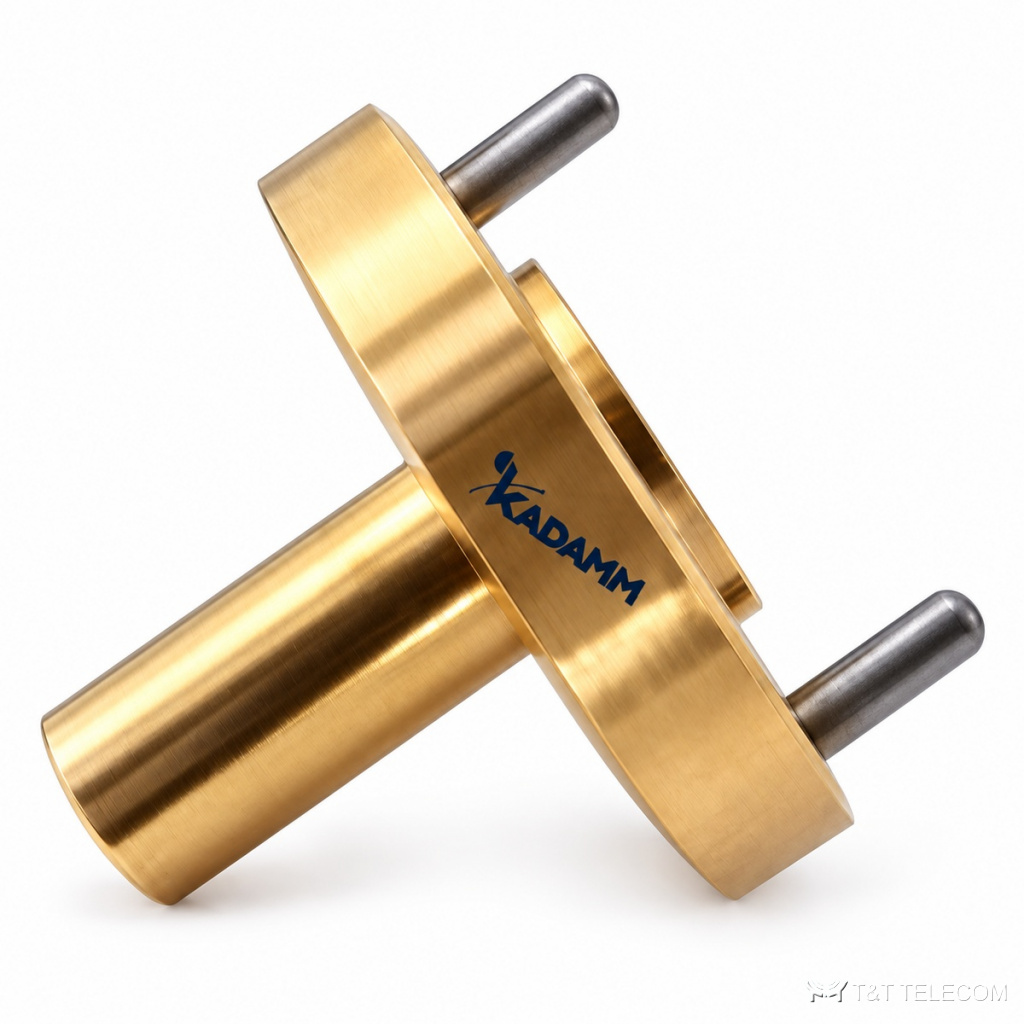

Серия рупорных антенн KADAMM АР-К-2 — 1,76 – 400 ГГц, соединители SMA, 29 моделей

Серия рупорных антенн KADAMM АР-К-2 — 1,76 – 400 ГГц, соединители SMA, 29 моделей
Рупорные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АР-К-2 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM АР-К-2: серия из 29 рупорных антенн, 1,76 – 400 ГГц. АР-К-2 — измерительные и рабочие антенны с предсказуемым усилением и диаграммой. Коротко о АР-К-2: диапазон 1,76 – 400 ГГц; соединители SMA; КСВН 1,1–1,5.

Где применяют

  • Облучатели зеркальных антенн — АР-К-2.
  • Радиолинии и испытательные стенды — АР-К-2.
  • Измерения диаграмм направленности и ЭМС — АР-К-2.

Исполнения серии АР-К-2

АртикулЧастоты, ГГцКСВНМатериалØ волн., ммПокрытиеПолосаКоэффициент усиления (по заказу), дБ
KADAMM АР-WR159-15-SMA(р)-К4-6——————
KADAMM АР-WR3-15-К220-3251,1медь————
KADAMM АР-WR6-25-К110-170——————
KADAMM АР-WR90-15-SMA(р)-К8-12——————
KADAMM АР-Ø0,7-К280-4001,5медьØ0,7золочение20-40≤24
KADAMM АР-Ø1,5-К140-1601,5медьØ1,50золочение20-40≤24
KADAMM АР-Ø1,91-К115-1401,5медьØ1,91золочение20-40≤24
KADAMM АР-Ø1-К200-3001,5медьØ1,00золочение20-40≤24
KADAMM АР-Ø114,58-К1,76-2,421,5AlØ114,58оксидирование20-40≤13
KADAMM АР-Ø12,7-К15,9-21,81,5медьØ12,7серебрение20-40≤20
KADAMM АР-Ø15,088-К13,4-18,41,5AlØ15,088оксидирование20-40≤18
KADAMM АР-Ø17,415-К11,6-15,91,5AlØ17,415оксидирование20-40≤18
KADAMM АР-Ø2,388-К84,8-116.1,5медьØ2,388золочение20-40≤24
KADAMM АР-Ø23,825-К8,5-11,51,5AlØ23,825оксидирование20-40≤18
KADAMM АР-Ø27,788-К7,3-9,51,5AlØ27,788оксидирование20-40≤18
KADAMM АР-Ø3,175-К63,5-87,21,5медьØ3,17золочение20-40≤24
KADAMM АР-Ø3,581-К56,6-77,51,5медьØ3,581золочение20-40≤24
KADAMM АР-Ø32,537-К6,3-8,51,5AlØ32,537оксидирование20-40≤15
KADAMM АР-Ø38,1-К5,3-7,31,5AlØ38,1оксидирование20-40≤15
KADAMM АР-Ø4,369-К46,3-63,51,5медьØ4,369золочение20-40≤22
KADAMM АР-Ø44,45-К4,55-6,231,5AlØ44,45оксидирование20-40≤15
KADAMM АР-Ø5,563-К36,4-49,81,5медьØ5,563золочение20-40≤22
KADAMM АР-Ø51,99-К3,9-5,31,5AlØ51,99оксидирование20-40≤15
KADAMM АР-Ø7,137-К28,3-38,81,5медьØ7,137серебрение20-40≤22
KADAMM АР-Ø71,42-К2,83-3,881,5AlØ71,42оксидирование20-40≤13
KADAMM АР-Ø8,331-К24,3-33,21,5медьØ8,331серебрение20-40≤20
KADAMM АР-Ø83,62-К2,45-3,31,5AlØ83,62оксидирование20-40≤13
KADAMM АР-Ø9,525-К21,2-29,11,5медьØ9,525серебрение20-40≤20
KADAMM АР-Ø97,87-К2,1-2,81,5AlØ97,87оксидирование20-40≤13

Как выбрать модель

  • Полоса модели АР-К-2 должна перекрывать рабочие частоты (серия: 1,76 – 400 ГГц).
  • КСВН моделей АР-К-2 — от 1,1 до 1,5: чем ниже, тем меньше отражение в тракте.
  • Соединители АР-К-2 — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM АР-К-2 по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у АР-К-2?
У АР-К-2 — SMA; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АР-К-2?
Диапазон серии АР-К-2 — 1,76 – 400 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на АР-К-2?
К карточке АР-К-2 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
