Рупорные антенны

Подбор по параметрам
Название
Производитель



Страницы: Пред. 1 2
Страницы: Пред. 1 2

Рупорная антенна — плавное расширение волновода, которое согласует его со свободным пространством. Она даёт предсказуемую диаграмму направленности, малые боковые лепестки и стабильное усиление, поэтому служит эталоном в антенных измерениях и облучателем зеркальных антенн. Пирамидальные рупоры стандартного усиления работают в полосе одного волновода, двухгребневые и четырёхгребневые — в полосе в несколько октав.

В разделе KADAMM 28 серий, около 690 моделей. Измерительные рупоры стандартного усиления АР-СУ-В с волноводным входом — 102 модели 750 МГц – 500 ГГц, с коаксиальным входом АР-СУ-К (65 моделей до 50,1 ГГц) и АР-СУ-ВКП (61 модель до 90 ГГц). Пирамидальные АР-П — 320 МГц – 330 ГГц, конические АР-К-2 — до 400 ГГц. Широкополосные двухгребневые АРГ-СШ (100 МГц – 67 ГГц) и четырёхгребневые двухполяризационные АРГ-4Г-2П (100 МГц – 54 ГГц). Рупоры круговой поляризации АР-КП и АР-2КП, линзовые антенны АЛ-К (1 – 40 ГГц).

Серии

СерияДиапазонМоделейСоединители
KADAMM АЛ-К1 – 40 ГГц27SMA
KADAMM АЛ-О22 – 95,8 ГГц2по таблице исполнений
KADAMM АЛ-П11,9 – 40 ГГц5по таблице исполнений
KADAMM АЛ-Ф2,6 – 40 ГГц13по таблице исполнений
KADAMM АР-2КП-К2 – 110 ГГц17SMA
KADAMM АР-2КП-СДК500 МГц – 40 ГГц25N
KADAMM АР-2КП-СДП2 – 8 ГГц8N
KADAMM АР-2КП-Ш1 – 40 ГГц5N
KADAMM АР-Г1,76 – 220 ГГц28SMA
KADAMM АР-Д1,8 – 59 ГГц18N
KADAMM АР-К2,07 – 116 ГГц26по таблице исполнений
KADAMM АР-К-21,76 – 400 ГГц29SMA
KADAMM АР-КП5 – 110 ГГц15N
KADAMM АР-П320 МГц – 330 ГГц34N
KADAMM АР-С2,6 – 40 ГГц3по таблице исполнений
KADAMM АР-СУ960 МГц – 112 ГГц21SMA
KADAMM АР-СУ-В750 МГц – 500 ГГц102по таблице исполнений
KADAMM АР-СУ-ВКП750 МГц – 90 ГГц61N
KADAMM АР-СУ-К320 МГц – 50,1 ГГц65N
KADAMM АР-СУ-КП900 МГц – 110 ГГц33N
KADAMM АР-Ш200 МГц – 50 ГГц39SMA
KADAMM АР-Ш-21 – 40 ГГц5N
KADAMM АРГ-2П7 – 330 ГГц23N
KADAMM АРГ-4Г-2П100 МГц – 54 ГГц34SMA

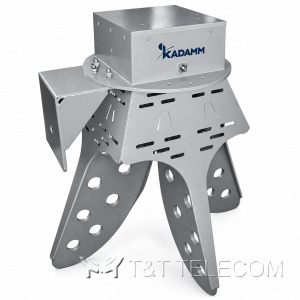

KADAMM АРГ-4Г-ОТ200 МГц – 18 ГГц5SMA

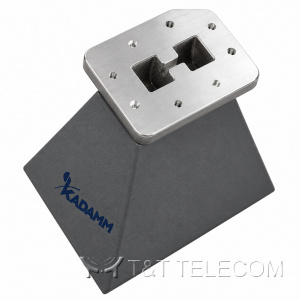

KADAMM АРГ-О800 МГц – 70 ГГц17N

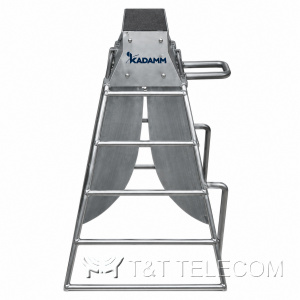

KADAMM АРГ-СШ100 МГц – 67 ГГц25N

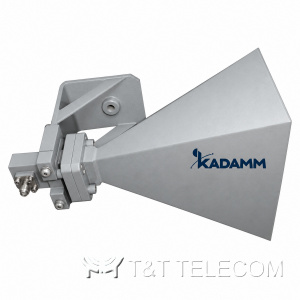

KADAMM АРГ-СШ-МГ1 – 40 ГГц5SMA

Где применяют рупорные антенны

  • Эталонные антенны в безэховых камерах для калибровки и измерения усиления методом замещения.
  • Испытания на ЭМС выше 1 ГГц широкополосными двухгребневыми рупорами АРГ-СШ.
  • Облучатели зеркальных антенн и испытания радиолокационных датчиков миллиметрового диапазона.
  • Измерения с круговой поляризацией: спутниковая связь, навигация, проверка поляризационных характеристик.

Как выбрать рупорную антенну

  • Полоса: стандартного усиления АР-СУ — в пределах одного волновода, широкополосные АРГ-О (800 МГц – 70 ГГц) и АРГ-СШ — на несколько октав.
  • Поляризация: линейная (АР-П, АР-СУ), круговая (АР-КП, АР-СУ-КП до 110 ГГц), двойная (АРГ-2П, АРГ-4Г-2П).
  • Вход: волноводный фланец (АР-СУ-В) или коаксиальный N, SMA, 2,92 мм (АР-СУ-К, АР-СУ-ВКП).
  • Уровень боковых лепестков: для низкого — диагональные АР-Д и гофрированные АР-Г.
  • Для узкого луча при малой длине — линзовые антенны АЛ-К, АЛ-П и фокусирующие АЛ-Ф.

Вопросы и ответы

Чем рупорная антенна стандартного усиления отличается от широкополосной?
Стандартного усиления работает в полосе одного волновода и имеет точно рассчитанное усиление; широкополосная гребневая перекрывает несколько октав, но её характеристики меняются по частоте.

Есть ли рупорная антенна 5,8 ГГц?
Да, этот диапазон перекрывают многие серии: пирамидальные АР-П, стандартного усиления АР-СУ-К и широкополосные АРГ-СШ; конкретное исполнение подберём по таблице.

Смотрите также

Назовите диапазон, поляризацию и тип входа — подберём рупорную антенну KADAMM.
