Серия рупорных антенн KADAMM АР-СУ-ВКП — 750 МГц – 90 ГГц, соединители N, 61 модель

Серия рупорных антенн KADAMM АР-СУ-ВКП — 750 МГц – 90 ГГц, соединители N, 61 модель
Рупорные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АР-СУ-ВКП — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

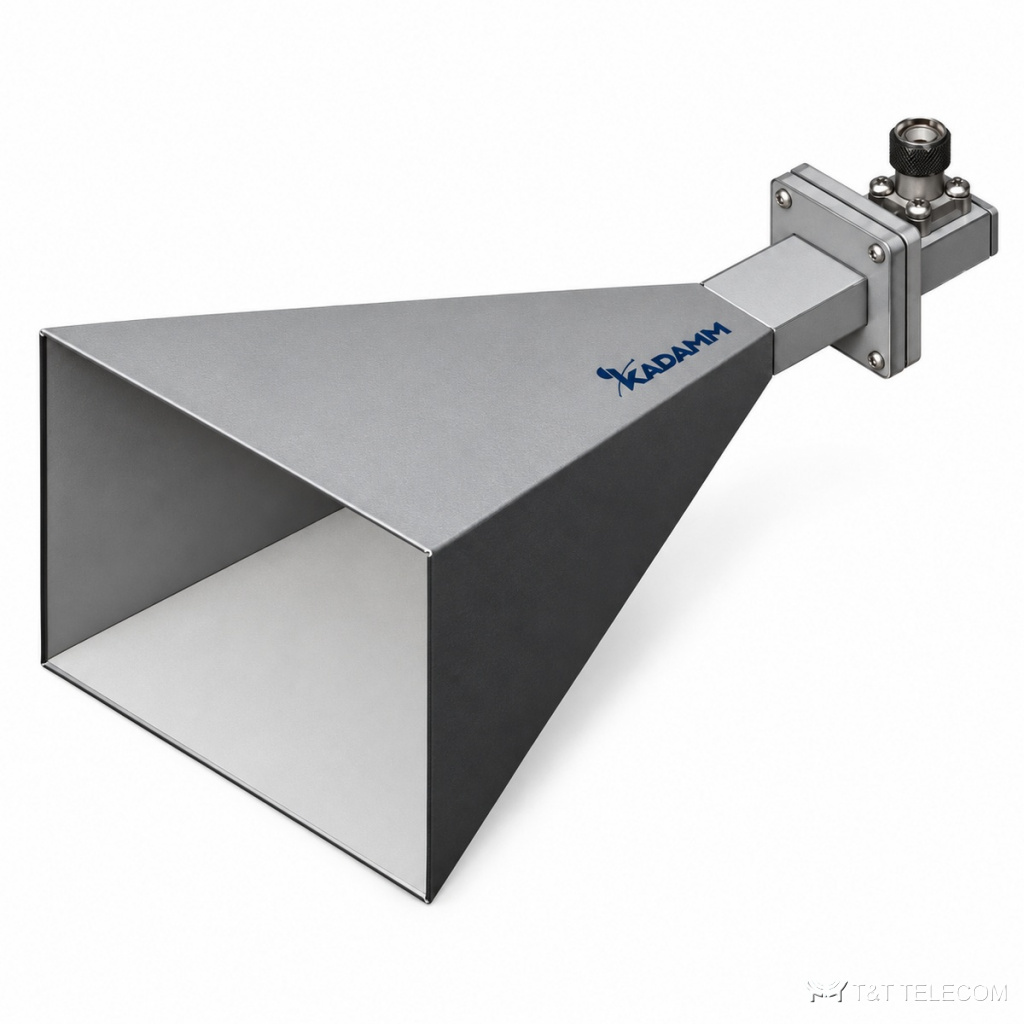

KADAMM АР-СУ-ВКП — серия из 61 рупорная антенна, 750 МГц – 90 ГГц. Рупоры АР-СУ-ВКП применяют как эталонные антенны при измерениях и испытаниях. Коротко о АР-СУ-ВКП: диапазон 750 МГц – 90 ГГц; соединители N; усиление 10–25 дБ.

Область применения

  • Измерения диаграмм направленности и ЭМС — АР-СУ-ВКП.
  • Облучатели зеркальных антенн — АР-СУ-ВКП.
  • Радиолинии и испытательные стенды — АР-СУ-ВКП.

Исполнения серии АР-СУ-ВКП

АртикулЧастоты, ГГцКу, дБСоединительГабариты, ммВолноводМатериал
KADAMM АР-WR112-10-N(р)6,57-9,9910N (розетка)110×57×42WR112Al
KADAMM АР-WR112-15-N(р)6,57-9,9915N (розетка)140×105×71WR112Al
KADAMM АР-WR112-20-N(р)6,57-9,9920N (розетка)330×180×128WR112Al
KADAMM АР-WR12-17-1,0(р)60-90171,0 мм-розетка—WR12медь
KADAMM АР-WR137-10-N(р)5,38-8,1710N (розетка)123×67×52WR137Al
KADAMM АР-WR137-15-N(р)5,38-8,1715N (розетка)158×122×84WR137Al
KADAMM АР-WR137-20-N(р)5,38-8,1720N (розетка)338×197×153WR137Al
KADAMM АР-WR159-10-N(р)4,64-7,0510N (розетка)150×83×63WR159Al
KADAMM АР-WR159-15-N(р)4,64-7,0515N (розетка)180×141×97WR159Al
KADAMM АР-WR159-20-N(р)4,64-7,0520N (розетка)450×245×175WR159Al
KADAMM АР-WR187-10-N(р)3,94-5,9910N (розетка)164×98×73WR187Al
KADAMM АР-WR187-15-N(р)3,94-5,9915N (розетка)214×169×119WR187Al
KADAMM АР-WR187-20-N(р)3,94-5,9920N (розетка)494×280×212WR187Al
KADAMM АР-WR22-20-2,4(р)33-50202,4 (розетка)96×35×26WR22медь
KADAMM АР-WR22-25-2,4(р)33-50252,4 (розетка)236×66×46WR22медь
KADAMM АР-WR229-10-N(р)3,22-4,9010N (розетка)185×113×88WR229Al
KADAMM АР-WR229-15-N(р)3,22-4,9015N (розетка)245×205×145WR229Al
KADAMM АР-WR229-20-N(р)3,22-4,9020N (розетка)585×345×264WR229Al
KADAMM АР-WR28-10-2,92(р)26,5-40,0102,92 (розетка)56×17×12WR28медь
KADAMM АР-WR28-15-2,92(р)26,5-40,0152,92 (розетка)61×26×19WR28медь
KADAMM АР-WR28-20-2,92(р)26,5-40,0202,92 (розетка)116×47×33WR28медь
KADAMM АР-WR28-25-2,92(р)26,5-40,0252,92 (розетка)266×80×56WR28медь
KADAMM АР-WR284-10-N(р)2,60-3,9510N (розетка)222×144×114WR284Al
KADAMM АР-WR284-15-N(р)2,60-3,9515N (розетка)302×275×190WR284Al
KADAMM АР-WR284-20-N(р)2,60-3,9520N (розетка)772×476×346WR284Al
KADAMM АР-WR34-10-2,92(р)21,7-33,0102,92 (розетка)62×20×14WR34медь
KADAMM АР-WR34-15-2,92(р)21,7-33,0152,92 (розетка)67×32×22WR34медь
KADAMM АР-WR34-20-2,92(р)21,7-33,0202,92 (розетка)137×54×42WR34медь
KADAMM АР-WR34-25-2,92(р)21,7-33,0252,92 (розетка)327×92×70WR34медь
KADAMM АР-WR340-10-N(р)2,17-3,3010N (розетка)245×165×125WR340Al
KADAMM АР-WR340-15-N(р)2,17-3,3015N (розетка)335×296×215WR340Al
KADAMM АР-WR42-10-2,92(р)17,6-26,7102,92 (розетка)70×24×17WR42медь
KADAMM АР-WR42-15-2,92(р)17,6-26,7152,92 (розетка)70×39×27WR42медь
KADAMM АР-WR42-20-2,92(р)17,6-26,7202,92 (розетка)150×70×49WR42медь
KADAMM АР-WR42-25-2,92(р)17,6-26,7252,92 (розетка)375×120×85WR42медь
KADAMM АР-WR430-10-N(р)1,72-2,6110N (розетка)310×209×154WR430Al
KADAMM АР-WR430-15-N(р)1,72-2,6115N (розетка)410×380×265WR430Al
KADAMM АР-WR430-20-SMA(р)1,70-2,6020SMA-розетка—WR430алюминий
KADAMM АР-WR51-10-SMA(р)14,5-22,010SMA (розетка)77×30×20WR51медь
KADAMM АР-WR51-15-SMA(р)14,5-22,015SMA (розетка)82×47×33WR51медь
KADAMM АР-WR51-20-SMA(р)14,5-22,020SMA (розетка)167×80×56WR51медь
KADAMM АР-WR51-25-SMA(р)14,5-22,025SMA (розетка)427×134×104WR51медь
KADAMM АР-WR510-10-N(р)1,45-2,2010N (розетка)365×249×184WR510Al
KADAMM АР-WR510-15-N(р)1,45-2,2015N (розетка)485×456×316WR510Al
KADAMM АР-WR62-10-SMA(р)11,9-18,010SMA (розетка)82×37×27WR62Al
KADAMM АР-WR62-15-SMA(р)11,9-18,015SMA (розетка)107×57×40WR62Al
KADAMM АР-WR62-20-SMA(р)11,9-18,020SMA (розетка)177×93×72WR62Al
KADAMM АР-WR62-25-SMA(р)11,9-18,025SMA (розетка)547×175×120WR62Al
KADAMM АР-WR650-10-N(р)1,13-1,7310N (розетка)430×315×235WR650Al
KADAMM АР-WR650-15-N(р)1,13-1,7315N (розетка)580×550×380WR650Al
KADAMM АР-WR75-10-N(р)9,84-15,010N (розетка)88×40×29WR75Al
KADAMM АР-WR75-15-N(р)9,84-15,015N (розетка)106×68×47WR75Al
KADAMM АР-WR75-20-N(р)9,84-15,020N (розетка)233×115×83WR75Al
KADAMM АР-WR75-25-N(р)9,84-15,025N (розетка)582×200×155WR75Al
KADAMM АР-WR770-10-N(р)0,96-1,4610N (розетка)466×400×280WR770Al
KADAMM АР-WR770-15-N(р)0,96-1,4615N (розетка)766×700×480WR770Al
KADAMM АР-WR90-10-N(р)8,20-12,4010N (розетка)85×47×37WR90Al
KADAMM АР-WR90-15-N(р)8,20-12,4015N (розетка)115×81×56WR90Al
KADAMM АР-WR90-20-N(р)8,20-12,4020N (розетка)255×138×107WR90Al
KADAMM АР-WR90-25-N(р)8,20-12,4025N (розетка)775×250×180WR90Al
KADAMM АР-WR975-15-N(р)0,75-1,1515N (розетка)860×850×580WR975Al

Как выбрать модель

  • Сначала выбирают строку АР-СУ-ВКП по частоте — серия перекрывает 750 МГц – 90 ГГц.
  • Усиление моделей АР-СУ-ВКП — от 10 до 25 дБ.
  • Соединители АР-СУ-ВКП — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM АР-СУ-ВКП подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на АР-СУ-ВКП?
К карточке АР-СУ-ВКП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии АР-СУ-ВКП?
По таблице исполнений АР-СУ-ВКП: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АР-СУ-ВКП?
У АР-СУ-ВКП — N; точный тип и пол разъёма указан в таблице для каждой модели.
