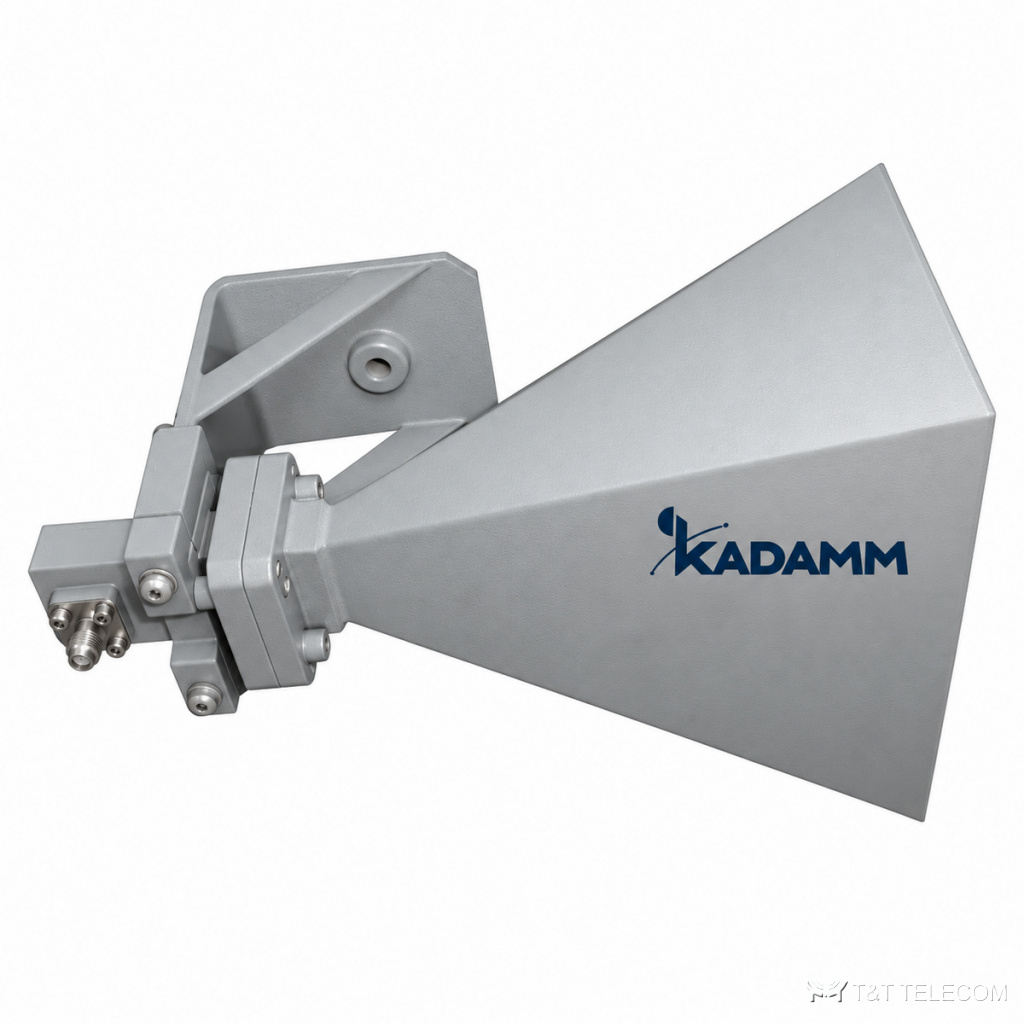

KADAMM АРГ-СШ-МГ — серия из 5 рупорных антенн, 1 – 40 ГГц. АРГ-СШ-МГ — измерительные и рабочие антенны с предсказуемым усилением и диаграммой. Основное о АРГ-СШ-МГ: диапазон 1 – 40 ГГц; соединители SMA; КСВН 1,4–2,5; усиление 5–13 дБ.
Для каких задач
- Измерения диаграмм направленности и ЭМС — АРГ-СШ-МГ.
- Облучатели зеркальных антенн — АРГ-СШ-МГ.
- Радиолинии и испытательные стенды — АРГ-СШ-МГ.
Исполнения серии АРГ-СШ-МГ
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Материал | Покрытие | Луч, ° | Поляризация |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АРГ-1000/30000-12-2,92(р)-М | 1-30 | 12 | 1,4 | 2,92 (розетка) | 141,4×77,77×164,5 | алюминий | — | — | линейная |
| KADAMM АРГ-18000/40000-8-2,92(р)-М | 18-40 | 5-13 | 2,5 | 2,92 (розетка) | — | Al | хроматирование | 40°-80° | — |
| KADAMM АРГ-2000/18000-8-SMA(р)-М | 2-18 | 5-11 | 2,5 | SMA (розетка) | — | Al | хроматирование | 40°-80° | — |
| KADAMM АРГ-2000/24500-8-SMA(р)-М | 2-24,5 | 5-13 | 2,5 | SMA (розетка) | — | Al | хроматирование | 40°-80° | — |
| KADAMM АРГ-6000/24000-12-SMA(р)-М | 6-24 | 12 | 1,5 | SMA (розетка) | 120,0×123,5×90,6 | алюминий | — | — | линейная |
Как выбрать модель
- Сначала выбирают строку АРГ-СШ-МГ по частоте — серия перекрывает 1 – 40 ГГц.
- КСВН моделей АРГ-СШ-МГ — от 1,4 до 2,5: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АРГ-СШ-МГ — от 5 до 13 дБ.
- Соединители АРГ-СШ-МГ — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АРГ-СШ-МГ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия АРГ-СШ-МГ?
Диапазон серии АРГ-СШ-МГ — 1 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АРГ-СШ-МГ?
К карточке АРГ-СШ-МГ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АРГ-СШ-МГ?
По таблице исполнений АРГ-СШ-МГ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
