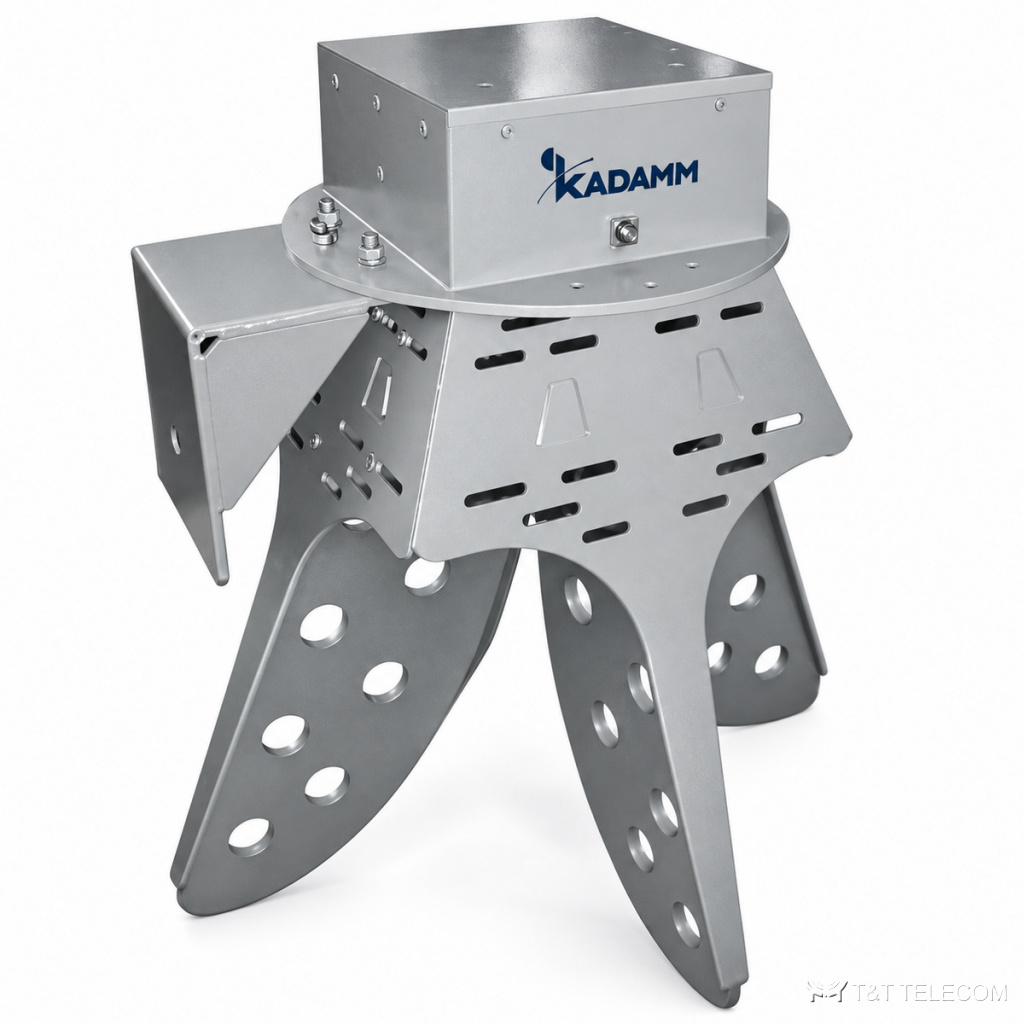

KADAMM АРГ-4Г-ОТ — серия из 5 рупорных антенн, 200 МГц – 18 ГГц. АРГ-4Г-ОТ — измерительные и рабочие антенны с предсказуемым усилением и диаграммой. Параметры АРГ-4Г-ОТ: диапазон 200 МГц – 18 ГГц; соединители SMA; КСВН 1,5–3; усиление 2–14 дБ; мощность 50–300 Вт.
Область применения
- Измерения диаграмм направленности и ЭМС — АРГ-4Г-ОТ.
- Облучатели зеркальных антенн — АРГ-4Г-ОТ.
- Радиолинии и испытательные стенды — АРГ-4Г-ОТ.
Исполнения серии АРГ-4Г-ОТ
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Поляризация | Имп. мощн., Вт |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АРГ-200/3000-10-N(р)-2П-О | 0,2-3 | 10 | 300 | — | 1,5 | N (розетка) | 270,0×270,0×439,7 | две линейные ортогональные | 500 |
| KADAMM АРГ-3000/18000-10-SMA(р)-2П-О | 3-18 | 6-14 | — | 20 | 3 | SMA (розетка) | — | — | — |
| KADAMM АРГ-400/6000-10-SMA(р)-2П-О | 0,4-6 | 4-13 | — | 20 | 3 | SMA (розетка) | — | — | — |
| KADAMM АРГ-400/6000-11-SMA(р)-2П-О | 0,4-6 | 11 | 50 | — | — | SMA (розетка) | 504,92×550,47×510,08 | две оси | 100 |
| KADAMM АРГ-800/8000-8-SMA(р)-2П-О | 0,8-8 | 2-10 | — | 20 | 3 | SMA (розетка) | — | — | — |
Подбор исполнения
- Полоса модели АРГ-4Г-ОТ должна перекрывать рабочие частоты (серия: 200 МГц – 18 ГГц).
- КСВН моделей АРГ-4Г-ОТ — от 1,5 до 3: чем ниже, тем меньше отражение в тракте.
- Развязка в серии АРГ-4Г-ОТ — от 20 до 20 дБ.
- Усиление моделей АРГ-4Г-ОТ — от 2 до 14 дБ.
- Допустимая мощность моделей АРГ-4Г-ОТ — от 50 до 300 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители АРГ-4Г-ОТ — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АРГ-4Г-ОТ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АРГ-4Г-ОТ?
По таблице исполнений АРГ-4Г-ОТ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АРГ-4Г-ОТ?
У АРГ-4Г-ОТ — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АРГ-4Г-ОТ?
Диапазон серии АРГ-4Г-ОТ — 200 МГц – 18 ГГц; полоса конкретной модели — в таблице исполнений.
