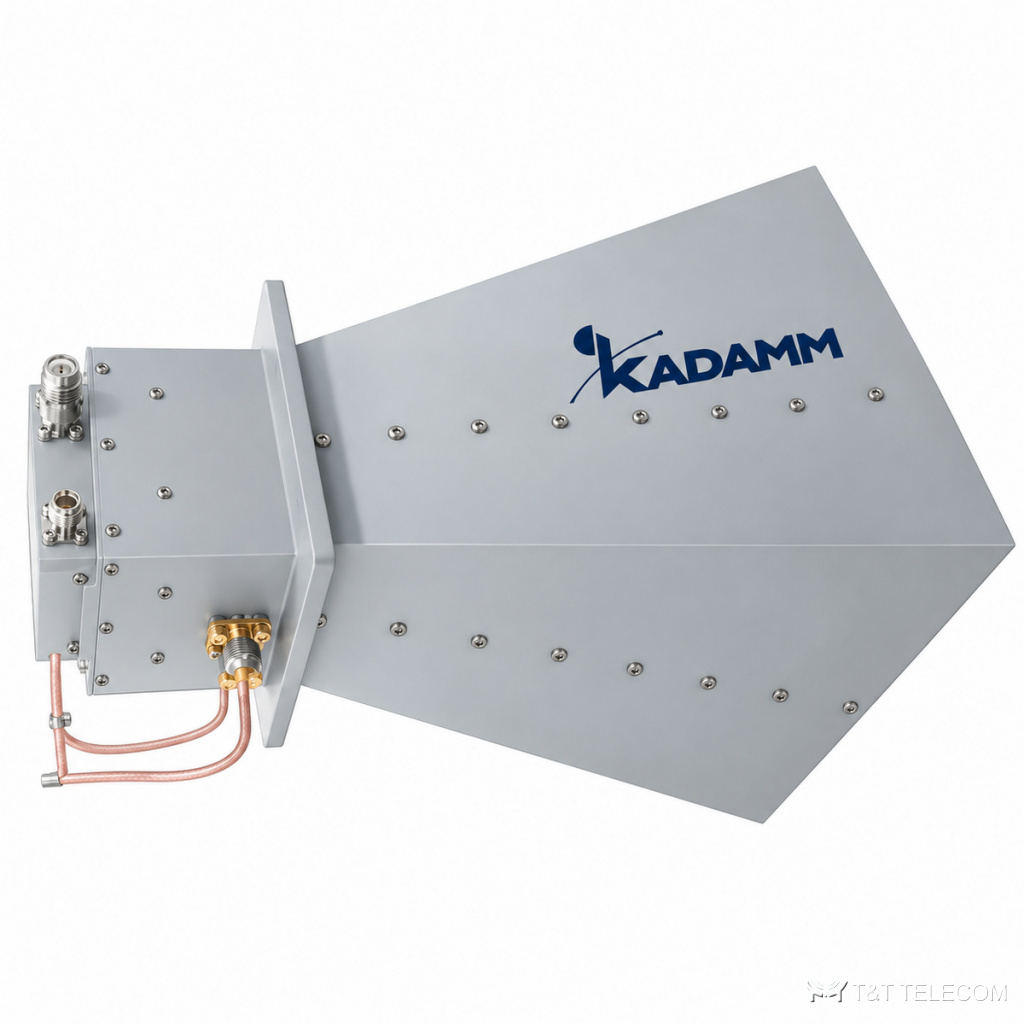

KADAMM АР-2КП-СДК: серия из 25 рупорных антенн, 500 МГц – 40 ГГц. Рупоры АР-2КП-СДК применяют как эталонные антенны при измерениях и испытаниях. Параметры АР-2КП-СДК: диапазон 500 МГц – 40 ГГц; соединители N; КСВН 1,5–3; усиление 7–20 дБ; мощность 20–50 Вт.
Для каких задач
- Облучатели зеркальных антенн — АР-2КП-СДК.
- Радиолинии и испытательные стенды — АР-2КП-СДК.
- Измерения диаграмм направленности и ЭМС — АР-2КП-СДК.
Исполнения серии АР-2КП-СДК
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | КСВН | Соединитель | Габариты, мм | Эллипт., дБ | Поляризация | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АР-1000/10000-12-ДКП-К | 1-10 | 12 | — | 2 | SMA (розетка) | 231,8×187,5×187,5 | менее 1 | двойная круговая | 1,348 |
| KADAMM АР-1000/2000-10-N(р)-ДКП-К | 1-2 | 10-15 | — | 2,5 | N (розетка) | 250 X250 X460 | ≤3 | — | — |
| KADAMM АР-1000/2000-7-ДКП-К | 1-2 | 7 | 50 | — | SMA (розетка) | 190,9×190,9×78,1 | менее 1 | левая и правая круговая | 0,2 |
| KADAMM АР-1000/4000-7-N(р)-ДКП-К | 1-4 | 7-15 | — | 2,5 | N (розетка) | 280 X280 X430 | ≤5 | — | — |
| KADAMM АР-1000/5000-10-SMA(р)-ДКП-К | 1-5 | 10 | 50 | — | — | 264,7Ø207,6 | менее 1 | двойная круговая | 3,519 |
| KADAMM АР-1200/2400-12-ДКП-К | 1,2-2,4 | 12 | — | 2 | SMA (розетка) | 361,3×361,3×395,6 | менее 1 | двойная круговая | 8,259 |
| KADAMM АР-18000/26500-15-SMA(р)-ДКП-К | 18-26,5 | 15 | — | 1,5 | — | 183,5×77,1×92,7 | менее 1,5 | правая круговая | 0,284 |
| KADAMM АР-18000/40000-10-2,92(р)-ДКП-К | 18-40 | 10-18 | — | 3 | 2,92 (розетка) | Ø40X80 | ≤5 | — | — |
| KADAMM АР-18000/40000-12-ДКП-К | 18-40 | 12 | 20 | — | 2,92 (розетка) | 46×40×55 | — | двойная круговая | 0,053 |
| KADAMM АР-18000/40000-15-2,92(р)-ДКП-К | 18-40 | 15 | 20 | — | 2,92 (розетка) | 96,2×55,1×55,1 | — | двойная круговая | 0,15 |
| KADAMM АР-2000/18000-10-ДКП-К | 2-18 | 10 | 50 | — | SMA (розетка) | 60×48×68,9 | — | левая и правая круговая | 0,2 |
| KADAMM АР-2000/18000-15-ДКП-К | 2-18 | 15 | — | — | SMA (розетка) | 216×119,1×129,3 | — | двойная круговая | 0,829 |
| KADAMM АР-2000/4000-10-N(р)-ДКП-К | 2-4 | 10-15 | — | 2 | N (розетка) | 250 X250 X430 | ≤3 | — | — |
| KADAMM АР-2600/4000-10-N(р)-ДКП-К | 2,6-4 | 10-20 | — | 1,5 | N (розетка) | Ø170x380 | ≤1,5 ≤2,5 | — | — |
| KADAMM АР-3500/5000-10-N(р)-ДКП-К | 3,5-5 | 10-20 | — | 1,5 | N (розетка) | Ø130x320 | ≤1,5 ≤2,5 | — | — |
| KADAMM АР-4000/6000-10-N(р)-ДКП-К | 4-6 | 10-20 | — | 1,5 | N (розетка) | Ø110x280 | ≤1,5 ≤2,5 | — | — |
| KADAMM АР-4000/8000-10-N(р)-ДКП-К | 4-8 | 10-15 | — | 2 | N (розетка) | Ø140 X470 | ≤3 | — | — |
| KADAMM АР-4500/16000-10-SMA(р)-ДКП-К | 4,5-16 | 10 | 50 | 1,5 | — | 100,3Ø80,6 | менее 1 | двойная круговая | 0,300 |
| KADAMM АР-4500/7000-10-N(р)-ДКП-К | 4,5-7 | 10-20 | — | 1,5 | N (розетка) | Ø100x260 | ≤1,5 ≤2,5 | — | — |
| KADAMM АР-500/1000-7-N(р)-ДКП-К | 0,5-1 | 7-10 | — | 2,5 | N (розетка) | 510X510X550 | ≤3 | — | — |
| KADAMM АР-5000/8000-10-N(р)-ДКП-К | 5-8 | 10-20 | — | 1,5 | N (розетка) | Ø90x240 | ≤1,5 ≤2,5 | — | — |
| KADAMM АР-6000/18000-12-SMA(р)-ДКП-К | 6-18 | 12 | 20 | — | — | 93,9×60×60 | — | двойная круговая | 0,304 |
| KADAMM АР-6000/18000-14-SMA(р)-ДКП-К | 6-18 | 14 | 20 | — | — | 122,9×74,4×74,4 (±2) | — | двойная круговая | 0,455 |
| KADAMM АР-700/6000-10-SMA(р)-ДКП-К | 0,7-6 | 10 | 50 | 2 | — | 264,2Ø207,6 | менее 1,5 | двойная круговая | 3,121 |
| KADAMM АР-8000/18000-10-SMA(р)-ДКП-К | 8-18 | 10-18 | — | 2,5 | SMA (розетка) | Ø78 X165 | ≤5 | — | — |
На что смотреть при выборе
- Полоса модели АР-2КП-СДК должна перекрывать рабочие частоты (серия: 500 МГц – 40 ГГц).
- КСВН моделей АР-2КП-СДК — от 1,5 до 3: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АР-2КП-СДК — от 7 до 20 дБ.
- Допустимая мощность моделей АР-2КП-СДК — от 20 до 50 Вт; выбирайте с запасом над мощностью в тракте.
- Масса моделей АР-2КП-СДК — от 0,053 до 8,259 кг.
- Соединители АР-2КП-СДК — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АР-2КП-СДК подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у АР-2КП-СДК?
У АР-2КП-СДК — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АР-2КП-СДК?
Диапазон серии АР-2КП-СДК — 500 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АР-2КП-СДК?
К карточке АР-2КП-СДК приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
