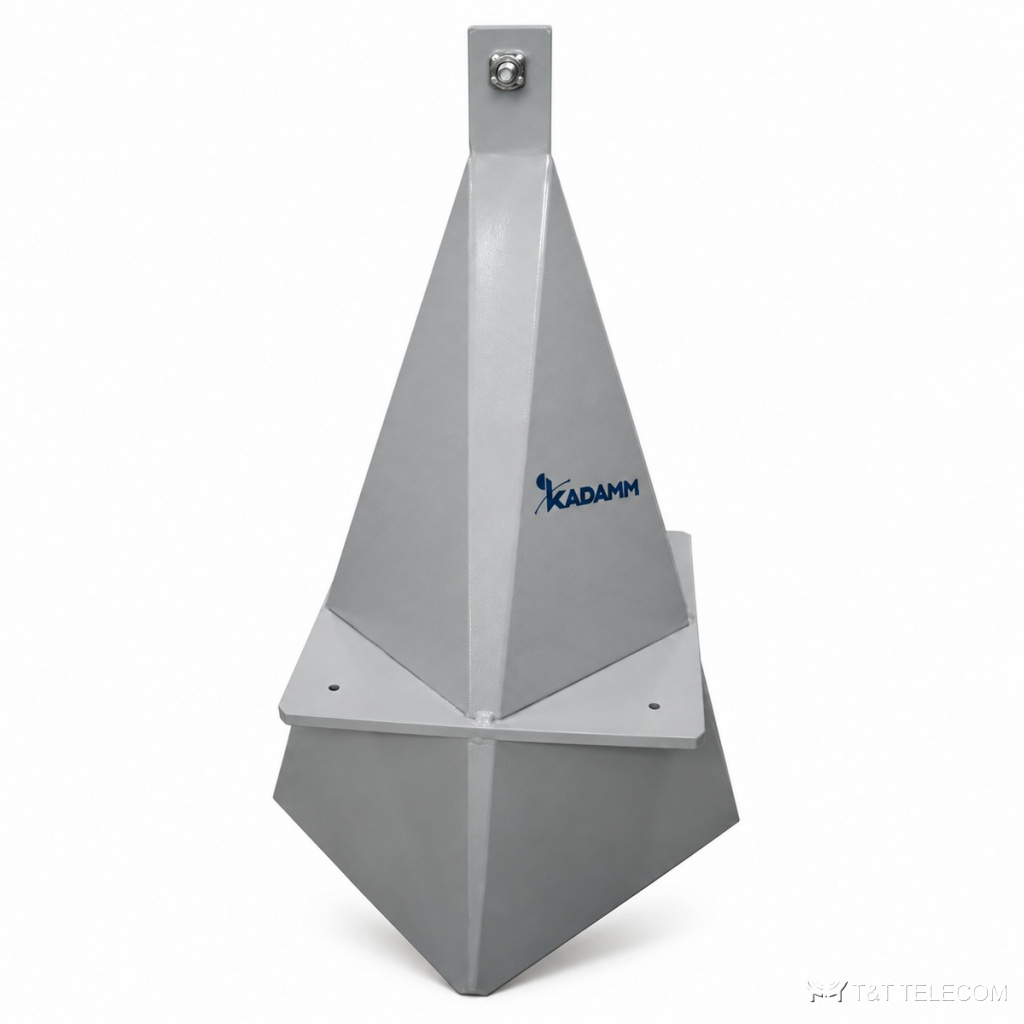

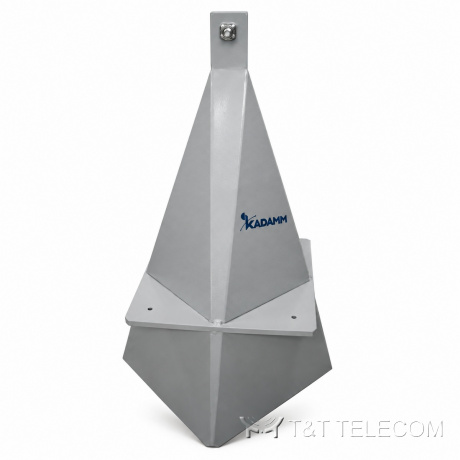

Серия рупорных антенн KADAMM АР-Д — 1,8 – 59 ГГц, соединители N, 18 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM АР-Д: серия из 18 рупорных антенн, 1,8 – 59 ГГц. Рупоры АР-Д применяют как эталонные антенны при измерениях и испытаниях. Коротко о АР-Д: диапазон 1,8 – 59 ГГц; соединители N; КСВН 1,35–1,5; усиление 15–25 дБ.
Где применяют
- Облучатели зеркальных антенн — АР-Д.
- Радиолинии и испытательные стенды — АР-Д.
- Измерения диаграмм направленности и ЭМС — АР-Д.
Исполнения серии АР-Д
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Волновод | Материал | Длина, мм | Диагональ раскрыва, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM АР-WR112-20-N(р)-Д | 7,0-10,0 | 20 | 1,5 | N (розетка) | WR112 | Al | 200 | 188 |
| KADAMM АР-WR137-20-N(р)-Д | 5,9-8,2 | 20 | 1,5 | N (розетка) | WR137 | Al | 256 | 225 |
| KADAMM АР-WR159-20-N(р)-Д | 4,9-7,0 | 20 | 1,5 | N (розетка) | WR159 | Al | 334 | 270 |
| KADAMM АР-WR187-18-N(р)-Д | 4,0-5,9 | 18 | 1,5 | N (розетка) | WR187 | Al | 225 | 225 |
| KADAMM АР-WR19-22-Д | 40,0-59,0 | 22 | 1,35 | V2,4-K | WR19 | медь | 90 | 75 |
| KADAMM АР-WR22-22-Д | 33,0-50,0 | 22 | 1,35 | V2,4-K | WR22 | медь | 100 | 95 |
| KADAMM АР-WR229-18-N(р)-Д | 3,2-4,9 | 18 | 1,5 | N (розетка) | WR229 | Al | 325 | 325 |
| KADAMM АР-WR28-22-2,92(р)-Д | 26,5-40,0 | 22 | 1,5 | 2,92 (розетка) | WR28 | медь | 120 | 110 |
| KADAMM АР-WR284-15-N(р)-Д | 2,6-4,0 | 15 | 1,5 | N (розетка) | WR284 | Al | 260 | 290 |
| KADAMM АР-WR34-22-2,92(р)-Д | 22,0-33,0 | 22 | 1,5 | 2,92 (розетка) | WR34 | медь | 170 | 150 |
| KADAMM АР-WR340-15-N(р)-Д | 2,2-3,3 | 15 | 1,5 | N (розетка) | WR340 | Al | 320 | 350 |
| KADAMM АР-WR42-22-2,92(р)-Д | 18,0-26,5 | 22 | 1,5 | 2,92 (розетка) | WR42 | медь | 200 | 175 |
| KADAMM АР-WR430-15-N(р)-Д | 1,8-2,6 | 15 | 1,5 | N (розетка) | WR430 | Al | 350 | 420 |
| KADAMM АР-WR51-22-SMA(р)-Д | 14,5-22,0 | 22 | 1,5 | SMA (розетка) | WR51 | медь | 260 | 215 |
| KADAMM АР-WR62-20-SMA(р)-Д | 12,5-18,0 | 20 | 1,5 | SMA (розетка) | WR62 | Al | 135,5 | 113,14 |
| KADAMM АР-WR75-20-N(р)-Д | 10,0-15,0 | 20 | 1,5 | N (розетка) | WR75 | Al | 150 | 132 |
| KADAMM АР-WR90-20-N(р)-Д | 8,2-12,5 | 20 | 1,5 | N (розетка) | WR90 | Al | 160 | 135,77 |
| KADAMM АР-WR90-25-N(р)-Д | 8,2-12,5 | 25 | 1,5 | N (розетка) | WR90 | Al | 500 | 273 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Уровень боковых лепестков, плоскость Е, дБ | менее -25 |
| Уровень боковых лепестков, плоскость Н, дБ | менее -30 |
Как выбрать модель
- Полоса модели АР-Д должна перекрывать рабочие частоты (серия: 1,8 – 59 ГГц).
- КСВН моделей АР-Д — от 1,35 до 1,5: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АР-Д — от 15 до 25 дБ.
- Соединители АР-Д — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АР-Д подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АР-Д?
По таблице исполнений АР-Д: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АР-Д?
У АР-Д — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АР-Д?
Диапазон серии АР-Д — 1,8 – 59 ГГц; полоса конкретной модели — в таблице исполнений.
