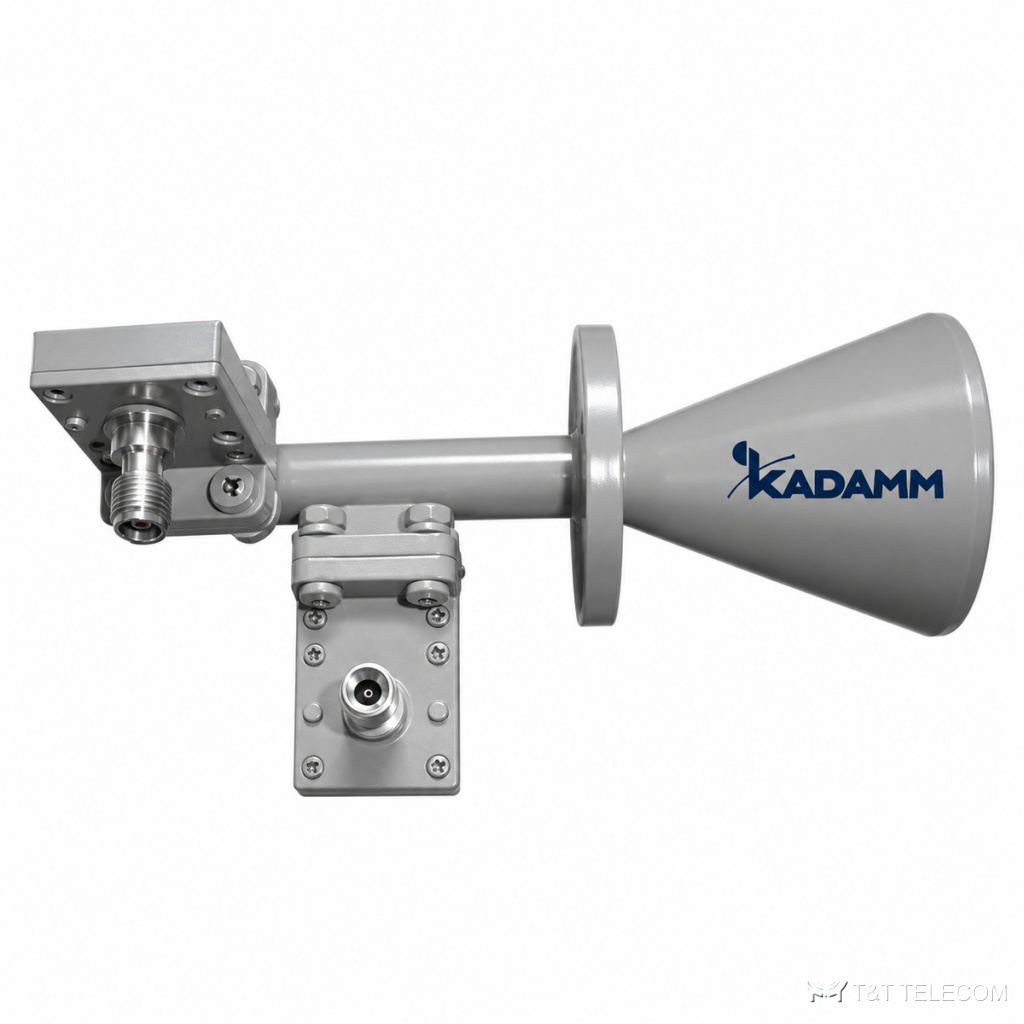

Серия рупорных антенн KADAMM АРГ-2П — 7 – 330 ГГц, соединители N, 23 модели

Серия рупорных антенн KADAMM АРГ-2П — 7 – 330 ГГц, соединители N, 23 модели
Рупорные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АРГ-2П — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Серия KADAMM АРГ-2П — серия из 23 рупорных антенн, 7 – 330 ГГц. Рупоры АРГ-2П применяют как эталонные антенны при измерениях и испытаниях. Основное о АРГ-2П: диапазон 7 – 330 ГГц; соединители N; КСВН 1,3–1,6; усиление 16–25 дБ.

Где применяют

  • Радиолинии и испытательные стенды — АРГ-2П.
  • Измерения диаграмм направленности и ЭМС — АРГ-2П.
  • Облучатели зеркальных антенн — АРГ-2П.

Исполнения серии АРГ-2П

АртикулЧастоты, ГГцКу, дБКСВНСоединительГабариты, ммВолноводМатериалПолосаРазв. поляр., дБ
KADAMM АРГ-10000/15000-2П10-1520——198,3×118×121,3————
KADAMM АРГ-26500/40000-2П-К26,5-4020————алюминий——
KADAMM АРГ-WR10-18-2П75-11018——52,2×20×20WR-10———
KADAMM АРГ-WR10-25-2П75-110251,3—115,46×29,05×29,05WR-10———
KADAMM АРГ-WR10-2П75-110—1,6волноводный порт—WR10медь≤5% ≤40%≥30 ≥20
KADAMM АРГ-WR112-N(р)-2П7-10—1,5N (розетка)—WR112Al≤5% ≤40%≥30 ≥20
KADAMM АРГ-WR12-16-2П60-9016——51,7×20×20WR-12———
KADAMM АРГ-WR12-2П60-90—1,5волноводный порт—WR12медь≤5% ≤40%≥30 ≥20
KADAMM АРГ-WR15-18-2П50-7518——56×23×23WR-15———
KADAMM АРГ-WR15-2П50-75—1,5волноводный порт—WR15медь≤5% ≤40%≥30 ≥20
KADAMM АРГ-WR19-2П40-60—1,5волноводный порт—WR19медь≤5% ≤40%≥30 ≥20
KADAMM АРГ-WR22-17-2П33-5017——73,45×30,5×30,5WR-22———
KADAMM АРГ-WR22-2П33-50—1,5волноводный порт—WR22медь≤5% ≤40%≥30 ≥20
KADAMM АРГ-WR28-2,92(р)-2П26,5-40—1,62,92 (розетка)—WR28медь≤5% ≤40%≥30 ≥20
KADAMM АРГ-WR3-2П220-330251,5—62,92×23,5×23,5WR-3———
KADAMM АРГ-WR34-2,92(р)-2П22-33—1,62,92 (розетка)—WR34медь≤5% ≤40%≥30 ≥20
KADAMM АРГ-WR4-2П200-24025——81,12×22,08×19,09WR-4———
KADAMM АРГ-WR42-2,92(р)-2П17,6-26,7—1,62,92 (розетка)—WR42медь≤5% ≤40%≥30 ≥20
KADAMM АРГ-WR51-SMA(р)-2П15-22—1,6SMA (розетка)—WR51медь≤5% ≤40%≥30 ≥20
KADAMM АРГ-WR6-2П110-170251,5—91,9×20,9×20,9WR-6———
KADAMM АРГ-WR62-SMA(р)-2П12-18—1,6SMA (розетка)—WR62Al≤5% ≤40%≥30 ≥20
KADAMM АРГ-WR75-N(р)-2П10-15—1,6N (розетка)—WR75Al≤5% ≤40%≥30 ≥20
KADAMM АРГ-WR90-N(р)-2П8-12,4—1,5N (розетка)—WR90Al≤5% ≤40%≥30 ≥20

Подбор исполнения

  • Полоса модели АРГ-2П должна перекрывать рабочие частоты (серия: 7 – 330 ГГц).
  • КСВН моделей АРГ-2П — от 1,3 до 1,6: чем ниже, тем меньше отражение в тракте.
  • Усиление моделей АРГ-2П — от 16 до 25 дБ.
  • Соединители АРГ-2П — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM АРГ-2П подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия АРГ-2П?
Диапазон серии АРГ-2П — 7 – 330 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на АРГ-2П?
К карточке АРГ-2П приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии АРГ-2П?
По таблице исполнений АРГ-2П: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
