Серия линзовых антенн KADAMM АЛ-К — 1 – 40 ГГц, соединители SMA, 27 моделей

Name: Серия линзовых антенн KADAMM АЛ-К — 1 – 40 ГГц, соединители SMA, 27 моделей
Brand: KADAMM
SKU: KADAMM АЛ-К

Рупорные антенны

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: СВЧ-компоненты KADAMM АЛ-К — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

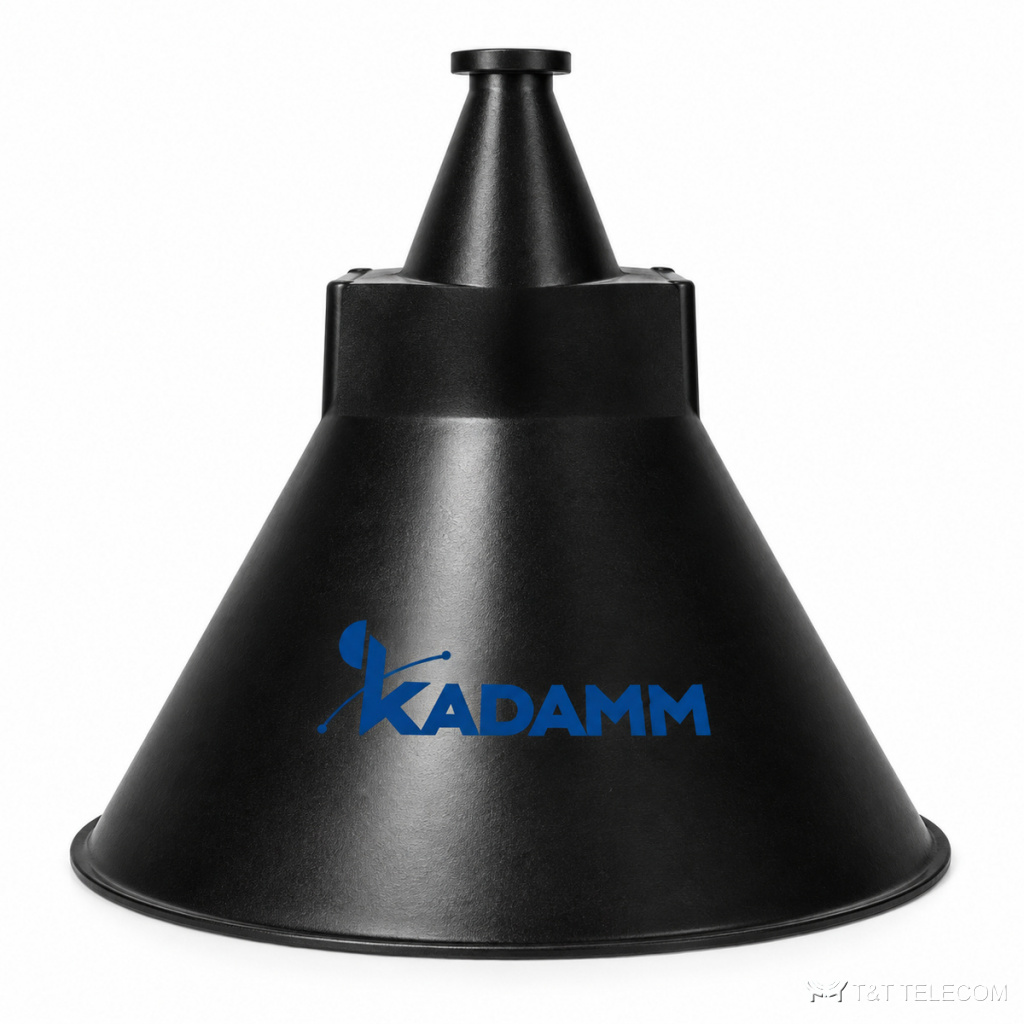

KADAMM АЛ-К: серия из 27 линзовых антенн, 1 – 40 ГГц. АЛ-К формируют узкий луч диэлектрической линзой в коническом рупоре. Параметры АЛ-К: диапазон 1 – 40 ГГц; соединители SMA; КСВН 1,5–2,5; усиление 15–35 дБ.

Где применяют

Измерения в миллиметровом диапазоне — АЛ-К.
Радиолинии малой дальности — АЛ-К.
Радиолокационные датчики — АЛ-К.

Исполнения серии АЛ-К

Артикул	Частоты, ГГц	Ку, дБ	КСВН	Соединитель	Волновод	Диаметр, мм	Луч, °	Длина, мм	УБЛ Е, дБ
KADAMM АЛ-1000/25000-15-SMA(р)-К	1-25	15	2	SMA (розетка)	—	—	—	—	—
KADAMM АЛ-8200/12400-SMA(р)-К	8,2-12,4	—	1,5	SMA (розетка)	WR90	—	—	—	—
KADAMM АЛ-8500/11500-30-К	8,5-11,5	30	—	—	—	—	—	—	—
KADAMM АЛ-WR28-21-К	26,5-40,0	21	2,5	FBP-320	WR28	50	10-13	80	≤-15
KADAMM АЛ-WR28-25-К	26,5-40,0	25	2,5	FBP-320	WR28	80	6-9	100	≤-15
KADAMM АЛ-WR28-27-К	26,5-40,0	27	2,5	FBP-320	WR28	100	4-7	120	≤-15
KADAMM АЛ-WR28-30-К	38-40	30	—	—	WR28	—	—	—	—
KADAMM АЛ-WR28-31-К	26,5-40,0	31	2,5	FBP-320	WR28	150	3-5	170	≤-15
KADAMM АЛ-WR28-33-К	26,5-40,0	33	2,5	FBP-320	WR28	200	2-4	220	≤-15
KADAMM АЛ-WR34-19-К	22,0-33,0	19	2,5	FBP-260	WR34	50	12-16	80	≤-15
KADAMM АЛ-WR34-23-К	22,0-33,0	23	2,5	FBP-260	WR34	80	7-10	100	≤-15
KADAMM АЛ-WR34-25-К	22,0-33,0	25	2,5	FBP-260	WR34	100	6-9	120	≤-15
KADAMM АЛ-WR34-29-К	22,0-33,0	29	2,5	FBP-260	WR34	150	3-6	170	≤-15
KADAMM АЛ-WR34-31-К	22,0-33,0	31	2,5	FBP-260	WR34	200	2-4	220	≤-15
KADAMM АЛ-WR42-21-К	18,0-26,5	21	2,5	FBP-220	WR42	80	9-12	100	≤-15
KADAMM АЛ-WR42-23-К	18,0-26,5	23	2,5	FBP-220	WR42	100	7-10	120	≤-15
KADAMM АЛ-WR42-27-К	18,0-26,5	27	2,5	FBP-220	WR42	150	4-7	170	≤-15
KADAMM АЛ-WR42-29-К	18,0-26,5	29	2,5	FBP-220	WR42	200	3-6	220	≤-15
KADAMM АЛ-WR42-35-К	18-26,5	35	—	—	WR42	—	—	—	—
KADAMM АЛ-WR51-22-К	14,5-22,0	22	2,5	FBP-180	WR51	100	9-12	120	≤-15
KADAMM АЛ-WR51-25-К	14,5-22,0	25	2,5	FBP-180	WR51	150	6-9	170	≤-15
KADAMM АЛ-WR51-28-К	14,5-22,0	28	2,5	FBP-180	WR51	200	4-7	220	≤-15
KADAMM АЛ-WR62-23-К	12,5-18,0	23	2,5	FBP-140	WR62	150	7-10	170	≤-15
KADAMM АЛ-WR62-26-К	12,5-18,0	26	2,5	FBP-140	WR62	200	5-8	220	≤-15
KADAMM АЛ-WR62-28-К	12,4-18,0	28	2,5	FBP-140	WR62	250	3-6	270	≤-15
KADAMM АЛ-WR75-26-К	10,0-15,0	26	2,5	FBP-120	WR75	250	7-10	270	≤-15
KADAMM АЛ-WR90-25-К	8,2-12,4	25	2,5	FBP-100	WR90	250	7-10	270	≤-15

На что смотреть при выборе

Полоса модели АЛ-К должна перекрывать рабочие частоты (серия: 1 – 40 ГГц).
КСВН моделей АЛ-К — от 1,5 до 2,5: чем ниже, тем меньше отражение в тракте.
Усиление моделей АЛ-К — от 15 до 35 дБ.
Соединители АЛ-К — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM АЛ-К по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

На какие частоты рассчитана серия АЛ-К?
Диапазон серии АЛ-К — 1 – 40 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на АЛ-К?
К карточке АЛ-К приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии АЛ-К?
По таблице исполнений АЛ-К: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
