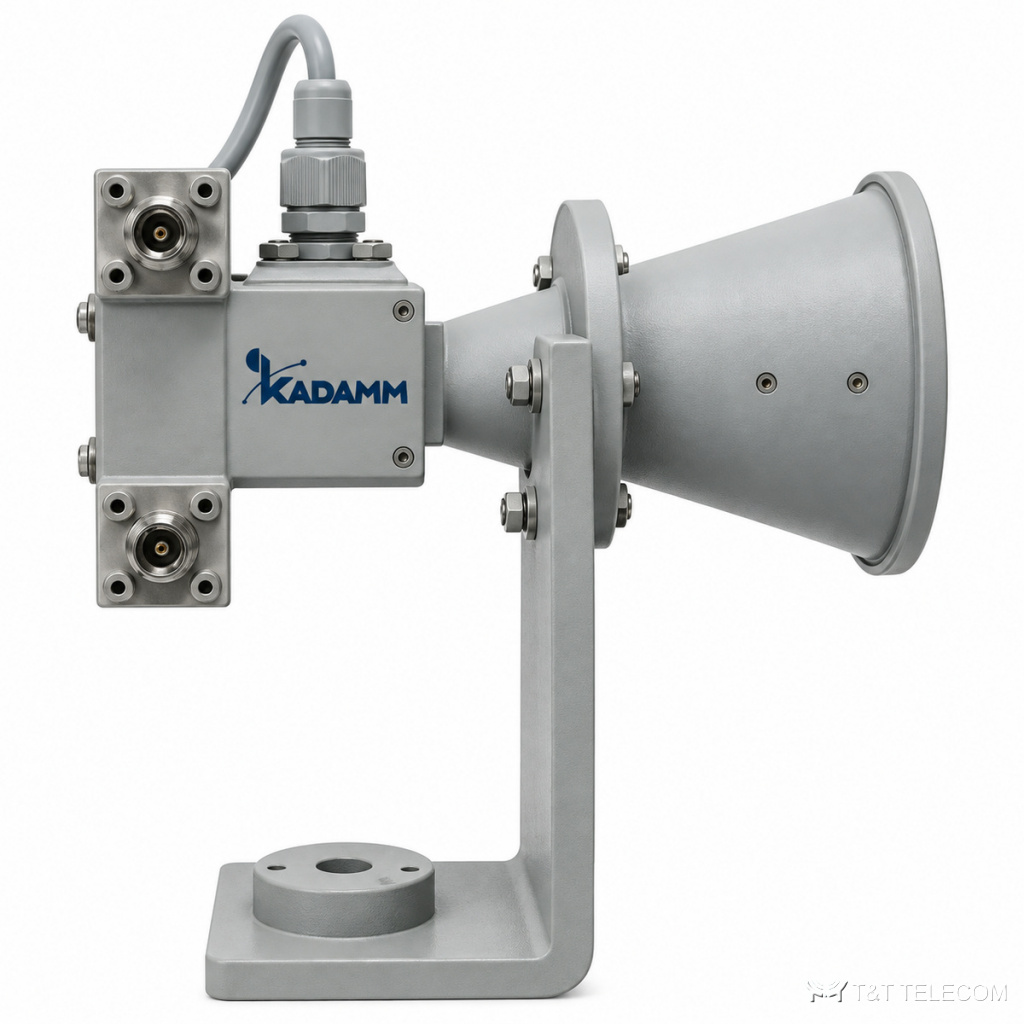

Серия KADAMM АР-2КП-Ш — серия из 5 рупорных антенн, 1 – 40 ГГц. АР-2КП-Ш — измерительные и рабочие антенны с предсказуемым усилением и диаграммой. Основное о АР-2КП-Ш: диапазон 1 – 40 ГГц; соединители N; КСВН 2,5–3; усиление 10–18 дБ.
Для каких задач
- Радиолинии и испытательные стенды — АР-2КП-Ш.
- Измерения диаграмм направленности и ЭМС — АР-2КП-Ш.
- Облучатели зеркальных антенн — АР-2КП-Ш.
Исполнения серии АР-2КП-Ш
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Эллипт., дБ |
|---|---|---|---|---|---|---|
| KADAMM АР-1000/2000-10-N(р)-ДКП-Ш | 1-2 | 10-15 | 2,5 | N (розетка) | 510X510X550 | ≤3 |
| KADAMM АР-18000/40000-10-2,92(р)-ДКП-Ш | 18-40 | 10-18 | 3 | 2,92 (розетка) | Ø40X80 | ≤5 |
| KADAMM АР-2000/4000-10-N(р)-ДКП-Ш | 2-4 | 10-15 | 2,5 | N (розетка) | 250 X250 X430 | ≤3 |
| KADAMM АР-4000/8000-10-N(р)-ДКП-Ш | 4-8 | 10-15 | 2,5 | N (розетка) | Ø140 X620 | ≤3 |
| KADAMM АР-8000/18000-10-SMA(р)-ДКП-Ш | 8-18 | 10-18 | 2,5 | SMA (розетка) | Ø78 X165 | ≤5 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Поляризационная развязка, дБ | 15 |
Как выбрать модель
- Полоса модели АР-2КП-Ш должна перекрывать рабочие частоты (серия: 1 – 40 ГГц).
- КСВН моделей АР-2КП-Ш — от 2,5 до 3: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АР-2КП-Ш — от 10 до 18 дБ.
- Соединители АР-2КП-Ш — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АР-2КП-Ш по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на АР-2КП-Ш?
К карточке АР-2КП-Ш приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АР-2КП-Ш?
По таблице исполнений АР-2КП-Ш: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АР-2КП-Ш?
У АР-2КП-Ш — N; точный тип и пол разъёма указан в таблице для каждой модели.
