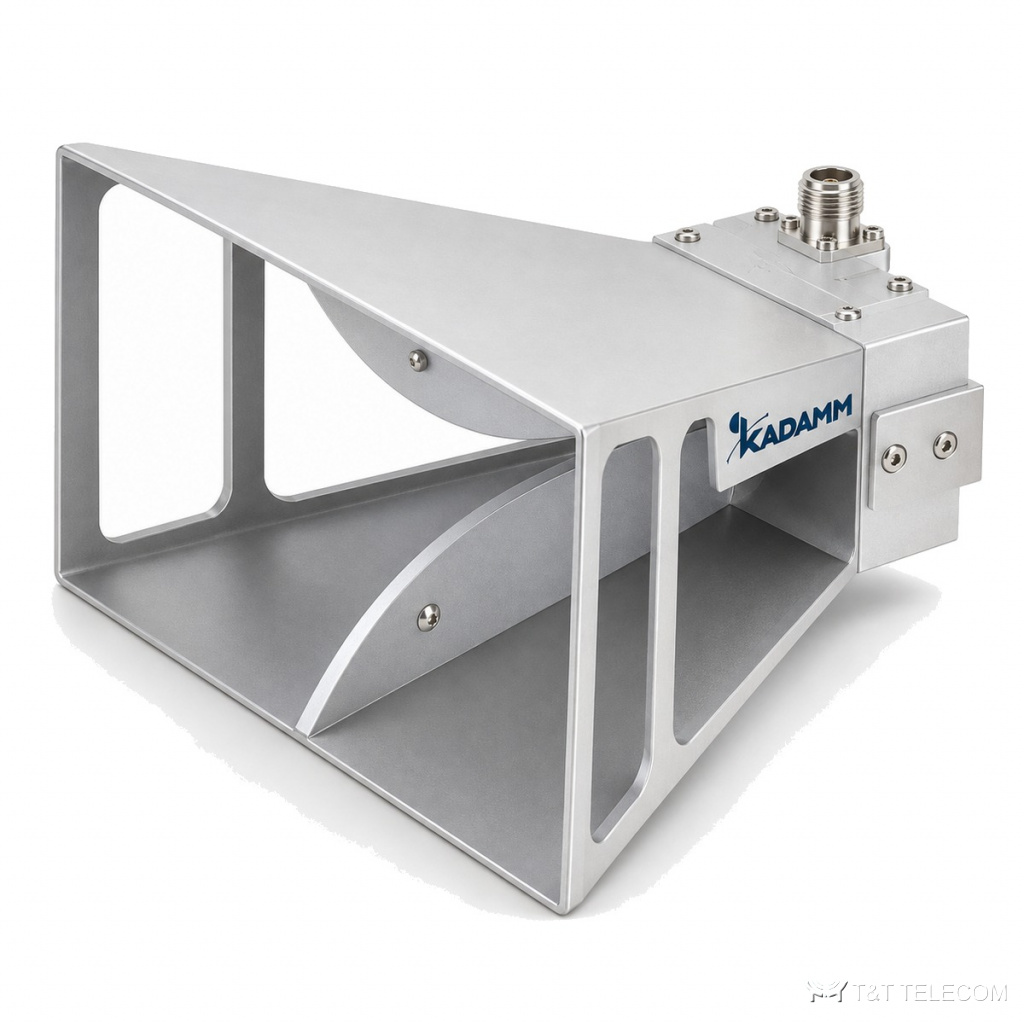

Серия рупорных антенн KADAMM АР-Ш — 200 МГц – 50 ГГц, соединители SMA, 39 моделей

Серия рупорных антенн KADAMM АР-Ш — 200 МГц – 50 ГГц, соединители SMA, 39 моделей
Рупорные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АР-Ш — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Серия KADAMM АР-Ш — серия из 39 рупорных антенн, 200 МГц – 50 ГГц. Рупоры АР-Ш применяют как эталонные антенны при измерениях и испытаниях. Коротко о АР-Ш: диапазон 200 МГц – 50 ГГц; соединители SMA; КСВН 1,3–2,5; усиление 3,5–25 дБ.

Область применения

  • Радиолинии и испытательные стенды — АР-Ш.
  • Измерения диаграмм направленности и ЭМС — АР-Ш.
  • Облучатели зеркальных антенн — АР-Ш.

Исполнения серии АР-Ш

АртикулЧастоты, ГГцУсиление, дБКСВНСоединительГабариты, ммМатериалПоляризацияПокрытиеМасса, кг
KADAMM АР-1000/18000-10-SMA(р)1-1810—SMA (розетка)174,9×185,9×108,8алюминийлинейнаяокраска0,613
KADAMM АР-1000/18000-S1–1810,72,5SMA (р)284×160-———
KADAMM АР-1000/2000-12-N(р)1-212—N (розетка)549,6×256×213,9алюминийлинейнаяокраска чёрная6,577
KADAMM АР-1000/2000-8-N(р)1-28—N (розетка)202,0×282,9×181,3алюминийлинейнаяокраска чёрная1,245
KADAMM АР-1000/200001–2012,582-243×163,5×205,7-———
KADAMM АР-1000/21000-13-SMA(р)1-2113—SMA (розетка)195,9×147×171алюминийлинейнаяокраска0,837
KADAMM АР-1000/6000-15-SMA(р)1-615—SMA (розетка)452,88×430×301,17алюминийлинейнаяокраска3,626
KADAMM АР-1000/6000-N1–6102,5N (р)190×114,1×164,1-———
KADAMM АР-18000/40000-13-2,92(р)18-40131,52,92 (розетка)38,2×30,6×20,6алюминийлинейнаяокраска—
KADAMM АР-18000/40000-13-2,92(р)-218-4013-15—2,92 (розетка)44×40×40—линейнаяокраскауточняйте у менеджера
KADAMM АР-18000/40000-20-2,92(р)18-4020—2,92 (розетка)182,07×89,27×55алюминийлинейнаяокраска0,164
KADAMM АР-18000/40000-K18–40162,52,92 мм (р)122×50×38посеребрённая медь———
KADAMM АР-18000/50000-15-2,4(р)18-5015—2,4 (розетка)36×31×71,15алюминийлинейнаяокраска—
KADAMM АР-18000/50000-20-2,4(р)18-5020—2,4 (розетка)49,11×42,11×98,15алюминийлинейнаяокраска—
KADAMM АР-200/2500-10-SMA(р)0,2-2,5102SMA (розетка)888,0×703,3×935,0алюминийлинейнаяокраска чёрная23,387
KADAMM АР-2000/18000-10-SMA(р)2-18101,5SMA (розетка)142×106,1×89,9алюминийлинейнаяокраска1,015
KADAMM АР-2000/18000-12-SMA(р)2-18121,4SMA (розетка)135×137,1×86,9алюминийлинейнаяокраска0,324
KADAMM АР-2000/6000-13-SMA(р)2-613—SMA (розетка)199×123,3×108,2алюминийлинейнаяокраска чёрная0,938
KADAMM АР-2000/8000-18-SMA(р)2-818—SMA (розетка)765,99×439,92×439,92алюминийлинейнаяокраска чёрная7,415
KADAMM АР-2900/3600-20-N(р)2,9-3,620—N (розетка)593,37×424×324алюминийлинейная—менее 3
KADAMM АР-33000/37000-25-2,92(р)33-37≥251,52,92 (розетка)220,5×77,8×62,7алюминийлинейнаяокраска0,399
KADAMM АР-400/4000-N0,4–46–172N (р)480×285×440алюминий———
KADAMM АР-4000/8000-20-SMA(р)4-820—SMA (розетка)585,40×284,10×234,09алюминийлинейнаяокраска3,779
KADAMM АР-4000/8000-22-SMA(р)4-822—SMA (розетка)602,5×338,4×267,8алюминийлинейнаяокраска1,552
KADAMM АР-6000/13000-20-N(р)6-1320—N (розетка)249,8×160,0×164,2алюминийлинейнаяокраска чёрная0,5
KADAMM АР-6000/18000-12-N(р)6-1812—N (розетка)69×43,7×38,7алюминийлинейнаяокраска чёрная0,025
KADAMM АР-6000/18000-12-SMA(р)6-1812—SMA (розетка)69×43,7×43алюминийлинейнаяокраска чёрнаяуточняйте у менеджера
KADAMM АР-6000/18000-15-2,92(р)6-1815—2,92 (розетка)112,2×64,9×56,9—линейнаяокраска0,023
KADAMM АР-6000/18000-15-SMA(р)6-1815—SMA (розетка)76,07×64,07×161алюминийлинейнаяокраска1,484
KADAMM АР-6000/18000-15-SMA(р)-Б6-1815—SMA (розетка)76,07×64,07×161алюминийлинейнаяокраска1,484
KADAMM АР-6000/18000-18-SMA(р)6-18181,3SMA (розетка)453×346,3×256,2алюминийлинейнаяокраска2,299
KADAMM АР-650/6000-N0,65–66–162N (р)480×270×380алюминий———
KADAMM АР-700/8000-S0,7–8102SMA (р)Ф220×262,5алюминий———
KADAMM АР-750/18000-10-SMA(р)0,75-18101,5SMA (розетка)218×245,4×141,1алюминийлинейнаяокраска1,329
KADAMM АР-800/18000-S0,8–183,5–14,52SMA (р)222×130×212алюминий———
KADAMM АР-8000/18000-10-SMA(р)8-1810—SMA (розетка)55×43,09×99алюминийлинейнаяокраска—
KADAMM АР-8000/18000-20-2,92(р)8-1820—2,92 (розетка)118,66×101,16×228алюминийлинейнаяокраска0,241
KADAMM АР-8000/18000-20-SMA(р)8-1820—SMA (розетка)231×133,86×106,9—линейнаяокраска чёрная0,417
KADAMM АР-8000/18000-22-SMA(р)8-18222SMA (розетка)399,2×195,9×157,7—линейнаяокраска чёрная3

На что смотреть при выборе

  • Полоса модели АР-Ш должна перекрывать рабочие частоты (серия: 200 МГц – 50 ГГц).
  • КСВН моделей АР-Ш — от 1,3 до 2,5: чем ниже, тем меньше отражение в тракте.
  • Усиление моделей АР-Ш — от 3,5 до 25 дБ.
  • Масса моделей АР-Ш — от 0,023 до 23,387 кг.
  • Соединители АР-Ш — SMA; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM АР-Ш по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у АР-Ш?
У АР-Ш — SMA; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АР-Ш?
Диапазон серии АР-Ш — 200 МГц – 50 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на АР-Ш?
К карточке АР-Ш приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
