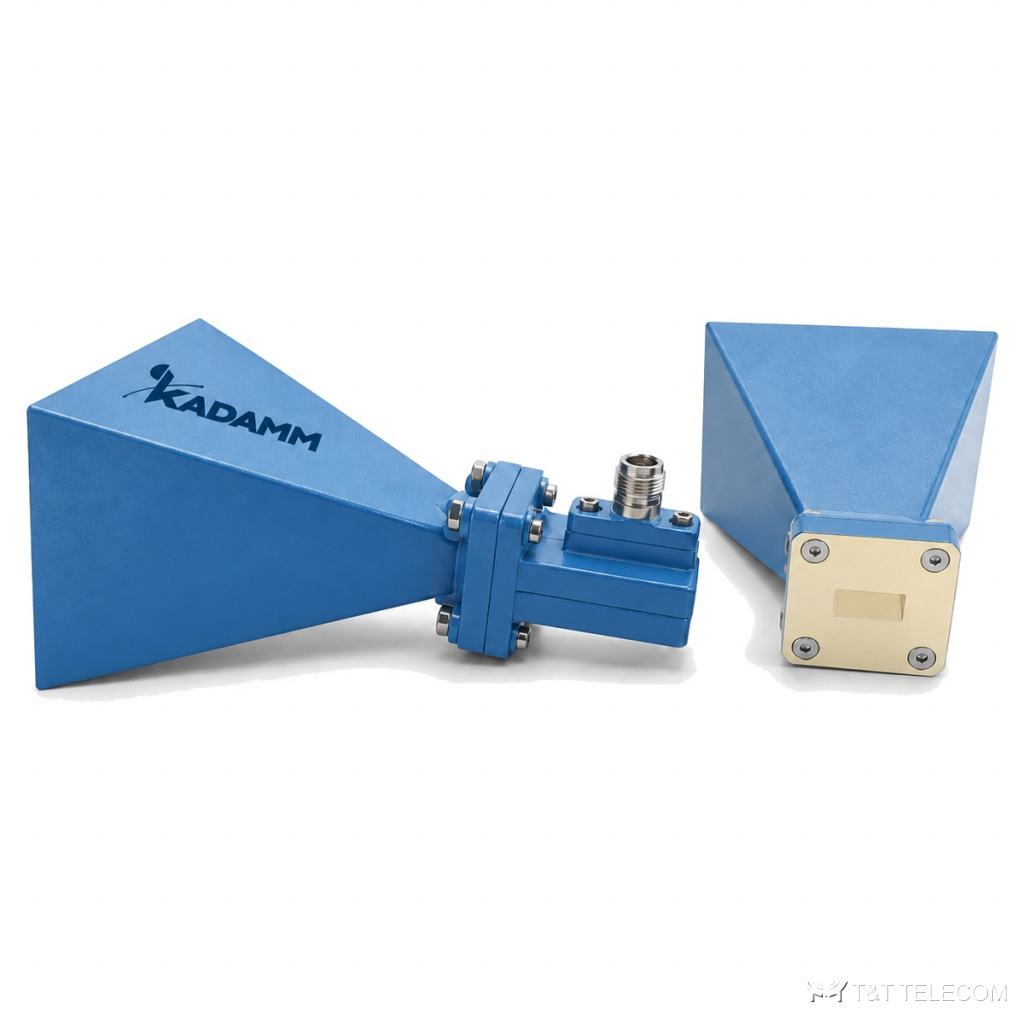

Серия KADAMM АР-СУ — серия из 21 рупорная антенна, 960 МГц – 112 ГГц. Рупоры АР-СУ применяют как эталонные антенны при измерениях и испытаниях. Параметры АР-СУ: диапазон 960 МГц – 112 ГГц; соединители SMA; усиление 10–25 дБ.
Область применения
- Радиолинии и испытательные стенды — АР-СУ.
- Измерения диаграмм направленности и ЭМС — АР-СУ.
- Облучатели зеркальных антенн — АР-СУ.
Исполнения серии АР-СУ
| Артикул | Частоты, ГГц | Усиление, дБ | Соединитель | Фланец | КСВН волноводного входа | КСВН коаксиального входа |
|---|---|---|---|---|---|---|
| KADAMM АР-10-X-Y-Z | 73,8–112 | 15, 20, 25 | WR10 (BJ900); 1,0 мм | UG387/UM | — | — |
| KADAMM АР-112-X-Y-Z | 6,57–9,99 | 10, 15, 20 | WR112 (BJ84); SMA или N | FBP84 | 1,2 | 1,4 |
| KADAMM АР-12-X-Y-Z | 60,5–91,9 | 10, 15, 20, 25 | WR12 (BJ740); 1,0 мм | UG387/U | 1,2 | 1,6 |
| KADAMM АР-137-X-Y-Z | 5,38–8,17 | 10, 15, 20 | WR137 (BJ70); SMA или N | FDP70 | 1,2 | 1,4 |
| KADAMM АР-15-X-Y-Z | 49,8–75,8 | 10, 15, 20, 25 | WR15 (BJ620); 1,85 мм | UG385/U | 1,2 | 1,5 |
| KADAMM АР-159-X-Y-Z | 4,64–7,05 | 10, 15, 20 | WR159 (BJ58); SMA или N | FDP58 | 1,2 | 1,2 |
| KADAMM АР-187-X-Y-Z | 3,94–5,99 | 10, 15, 20 | WR187 (BJ48); SMA или N | FDP48 | 1,2 | 1,6 |
| KADAMM АР-19-X-Y-Z | 39,2–59,6 | 10, 15, 20, 25 | WR19 (BJ500); 1,85 мм | UG383/UM | 1,2 | 1,3 |
| KADAMM АР-22-X-Y-Z | 32,9–50,1 | 10, 15, 20, 25 | WR22 (BJ400); 2,4 мм | UG383/U | 1,2 | 1,3 |
| KADAMM АР-229-X-Y-Z | 3,22–4,9 | 10, 15, 20 | WR229 (BJ40); SMA или N | FDP40 | 1,2 | 1,4 |
| KADAMM АР-28-X-Y-Z | 26,5–40 | 10, 15, 20, 25 | WR28 (BJ320); 2,92 мм | FBP320 | 1,2 | 1,4 |
| KADAMM АР-284-X-Y-Z | 2,6–3,95 | 10, 15, 20 | WR284 (BJ32); SMA или N | FDP32 | 1,2 | 1,4 |
| KADAMM АР-34-X-Y-Z | 21,7–33 | 10, 15, 20, 25 | WR34 (BJ260); 2,92 мм | FBP260 | 1,2 | 1,35 |
| KADAMM АР-340-15-Y-Z | 2,17–3,3 | 15 | WR340 (BJ26); SMA или N | FDP26 | - | 1,4 |
| KADAMM АР-42-X-Y-Z | 17,6–26,7 | 10, 15, 20, 25 | WR42 (BJ220); 2,92 мм или SMA | FBP220 | 1,2 | 1,5 |
| KADAMM АР-51-X-Y-Z | 14,5–22 | 10, 15, 20, 25 | WR51 (BJ180); SMA | FBP180 | 1,2 | 1,2 |
| KADAMM АР-510-15-Y-Z | 1,45–2,2 | 15 | WR510 (BJ18); SMA или N | FDP18 | - | 1,4 |
| KADAMM АР-62-X-Y-Z | 11,9–18 | 10, 15, 20, 25 | WR62 (BJ140); SMA или N | FBP140 | 1,2 | 1,4 |
| KADAMM АР-75-X-Y-Z | 9,84–15 | 10, 15, 20, 25 | WR75 (BJ120); SMA или N | FBP120 | 1,2 | 1,2 |
| KADAMM АР-770-15-Y-Z | 0,96–1,46 | 15 | WR770 (BJ12); SMA или N | FDP12 | - | 1,4 |
| KADAMM АР-90-X-Y-Z | 8,2–12,5 | 10, 15, 20, 25 | WR90 (BJ100); SMA или N | FBP100 | 1,2 | 1,4 |
Подбор исполнения
- Полоса модели АР-СУ должна перекрывать рабочие частоты (серия: 960 МГц – 112 ГГц).
- Усиление моделей АР-СУ — от 10 до 25 дБ.
- Соединители АР-СУ — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АР-СУ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АР-СУ?
По таблице исполнений АР-СУ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АР-СУ?
У АР-СУ — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АР-СУ?
Диапазон серии АР-СУ — 960 МГц – 112 ГГц; полоса конкретной модели — в таблице исполнений.
