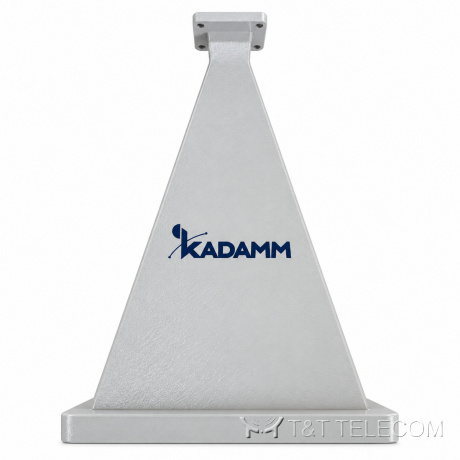

Серия линзовых антенн KADAMM АЛ-П — 11,9 – 40 ГГц, соединители по таблице исполнений, 5 моделей

Серия линзовых антенн KADAMM АЛ-П — 11,9 – 40 ГГц, соединители по таблице исполнений, 5 моделей
Рупорные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АЛ-П — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

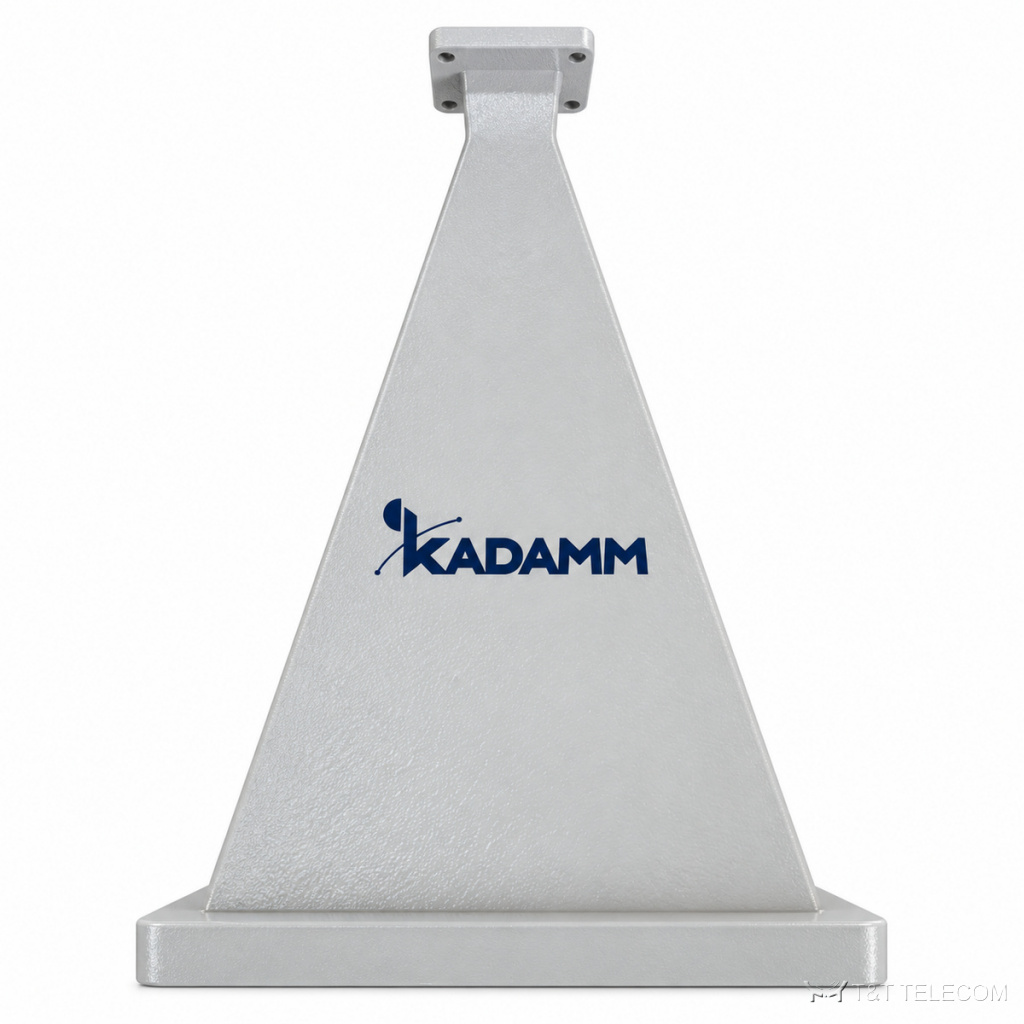

Серия KADAMM АЛ-П — серия из 5 линзовых антенн, 11,9 – 40 ГГц. Линзовые антенны АЛ-П компактнее зеркальных при том же усилении. Коротко о АЛ-П: диапазон 11,9 – 40 ГГц; соединители по таблице исполнений; усиление 20–25 дБ.

Где применяют

  • Радиолинии малой дальности — АЛ-П.
  • Радиолокационные датчики — АЛ-П.
  • Измерения в миллиметровом диапазоне — АЛ-П.

Исполнения серии АЛ-П

АртикулЧастоты, ГГцКу, дБСоединительВолноводДиаметр, ммДлина, мм
KADAMM АЛ-WR28-25-П26,5-40,025FBP-320WR2875×75145
KADAMM АЛ-WR34-25-П21,7-33,025FBP-260WR3489×89175
KADAMM АЛ-WR42-25-П18,0-26,525FBP-220WR42110×110220
KADAMM АЛ-WR51-20-П14,5-22,020FBP-180WR51100×75165
KADAMM АЛ-WR62-20-П11,9-18,020FBP-140WR62120×90205

Общие характеристики

ПараметрЗначение
КСВН, не более2,5
Уровень боковых лепестков, плоскость Е, дБ≤-15
Уровень боковых лепестков, плоскость Н, дБ≤-26

На что смотреть при выборе

  • Сначала выбирают строку АЛ-П по частоте — серия перекрывает 11,9 – 40 ГГц.
  • Усиление моделей АЛ-П — от 20 до 25 дБ.
  • Соединители АЛ-П — по таблице исполнений; ответные кабели и переходы подбирают под них.

Поставка и документы

Модели KADAMM АЛ-П подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на АЛ-П?
К карточке АЛ-П приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии АЛ-П?
По таблице исполнений АЛ-П: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АЛ-П?
У АЛ-П — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
