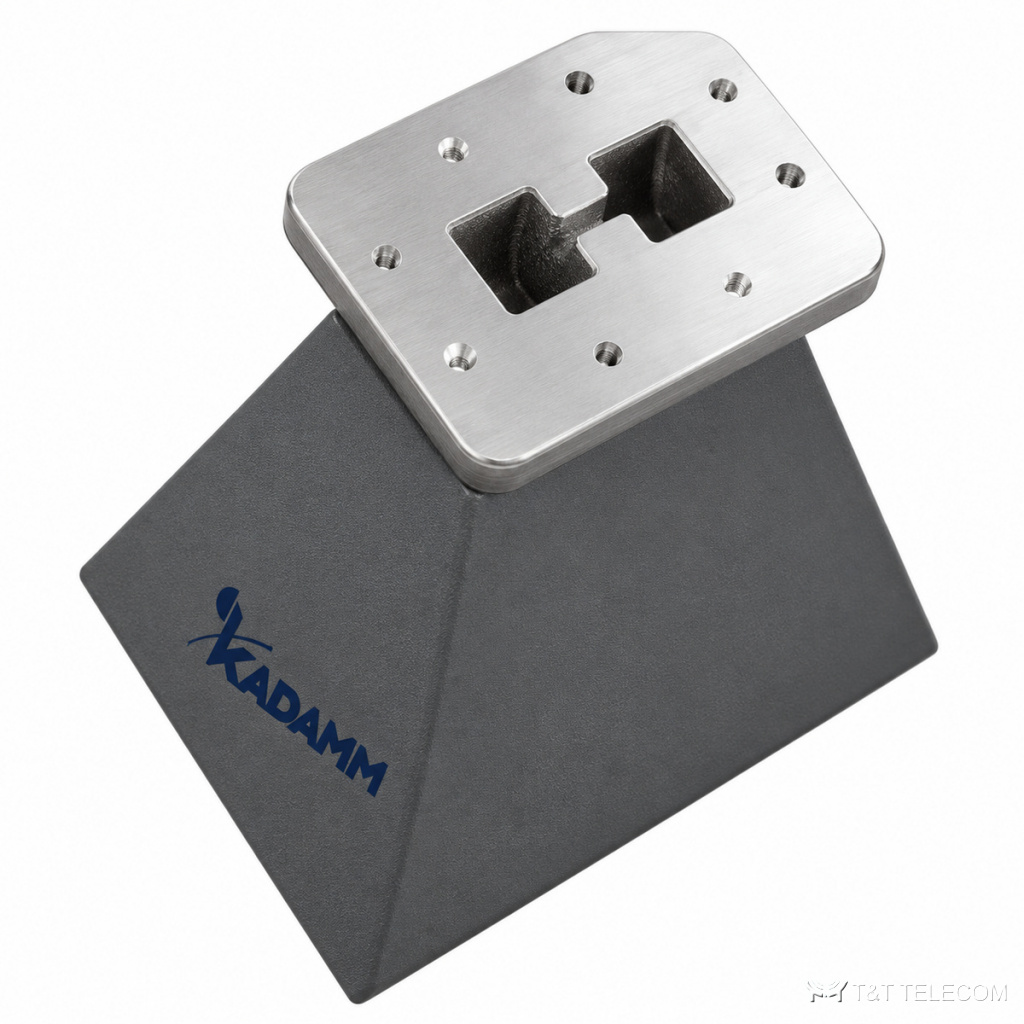

KADAMM АРГ-О — серия из 17 рупорных антенн, 800 МГц – 70 ГГц. Рупоры АРГ-О применяют как эталонные антенны при измерениях и испытаниях. Коротко о АРГ-О: диапазон 800 МГц – 70 ГГц; соединители N; КСВН 2–2,5; усиление 3,5–15 дБ.
Где применяют
- Измерения диаграмм направленности и ЭМС — АРГ-О.
- Облучатели зеркальных антенн — АРГ-О.
- Радиолинии и испытательные стенды — АРГ-О.
Исполнения серии АРГ-О
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Волновод | Материал | Луч, ° |
|---|---|---|---|---|---|---|---|
| KADAMM АРГ-11000/26500-10-SMA(р) | 11,0-26,5 | 8-12 | 2 | SMA (розетка) | WRD110 | медь | 30°-60° |
| KADAMM АРГ-1500/3600-10-N(р) | 1,5-3,6 | 8-12 | 2 | N (розетка) | WRD1500 | Al | 30°-60° |
| KADAMM АРГ-18000/40000-10-2,92(р) | 18,0-40,0 | 8-12 | 2,5 | 2,92 (розетка) | WRD180 | медь | 30°-60° |
| KADAMM АРГ-2000/4800-10-N(р) | 2,0-4,8 | 8-12 | 2 | N (розетка) | WRD20 | Al | 30°-60° |
| KADAMM АРГ-2000/70000 | 2,0-70 | 9,0-14,0 | 2,0 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM АРГ-2600/7800-10-N(р) | 2,6-7,8 | 8-12 | 2 | N (розетка) | WRD250 | Al | 30°-60° |
| KADAMM АРГ-3500/8200-10-N(р) | 3,5-8,2 | 8-12 | 2 | N (розетка) | WRD350 | Al | 30°-60° |
| KADAMM АРГ-4750/11000-10-N(р) | 4,75-11,0 | 8-12 | 2 | N (розетка) | WRD475 | Al | 30°-60° |
| KADAMM АРГ-5000/18000-10-SMA(р) | 5,0-18,0 | 8-12 | 2 | SMA (розетка) | WRD500 | Al | 30°-60° |
| KADAMM АРГ-5800/16000-10-SMA(р) | 5,8-16,0 | 8-12 | 2 | SMA (розетка) | WRD580 | Al | 30°-60° |
| KADAMM АРГ-6500/18000-10-SMA(р) | 6,5-18,0 | 8-12 | 2 | SMA (розетка) | WRD650 | Al | 30°-60° |
| KADAMM АРГ-7000/18500-10-SMA(р) | 7,0-18,5 | 8-12 | 2 | SMA (розетка) | WRD700 | Al | 30°-60° |
| KADAMM АРГ-7500/18000-10-SMA(р) | 7,5-18,0 | 8-12 | 2 | SMA (розетка) | WRD750 | Al | 30°-60° |
| KADAMM АРГ-800/18000 | 0,8-18,0 | 8,0-15,0 | 2,0 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM АРГ-800/18000-2 | 0,8-18,0 | 3,5-14,5 | 2,0 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM АРГ-800/8000 | 0,8-8,0 | 6,0-15,0 | 2,0 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM АРГ-840/2000-10-N(р) | 0,84-2,0 | 5-12 | 2 | N (розетка) | WRD84 | Al | 30°-70° |
На что смотреть при выборе
- Полоса модели АРГ-О должна перекрывать рабочие частоты (серия: 800 МГц – 70 ГГц).
- КСВН моделей АРГ-О — от 2 до 2,5: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АРГ-О — от 3,5 до 15 дБ.
- Соединители АРГ-О — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АРГ-О подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АРГ-О?
По таблице исполнений АРГ-О: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АРГ-О?
У АРГ-О — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АРГ-О?
Диапазон серии АРГ-О — 800 МГц – 70 ГГц; полоса конкретной модели — в таблице исполнений.
