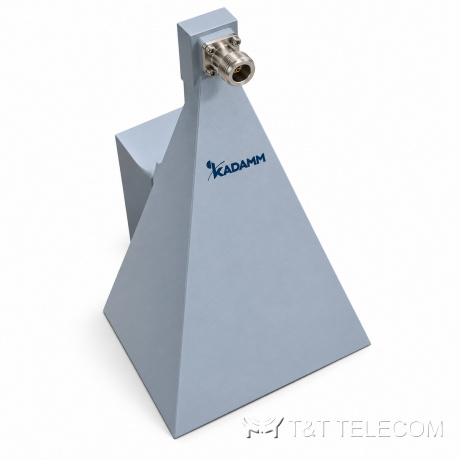

Серия рупорных антенн KADAMM АР-Ш-2 — 1 – 40 ГГц, соединители N, 5 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

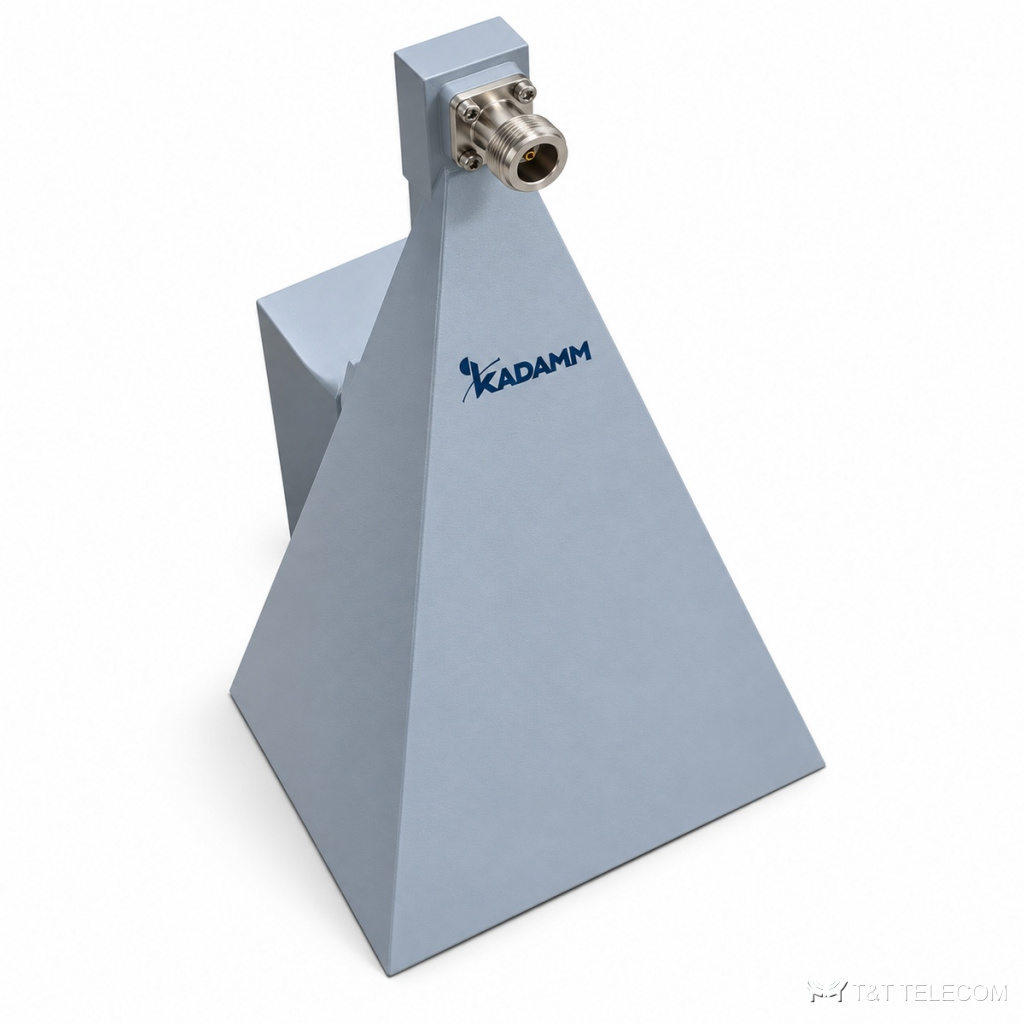

KADAMM АР-Ш-2 — серия из 5 рупорных антенн, 1 – 40 ГГц. Рупоры АР-Ш-2 применяют как эталонные антенны при измерениях и испытаниях. Основное о АР-Ш-2: диапазон 1 – 40 ГГц; соединители N; усиление 10–20 дБ.
Область применения
- Измерения диаграмм направленности и ЭМС — АР-Ш-2.
- Облучатели зеркальных антенн — АР-Ш-2.
- Радиолинии и испытательные стенды — АР-Ш-2.
Исполнения серии АР-Ш-2
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Материал | Покрытие | Луч, ° |
|---|---|---|---|---|---|---|
| KADAMM АР-1000/2000-15-N(р)-Ш | 1-2 | 10-15 | N (розетка) | Al | оксидирование | 35°-55° |
| KADAMM АР-18000/40000-20-2,92(р)-Ш | 18-40 | 15-20 | 2,92 (розетка) | медь | серебрение | 15°-55° |
| KADAMM АР-2000/4000-15-N(р)-Ш | 2-4 | 10-15 | N (розетка) | Al | оксидирование | 15°-55° |
| KADAMM АР-4000/8000-15-N(р)-Ш | 4-8 | 10-15 | N (розетка) | Al | оксидирование | 15°-55° |
| KADAMM АР-8000/18000-20-N(р)-Ш | 8-18 | 15-20 | N (розетка) | Al | оксидирование | 15°-55° |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
Подбор исполнения
- Сначала выбирают строку АР-Ш-2 по частоте — серия перекрывает 1 – 40 ГГц.
- Усиление моделей АР-Ш-2 — от 10 до 20 дБ.
- Соединители АР-Ш-2 — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АР-Ш-2 подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия АР-Ш-2?
Диапазон серии АР-Ш-2 — 1 – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АР-Ш-2?
К карточке АР-Ш-2 приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АР-Ш-2?
По таблице исполнений АР-Ш-2: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
