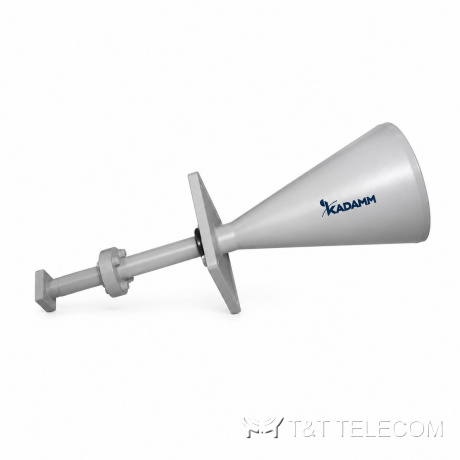

Серия рупорных антенн KADAMM АР-СУ-КП — 900 МГц – 110 ГГц, соединители N, 33 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

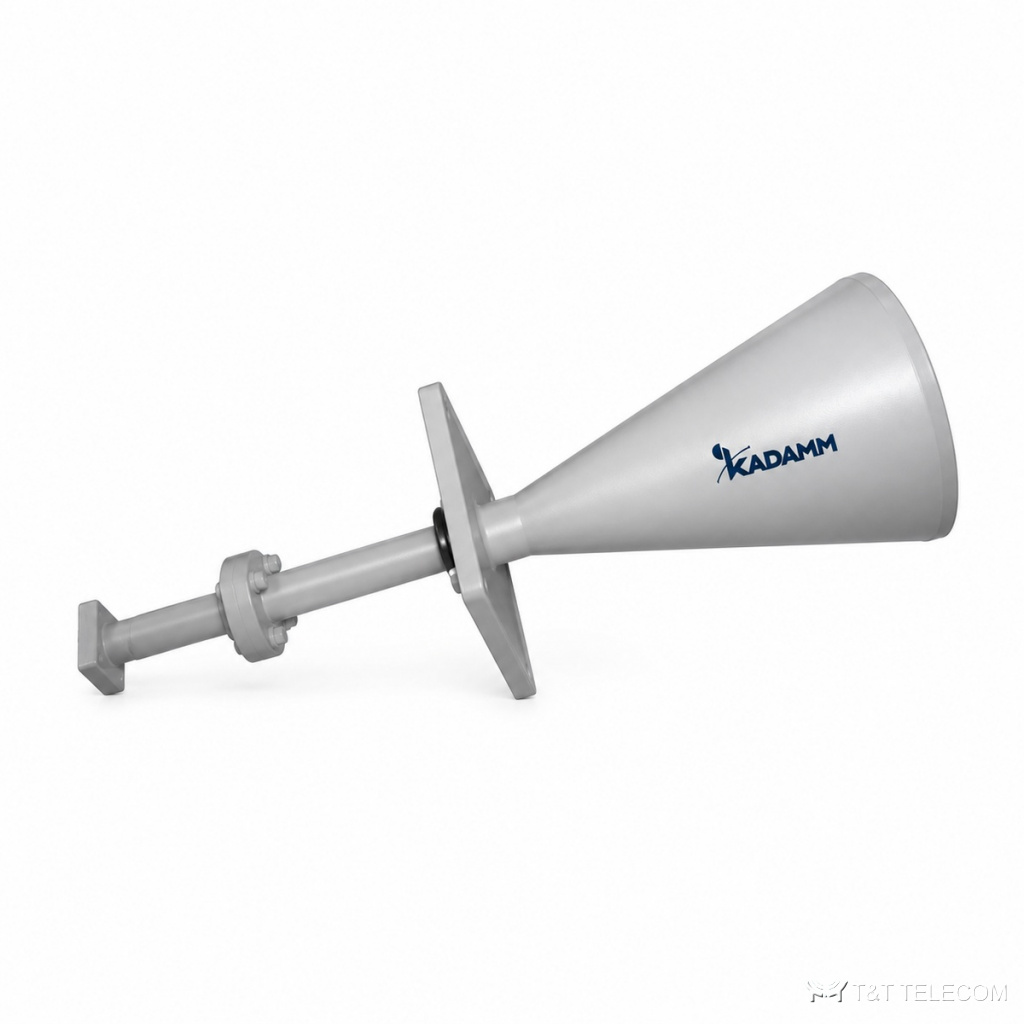

KADAMM АР-СУ-КП: серия из 33 рупорных антенн, 900 МГц – 110 ГГц. Рупоры АР-СУ-КП применяют как эталонные антенны при измерениях и испытаниях. Основное о АР-СУ-КП: диапазон 900 МГц – 110 ГГц; соединители N; КСВН 1,3–2,5.
Где применяют
- Облучатели зеркальных антенн — АР-СУ-КП.
- Радиолинии и испытательные стенды — АР-СУ-КП.
- Измерения диаграмм направленности и ЭМС — АР-СУ-КП.
Исполнения серии АР-СУ-КП
| Артикул | Частоты, ГГц | КСВН | Соединитель | Эллипт., дБ | Полоса | Коэффициент усиления (по заказу), дБ | Волновод |
|---|---|---|---|---|---|---|---|
| KADAMM АР-1000/4000-10-N(р)-ЭКП | 1-4 | 1,6 | N (розетка) | ≤1,5 | 10% | 10 | — |
| KADAMM АР-1000/6000-ЭКП | 1,0-6,0 | 2,5 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM АР-10000/15000-20-SMA(р)-ЭКП | 10-15 | — | — | менее 1,6 | — | — | — |
| KADAMM АР-10000/15000-N(р)-ЭКП | 10-15 | 1,6 | N (розетка) | ≤0,5 | ≤5% | 10/15 | WR75 |
| KADAMM АР-10000/15000-ЭКП | 10-15 | 1,3 | волноводный | ≤0,5 | ≤5% | 10/15 | WR75 |
| KADAMM АР-12400/18000-SMA(р)-ЭКП | 12,4-18 | 1,6 | SMA (розетка) | ≤0,5 | ≤5% | 10/15 | WR62 |
| KADAMM АР-12400/18000-ЭКП | 12,4-18 | 1,3 | волноводный | ≤0,5 | ≤5% | 10/15 | WR62 |
| KADAMM АР-15000/22000-SMA(р)-ЭКП | 15-22 | 1,6 | SMA (розетка) | ≤0,5 | ≤5% | 10/15/20 | WR51 |
| KADAMM АР-15000/22000-ЭКП | 15-22 | 1,35 | волноводный | ≤0,5 | ≤5% | 10/15/20 | WR51 |
| KADAMM АР-18000/26000-2,92(р)-ЭКП | 18-26 | 1,6 | 2,92 (розетка) | ≤0,5 | ≤5% | 10/15/20 | WR42 |
| KADAMM АР-18000/26000-ЭКП | 18-26 | 1,35 | волноводный | ≤0,5 | ≤5% | 10/15/20 | WR42 |
| KADAMM АР-2000/18000-16-SMA(р)-ЭКП | 2-18 | — | — | — | — | — | — |
| KADAMM АР-2100/2500-15-N(р)-ЭКП | 2,1-2,5 | — | — | менее 2,5 | — | — | — |
| KADAMM АР-22000/33000-2,92(р)-ЭКП | 22-33 | 1,6 | 2,92 (розетка) | ≤0,5 | ≤5% | 10/15/20 | WR34 |
| KADAMM АР-22000/33000-ЭКП | 22-33 | 1,35 | волноводный | ≤0,5 | ≤5% | 10/15/20 | WR34 |
| KADAMM АР-26500/40000-2,92(р)-ЭКП | 26,5-40 | 1,6 | 2,92 (розетка) | ≤0,5 | ≤5% | 10/15/20 | WR28 |
| KADAMM АР-26500/40000-ЭКП | 26,5-40 | 1,35 | волноводный | ≤0,5 | ≤5% | 10/15/20 | WR28 |
| KADAMM АР-33000/50000-ЭКП | 33-50 | 1,5 | волноводный | ≤1 | ≤5% | 10/15/20 | WR22 |
| KADAMM АР-4000/8000-10-N(р)-ЭКП | 4-8 | 1,6 | N (розетка) | ≤1,5 | 10% | 10 | — |
| KADAMM АР-4000/8000-12-ЭКП | 4-8 | — | SMA (розетка) | — | — | — | — |
| KADAMM АР-40000/60000-ЭКП | 40-60 | 1,5 | волноводный | ≤1 | ≤5% | 10/15/20 | WR19 |
| KADAMM АР-50000/75000-ЭКП | 50-75 | 1,5 | волноводный | ≤1 | ≤5% | 10/15/20 | WR15 |
| KADAMM АР-6000/18000-19-SMA(р)-ЭКП | 6-18 | — | — | — | — | — | — |
| KADAMM АР-60000/90000-ЭКП | 60-90 | 1,5 | волноводный | ≤1 | ≤5% | 10/15/20 | WR12 |
| KADAMM АР-7000/10000-N(р)-ЭКП | 7-10 | 1,5 | N (розетка) | ≤0,5 | ≤5% | 10/15 | WR112 |
| KADAMM АР-7000/10000-ЭКП | 7-10 | 1,3 | волноводный | ≤0,5 | ≤5% | 10/15 | WR112 |
| KADAMM АР-7050/10000-13-SMA(р)-ЭКП | 7,05-10 | — | — | менее 2 | — | — | — |
| KADAMM АР-75000/110000-ЭКП | 75-110 | 1,6 | волноводный | ≤1 | ≤5% | 10/15/20 | WR10 |
| KADAMM АР-8000/12400-N(р)-ЭКП | 8-12,4 | 1,5 | N (розетка) | ≤0,5 | ≤5% | 10/15 | WR90 |
| KADAMM АР-8000/12400-ЭКП | 8-12,4 | 1,3 | волноводный | ≤0,5 | ≤5% | 10/15 | WR90 |
| KADAMM АР-8000/18000-13-SMA(р)-ЭКП | 8-18 | — | — | — | — | — | — |
| KADAMM АР-8200/12400-20-SMA(р)-ЭКП | 8,2-12,4 | — | — | — | — | — | — |
| KADAMM АР-900/2250-13-N(р)-ЭКП | 0,9-2,25 | — | — | — | — | — | — |
На что смотреть при выборе
- Полоса модели АР-СУ-КП должна перекрывать рабочие частоты (серия: 900 МГц – 110 ГГц).
- КСВН моделей АР-СУ-КП — от 1,3 до 2,5: чем ниже, тем меньше отражение в тракте.
- Соединители АР-СУ-КП — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АР-СУ-КП по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у АР-СУ-КП?
У АР-СУ-КП — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АР-СУ-КП?
Диапазон серии АР-СУ-КП — 900 МГц – 110 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АР-СУ-КП?
К карточке АР-СУ-КП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
