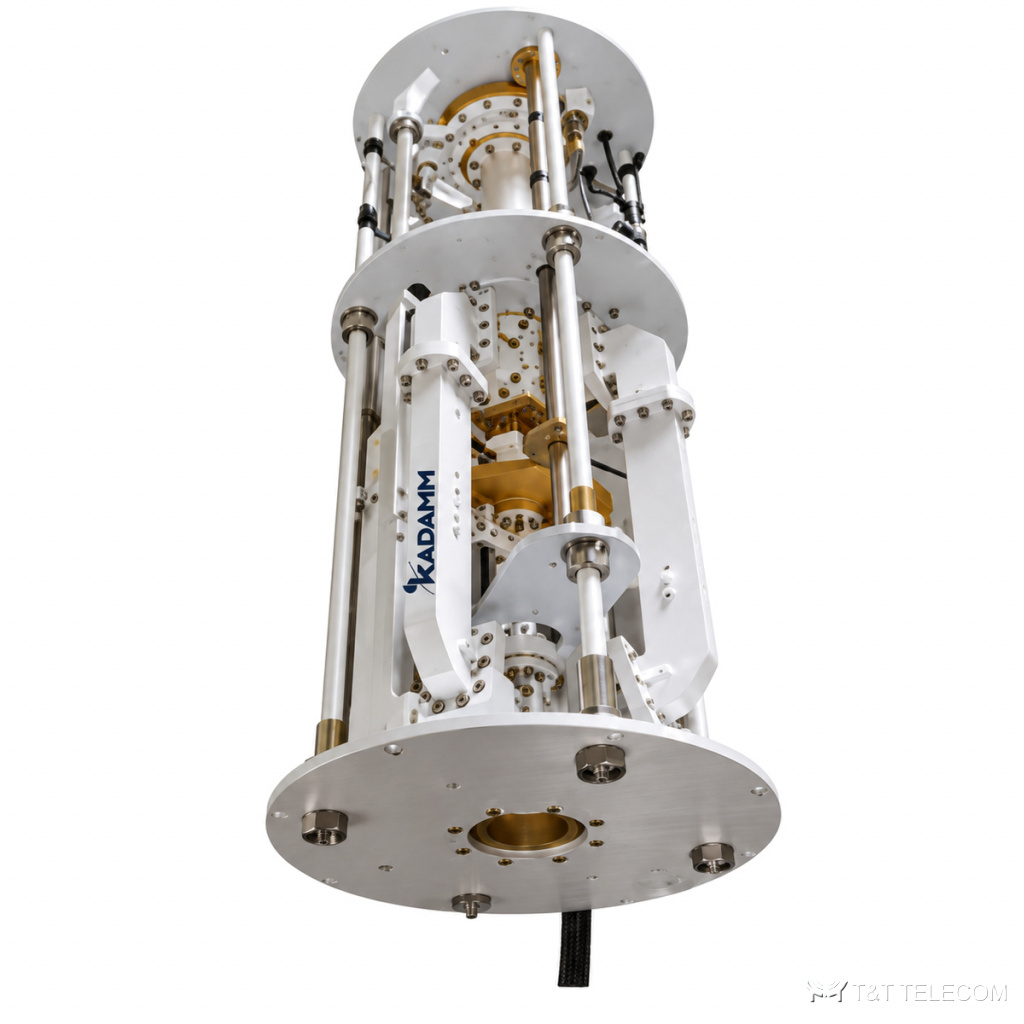

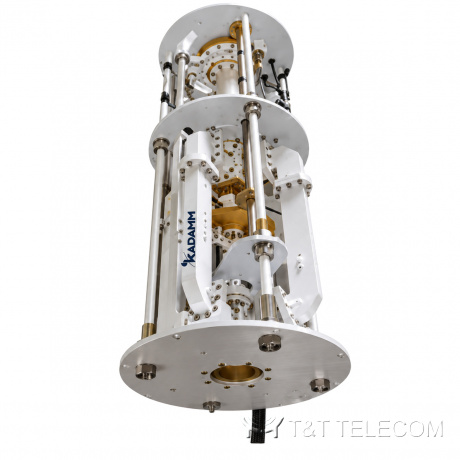

Серия зеркальных антенн KADAMM ОБЛ-С — 2,025 – 31 ГГц, соединители по таблице исполнений, 14 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ОБЛ-С: серия из 14 зеркальных антенн, 2,025 – 31 ГГц. ОБЛ-С дают узкий луч и высокое усиление в СВЧ-диапазоне. Параметры ОБЛ-С: диапазон 2,025 – 31 ГГц; соединители по таблице исполнений; вносимые потери 0,2–1,2 дБ; КСВН 1,1–1,4; мощность 100–1000 Вт.
Область применения
- Испытательные полигоны — ОБЛ-С.
- Радиоастрономия и исследования — ОБЛ-С.
- Радиорелейные и спутниковые каналы — ОБЛ-С.
Исполнения серии ОБЛ-С
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Режим | Поляризация | Разв. поляр., дБ | Волноводный интерфейс | Развязка Tx–Rx, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ОБЛ-С-C-К | 3,4-4,2 / 5,85-6,725 (приём / передача) | 1000 | 0,4 | 1,25 | приём и передача | круговая (правая/левая) | 30 | WR229 / WR137 | 85 |
| KADAMM ОБЛ-С-C-Л | 3,4-4,2 / 5,85-6,725 (приём / передача) | 1000 | 0,3 | 1,25 | приём и передача | линейная (горизонтальная/вертикальная) | 30 | WR229 / WR137 | 85 |
| KADAMM ОБЛ-С-C/Ku | 3,4-4,8 / 10,7-12,75 (C / Ku) | — | 0,3 / 0,5 (C / Ku) | 1,35 (линейная), 1,30 (круговая) | приём и передача | две линейные / две круговые (переключаемая) | 18 (круговая), 30 (линейная) | WR229 / WR75 | — |
| KADAMM ОБЛ-С-C/Ku-Пр | 3,4-4,8 / 10,7-12,75 (C / Ku) | — | 0,3 / 0,5 (C / Ku) | 1,35 (линейная), 1,30 (круговая) | только приём | C: две линейные / две круговые (переключаемая); Ku: линейная | 20 (круговая), 35 (линейная) | WR229 / WR75 | — |
| KADAMM ОБЛ-С-DBS-4,5 | 17,3-18,4 / 10,7-12,75 (передача / приём) | — | 0,25 | 1,30 | приём и передача | — | — | WR62 (передача) / WR75 (приём) | 85 |
| KADAMM ОБЛ-С-Ka-К | 17,7-21,2 / 27,5-31,0 (приём / передача) | 500 | 0,7 | 1,25 | приём и передача | круговая (правая/левая) | 30 | WR42 / WR28 | 85 |
| KADAMM ОБЛ-С-Ka-К-С | 17,7-21,2 / 27,5-31,0 (приём / передача) | 500 | 1,2 | 1,35 | приём и передача, канал сопровождения | круговая (правая/левая) | 30 | WR42 / WR28 / WR42 | 85 |
| KADAMM ОБЛ-С-Ka-Л | 17,7-21,2 / 27,5-31,0 (приём / передача) | 500 | 0,7 | 1,25 | приём и передача | линейная (горизонтальная/вертикальная) | 35 | WR42 / WR28 | 85 |
| KADAMM ОБЛ-С-Ka-М | 29-31 / 19-21 (суммарный канал: передача / приём) | — | 0,2 (проходной тракт) | 1,1 / 1,6 (проходной тракт / канал сопровождения) | приём и передача, моноимпульсное сопровождение | — | — | — | — |
| KADAMM ОБЛ-С-Ku/Ka | 12,25-12,75 и 19,60-21,20 / 14,0-14,5 и 29,4-31,0 (приём / передача) | 500 | 0,5 | 1,35 | приём и передача | линейная (горизонтальная/вертикальная) | 30 | WR75 / WR42 / WR28 | 85 |
| KADAMM ОБЛ-С-S-Пр | 2,1-2,5 | — | — | 1,25 | только приём | круговая (правая/левая) | 20 | — | — |
| KADAMM ОБЛ-С-S/X | 7,8-8,4 и 2,2-2,3 / 2,025-2,11 (приём / передача) | 100 | — | 1,25 | приём и передача | круговая (правая/левая) | 20 | — | 15 |
| KADAMM ОБЛ-С-X-К | 7,25-7,75 / 7,9-8,4 (приём / передача) | 1000 | — | 1,4 | приём и передача | круговая (правая/левая) | 25 | WR112 | 85 |
| KADAMM ОБЛ-С-X-Л | 7,25-7,75 / 7,9-8,4 (приём / передача) | 1000 | — | 1,4 | приём и передача | линейная (горизонтальная/вертикальная) | 35 | WR112 | 85 |
Подбор исполнения
- Сначала выбирают строку ОБЛ-С по частоте — серия перекрывает 2,025 – 31 ГГц.
- Вносимые потери в серии ОБЛ-С — от 0,2 до 1,2 дБ; на высоких частотах и в широкополосных моделях они больше.
- КСВН моделей ОБЛ-С — от 1,1 до 1,4: чем ниже, тем меньше отражение в тракте.
- Допустимая мощность моделей ОБЛ-С — от 100 до 1000 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители ОБЛ-С — по таблице исполнений; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM ОБЛ-С подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у ОБЛ-С?
У ОБЛ-С — по таблице исполнений; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия ОБЛ-С?
Диапазон серии ОБЛ-С — 2,025 – 31 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на ОБЛ-С?
К карточке ОБЛ-С приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
