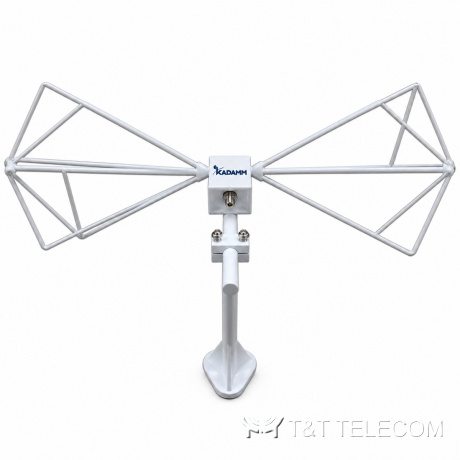

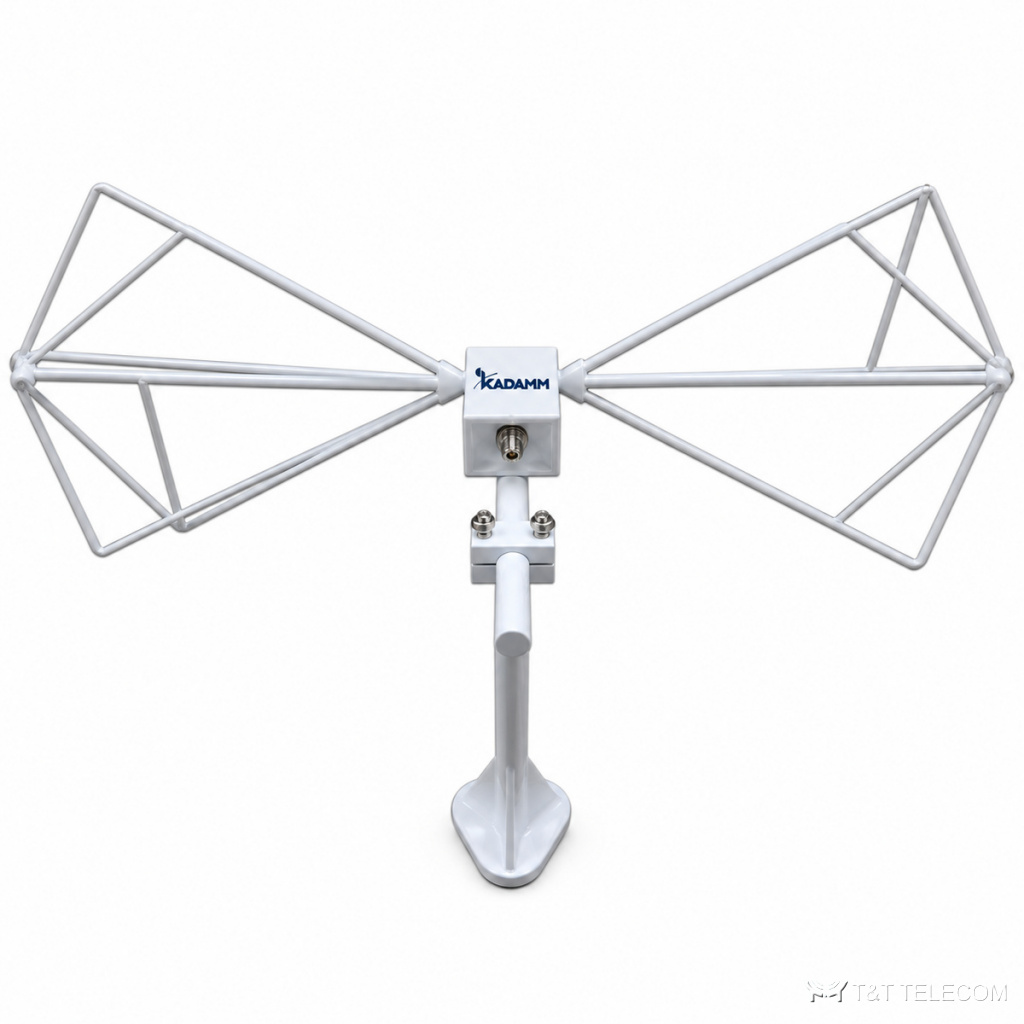

Серия биконических антенн KADAMM АБК — 20 МГц – 18 ГГц, соединители N, 8 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM АБК — серия из 8 биконических антенн, 20 МГц – 18 ГГц. АБК — широкополосные измерительные антенны для нижней части диапазона ЭМС. Параметры АБК: диапазон 20 МГц – 18 ГГц; соединители N; КСВН 2,5–3; усиление 2–5 дБ.
Где применяют
- Безэховые камеры — АБК.
- Испытания на ЭМС — АБК.
- Измерения поля — АБК.
Исполнения серии АБК
| Артикул | Ку, дБ | КСВН | Соединитель | Частоты, МГц | Поляризация | Длина, мм |
|---|---|---|---|---|---|---|
| KADAMM АБК-20/200-N(р) | -5-5 | 3 | N (розетка) | 20-200 | горизонтальная поляризация | 3020 |
| KADAMM АБК-20/200-N(р).2 | -10-5 | 3 | N (розетка) | 20-200 | горизонтальная поляризация | 1436 |
| KADAMM АБК-20/3000-N(р) | 2 | — | N (розетка) | 20-3000 | вертикальная | — |
| KADAMM АБК-200/3000-N(р) | -5-5 | 2,5 | N (розетка) | 200-3000 | вертикальная поляризация | φ700 |
| KADAMM АБК-2000/18000-SMA(р) | -5-5 | 2,5 | SMA (розетка) | 2000-18000 | вертикальная поляризация | φ130 |
| KADAMM АБК-30/200-N(р) | -10-5 | 3 | N (розетка) | 30-200 | горизонтальная поляризация | 1436 |
| KADAMM АБК-30/300-N(р) | -10-5 | 3 | N (розетка) | 30-300 | горизонтальная поляризация | 1436 |
| KADAMM АБК-50/500-N(р) | -10-5 | 3 | N (розетка) | 50-500 | горизонтальная поляризация | 914 |
На что смотреть при выборе
- Сначала выбирают строку АБК по частоте — серия перекрывает 20 МГц – 18 ГГц.
- КСВН моделей АБК — от 2,5 до 3: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АБК — от 2 до 5 дБ.
- Соединители АБК — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АБК по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АБК?
По таблице исполнений АБК: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АБК?
У АБК — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АБК?
Диапазон серии АБК — 20 МГц – 18 ГГц; полоса конкретной модели — в таблице исполнений.
