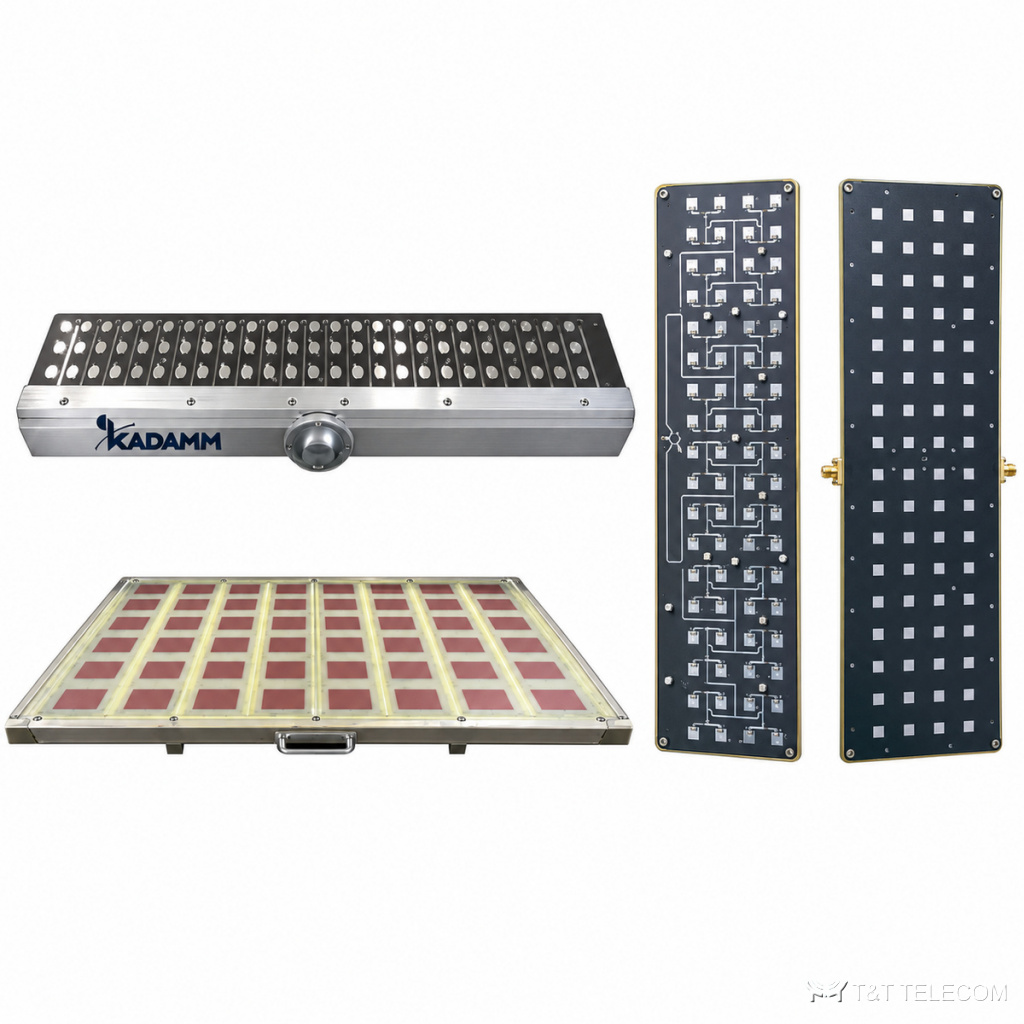

KADAMM АМП-Р: серия из 14 микрополосковых антенн, 1,3 – 27 ГГц. АМП-Р — плоские патч-антенны с малой высотой профиля. Основное о АМП-Р: диапазон 1,3 – 27 ГГц; соединители SMA; усиление 9–33,2 дБ.
Для каких задач
- Антенные решётки — АМП-Р.
- Прототипы и разработка — АМП-Р.
- Встраиваемые радиомодули — АМП-Р.
Исполнения серии АМП-Р
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Габариты, мм | Луч, ° | fцентр, ГГц | Поляризация | КСВН (тип.) |
|---|---|---|---|---|---|---|---|---|
| KADAMM АМП-10500-22-SMA(р)-Р | — | 22 | SMA (розетка) | 360 | 16°×5° | 10,5 | — | — |
| KADAMM АМП-1300/1800-13,5-Р | 1,3-1,8 | 13,5 | N (розетка) | — | 30°×15° | — | — | — |
| KADAMM АМП-13000/15000-33,2-Р | 13-15 | 33,2 | — | 576×288 | — | — | линейная | 1,5 |
| KADAMM АМП-13800-22-SMA(р)-Р | — | 22 | SMA (розетка) | 290 | 16°×5° | 13,8 | — | — |
| KADAMM АМП-1500-20-N(р)-Р | — | 20 | N (розетка) | 1000 | 12°×9° | 1,5 | — | — |
| KADAMM АМП-1700/2500-9-SMA(р)-Р | 1,7-2,5 | 9 | SMA (розетка) | около 257,8×181,8×64,5 мм | — | — | ±45 | 1,4 |
| KADAMM АМП-2200/2500-9-Р | 2,2-2,5 | 9 | — | около 150×230×60 | — | — | ±45 | 1,2 |
| KADAMM АМП-2400-22-SMA(р)-Р | — | 22 | SMA (розетка) | 680 | 16°×5° | 2,4 | — | — |
| KADAMM АМП-25500/27000-22-Р | 25,5-27 | более 22dBi при 26 | — | 45mm45mm0,8 | — | — | правая круговая или левая круговая | — |
| KADAMM АМП-3300/3500-15-SMA(р)-Р | — | 15 | SMA (розетка) | 170 | 18°×18° | 3,3-3,5 | — | — |
| KADAMM АМП-34000/36000-15-2,92(р)-Р | — | 15 | 2,92 (розетка) | 38 | 10°×10° | 34-36 | — | — |
| KADAMM АМП-4250/4350-22-N(р)-Р | 4,25-4,35 | 22 | N (розетка) | 444×246×30 | — | — | линейная | 2 |
| KADAMM АМП-5300/5500-15-SMA(р)-Р | — | 15 | SMA (розетка) | 178 | 18°×18° | 5,3-5,5 | — | — |
| KADAMM АМП-9400-22-Р | 9,4 | 22 | FBP100 | — | 27°×4° | — | — | — |
Подбор исполнения
- Сначала выбирают строку АМП-Р по частоте — серия перекрывает 1,3 – 27 ГГц.
- Усиление моделей АМП-Р — от 9 до 33,2 дБ.
- Соединители АМП-Р — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АМП-Р подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на АМП-Р?
К карточке АМП-Р приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АМП-Р?
По таблице исполнений АМП-Р: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АМП-Р?
У АМП-Р — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
