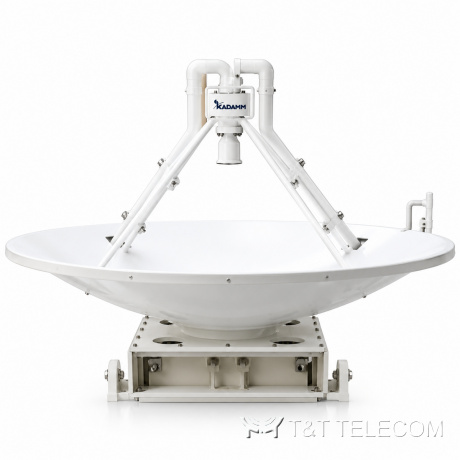

Серия зеркальных антенн KADAMM АПР-ПФ-2П — 960 МГц – 40 ГГц, соединители N, 18 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

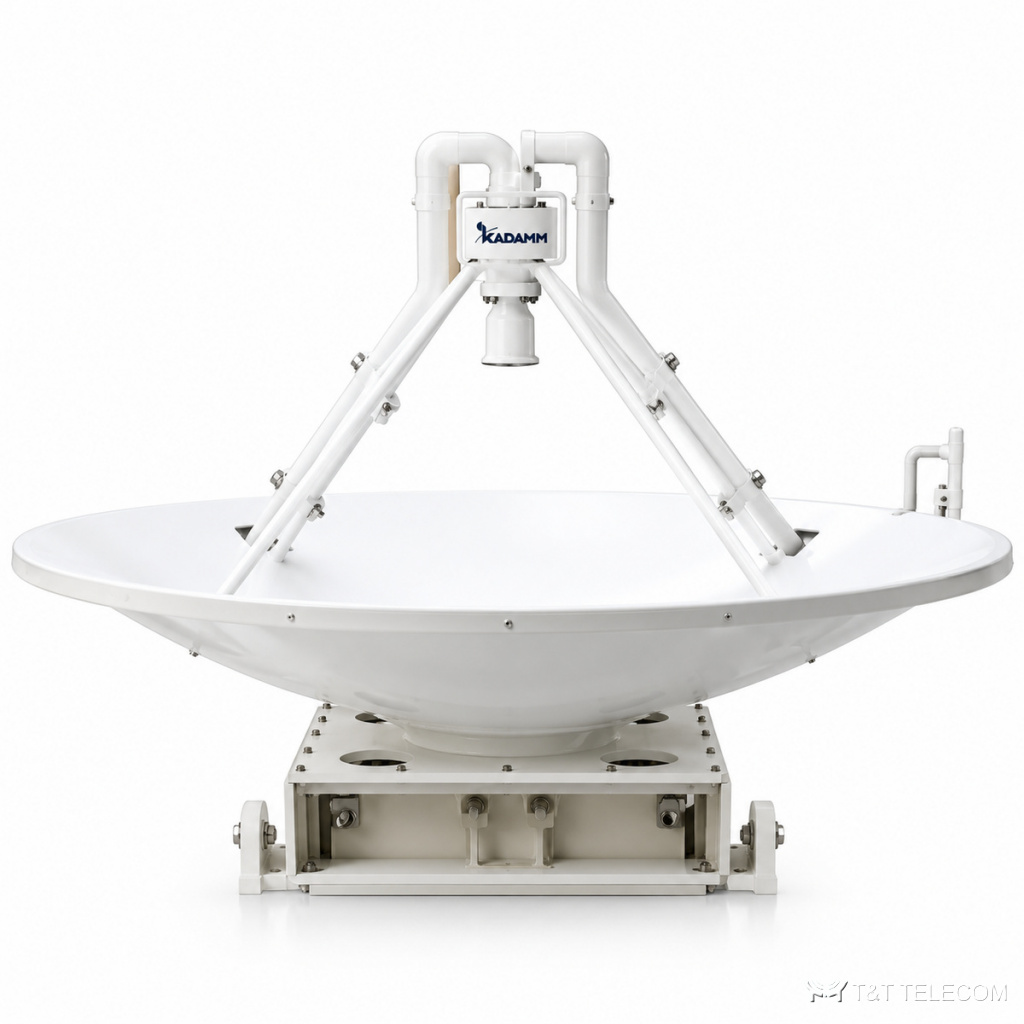

KADAMM АПР-ПФ-2П — серия из 18 зеркальных антенн, 960 МГц – 40 ГГц. АПР-ПФ-2П дают узкий луч и высокое усиление в СВЧ-диапазоне. Параметры АПР-ПФ-2П: диапазон 960 МГц – 40 ГГц; соединители N; усиление 23–32,5 дБ.
Область применения
- Радиорелейные и спутниковые каналы — АПР-ПФ-2П.
- Испытательные полигоны — АПР-ПФ-2П.
- Радиоастрономия и исследования — АПР-ПФ-2П.
Исполнения серии АПР-ПФ-2П
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Диаметр, мм | Луч, ° |
|---|---|---|---|---|---|
| KADAMM АПР-0,15-26500/40000-2Л | 26,5-40,0 | ≥29 | 2,92 (розетка) | 150 | ≤4,8 |
| KADAMM АПР-0,2-17600/26700-2Л | 17,6-26,7 | ≥28 | 2,92 (розетка) | 200 | ≤5,3 |
| KADAMM АПР-0,2-21700/33000-2Л | 21,7-33,0 | ≥29,5 | 2,92 (розетка) | 200 | ≤4,5 |
| KADAMM АПР-0,3-14500/22000-2Л | 14,5-22,0 | ≥30 | SMA (розетка) | 300 | ≤4 |
| KADAMM АПР-0,4-11900/18000-2Л | 11,9-18,0 | ≥30,5 | SMA (розетка) | 400 | ≤4 |
| KADAMM АПР-0,6-6570/9990-2Л | 6,57-9,99 | ≥29 | N (розетка) | 600 | ≤4,8 |
| KADAMM АПР-0,6-8200/12400-2Л | 8,20-12,40 | ≥31 | N (розетка) | 600 | ≤3,8 |
| KADAMM АПР-0,6-9840/15000-2Л | 9,84-15,0 | ≥32,5 | N (розетка) | 600 | ≤3,3 |
| KADAMM АПР-0,8-5380/8170-2Л | 5,38-8,17 | ≥29,5 | N (розетка) | 800 | ≤4,5 |
| KADAMM АПР-1,2-3220/4900-2Л | 3,22-4,90 | ≥28,5 | N (розетка) | 1200 | ≤5 |
| KADAMM АПР-1,2-3940/5990-2Л | 3,94-5,99 | ≥30 | N (розетка) | 1200 | ≤4 |
| KADAMM АПР-1,5-1720/2610-2Л | 1,72-2,61 | ≥23,5 | N (розетка) | 1500 | ≤8,5 |
| KADAMM АПР-1,5-2170/3300-2Л | 2,17-3,30 | ≥27 | N (розетка) | 1500 | ≤5,5 |
| KADAMM АПР-1,5-2600/3950-2Л | 2,60-3,95 | ≥29 | N (розетка) | 1500 | ≤4,8 |
| KADAMM АПР-1-4640/7050-2Л | 4,64-7,05 | ≥30 | N (розетка) | 1000 | ≤4 |
| KADAMM АПР-2-1130/1730-2Л | 1,13-1,73 | ≥24 | N (розетка) | 2000 | ≤8 |
| KADAMM АПР-2-1450/2200-2Л | 1,45-2,20 | ≥26 | N (розетка) | 2000 | ≤6,5 |
| KADAMM АПР-2-960/1460-2Л | 0,96-1,46 | ≥23 | N (розетка) | 2000 | ≤9,5 |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Рабочая полоса | ≤15% |
| Уровень боковых лепестков, плоскость Е, дБ | -13 |
| Уровень боковых лепестков, плоскость Н, дБ | -15 |
Как выбрать модель
- Сначала выбирают строку АПР-ПФ-2П по частоте — серия перекрывает 960 МГц – 40 ГГц.
- Усиление моделей АПР-ПФ-2П — от 23 до 32,5 дБ.
- Соединители АПР-ПФ-2П — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АПР-ПФ-2П подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия АПР-ПФ-2П?
Диапазон серии АПР-ПФ-2П — 960 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АПР-ПФ-2П?
К карточке АПР-ПФ-2П приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АПР-ПФ-2П?
По таблице исполнений АПР-ПФ-2П: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
