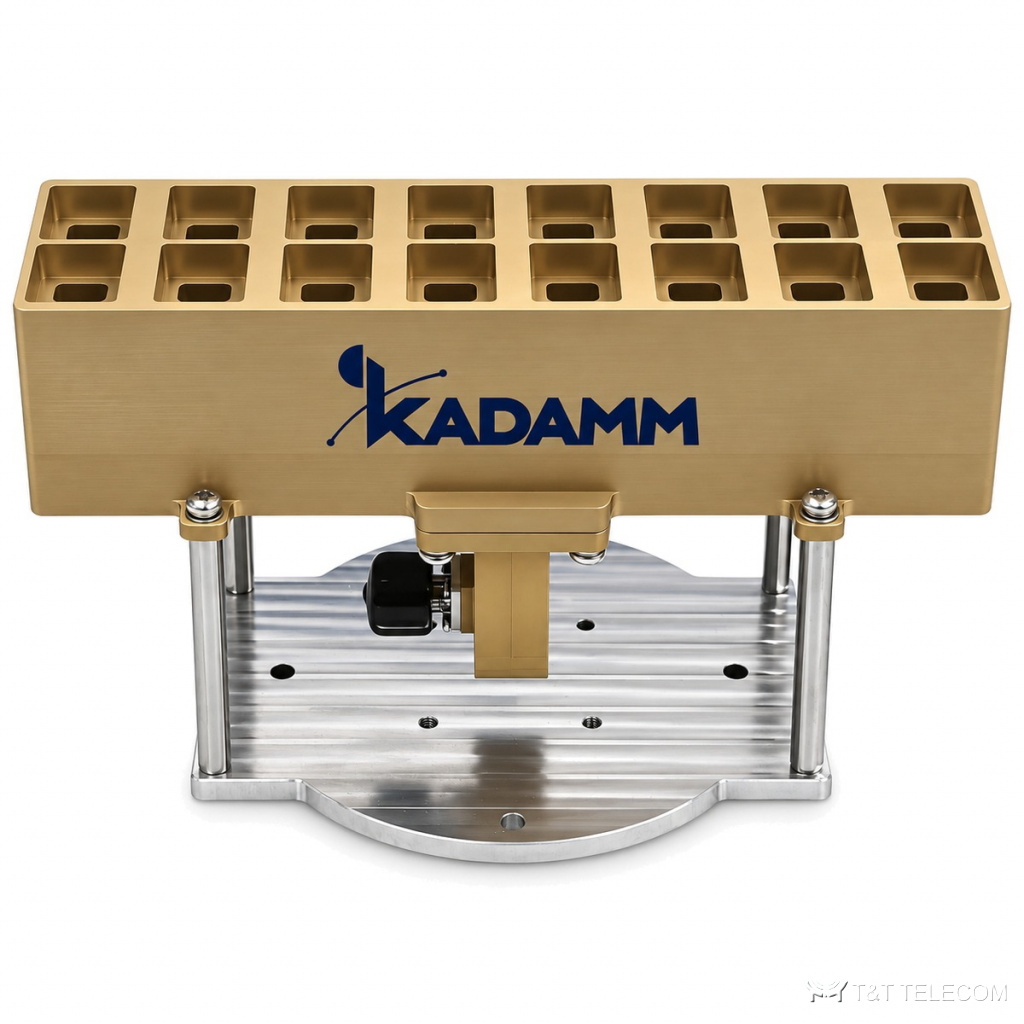

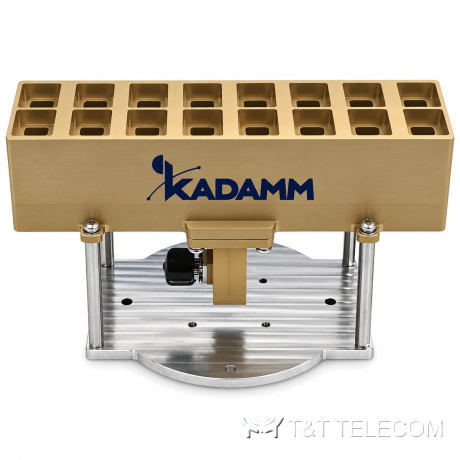

Серия волноводно-щелевых антенн KADAMM АЩ — 8,6 – 12,75 ГГц, соединители SMA, 7 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM АЩ — серия из 7 волноводно-щелевых антенн, 8,6 – 12,75 ГГц. Щелевые антенны АЩ применяют в радиолокации и связи. Коротко о АЩ: диапазон 8,6 – 12,75 ГГц; соединители SMA; усиление 15–22 дБ; мощность 10–1400 Вт.
Где применяют
- Радиолокационные станции — АЩ.
- Радиомаяки и навигация — АЩ.
- Антенные решётки — АЩ.
Исполнения серии АЩ
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | Габариты, мм | КСВН (тип.) | Поляризация | Ширина луча (−3 дБ), ° | Материал | Покрытие |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АЩ-10700/12750-15 | 10,7-12,75 | 15 | 1400 | 138×32×33 | 1,6 | вертикальная | 90,9° (H), 9° (E) | — | — |
| KADAMM АЩ-10700/12750-18 | 10,7-12,75 | 18 | 1400 | 138×34×40 | 1,5 | вертикальная | 45° (H), 9° (E) | — | — |
| KADAMM АЩ-8600/9600-20 | 8,6-9,6 | более 20 | 50 | 205,7×77,7×48,8 | 1,5 | линейная | ≥20×7 | алюминий | цветное проводящее оксидирование |
| KADAMM АЩ-9000/10000-22-SMA(р) | 9-10 | 22 | 10 (импульсная) | 260×89×20 | 2 | линейная | плоскость E: 27,8 | алюминий | Conductive Oxide |
| KADAMM АЩ-9300/9500 | 9,30-9,50 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | — | — |
| KADAMM АЩ-9300/9500-2 | 9,30-9,50 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | — | — |
| KADAMM АЩ-9300/9500-3 | 9,30-9,50 | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | — | — |
Подбор исполнения
- Полоса модели АЩ должна перекрывать рабочие частоты (серия: 8,6 – 12,75 ГГц).
- Усиление моделей АЩ — от 15 до 22 дБ.
- Допустимая мощность моделей АЩ — от 10 до 1400 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители АЩ — SMA; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АЩ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у АЩ?
У АЩ — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АЩ?
Диапазон серии АЩ — 8,6 – 12,75 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АЩ?
К карточке АЩ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
