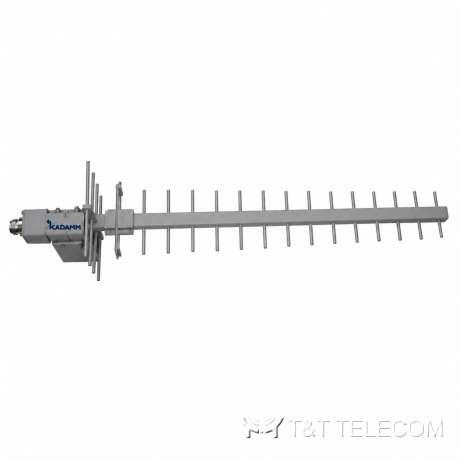

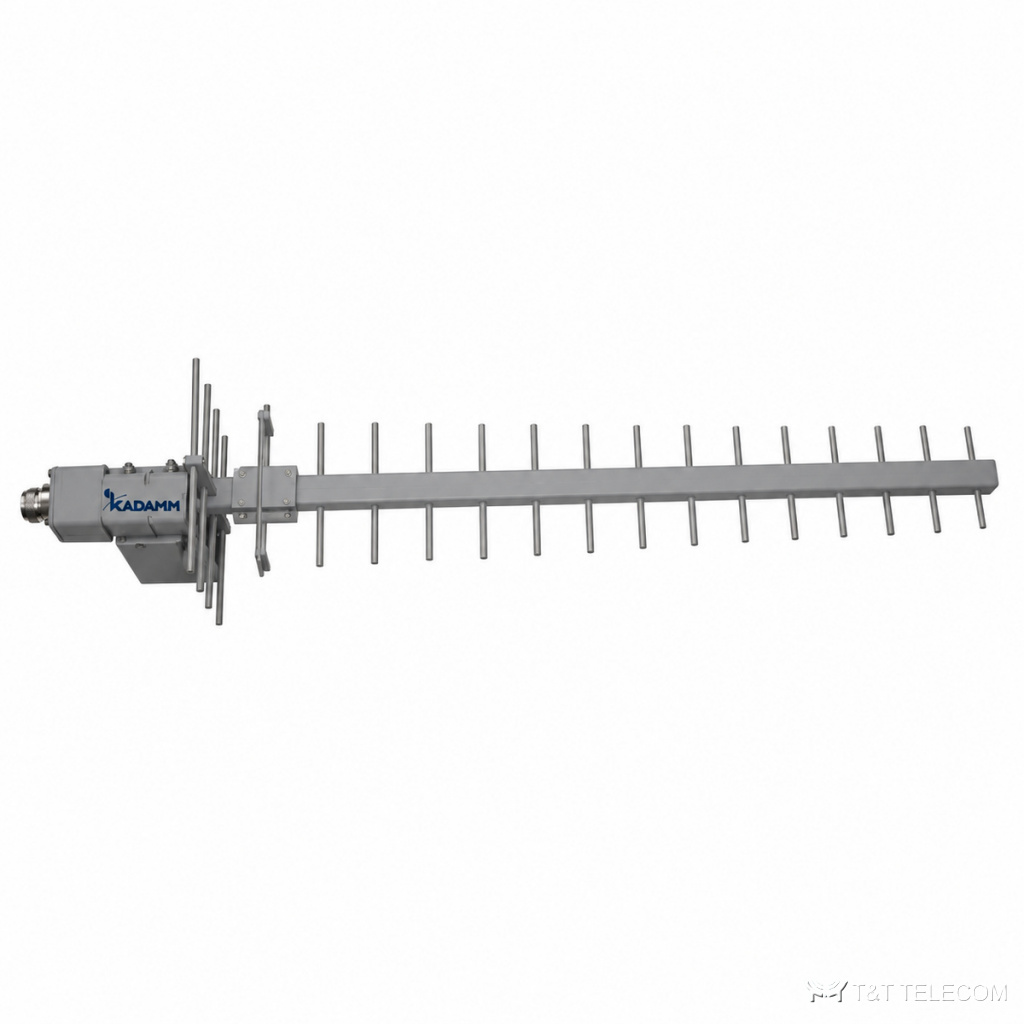

Серия измерительных антенн Яги KADAMM АЯ — 184 МГц – 5,8 ГГц, соединители N, 13 моделей
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM АЯ — серия из 13 измерительных антенн Яги, 184 МГц – 5,8 ГГц. АЯ дают направленный приём с известным усилением для измерений поля. Основное о АЯ: диапазон 184 МГц – 5,8 ГГц; соединители N; КСВН 1,5–2; усиление 5–12 дБ.
Для каких задач
- Калибровка — АЯ.
- Измерения напряжённости поля — АЯ.
- Радиомониторинг — АЯ.
Исполнения серии АЯ
| Артикул | Ку, дБ | КСВН | Частоты, МГц | Длина, мм |
|---|---|---|---|---|
| KADAMM АЯ-1150/1250-5-N(р) | 5 | 1,5 | 1200±50 | 372 |
| KADAMM АЯ-1250/1350-12-N(р) | 12 | 1,8 | 1250-1350 | 750 |
| KADAMM АЯ-184/214-5,3-N(р) | 5,3 | 1,8 | 184-214 | 534 |
| KADAMM АЯ-1880/2025-10-N(р) | 10 | 1,5 | 1880-2025 | 505 |
| KADAMM АЯ-233/253-5,3-N(р) | 5,3 | 1,5 | 243±10 | 1000 |
| KADAMM АЯ-2400/2500-12-N(р) | 12 | 2 | 2400-2500 | 410 |
| KADAMM АЯ-256/264-10-N(р) | 10 | 1,5 | 260±4 | 1325 |
| KADAMM АЯ-289/305-10-N(р) | 10 | 1,5 | 297±8 | 1325 |
| KADAMM АЯ-344/396-5,3-N(р) | 5,3 | 1,8 | 344-396 | 273 |
| KADAMM АЯ-396/416-5-N(р) | 5 | 1,5 | 406±10 | 1000 |
| KADAMM АЯ-400/450-5,3-N(р) | 5,3 | 1,5 | 400-450 | 599 |
| KADAMM АЯ-5725/5800-10-N(р) | 10 | 1,5 | 5725-5800 | 477 |
| KADAMM АЯ-890/960-5-N(р) | 5 | 1,5 | 890-960 | 460,5 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Соединитель | N (розетка) |
Подбор исполнения
- Полоса модели АЯ должна перекрывать рабочие частоты (серия: 184 МГц – 5,8 ГГц).
- КСВН моделей АЯ — от 1,5 до 2: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АЯ — от 5 до 12 дБ.
- Соединители АЯ — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Поставляем KADAMM АЯ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
На какие частоты рассчитана серия АЯ?
Диапазон серии АЯ — 184 МГц – 5,8 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АЯ?
К карточке АЯ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АЯ?
По таблице исполнений АЯ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
