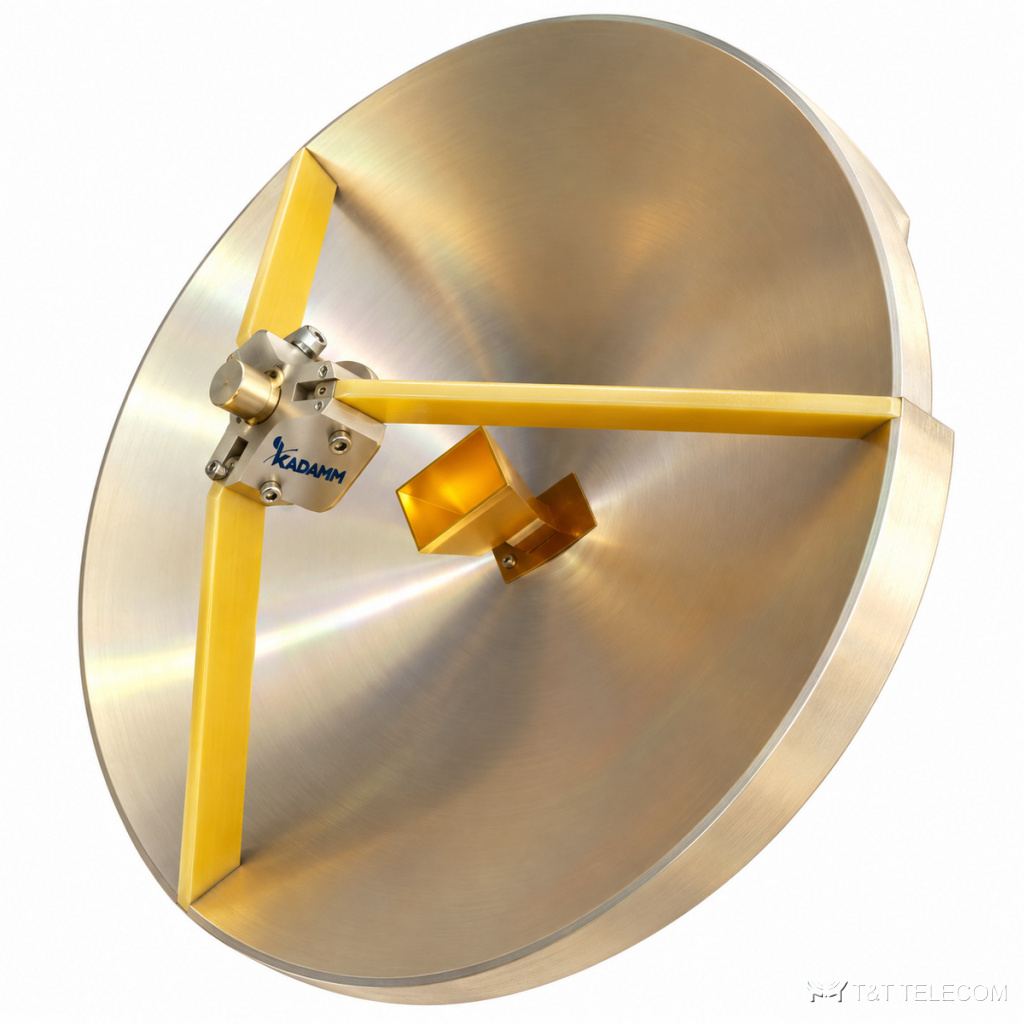

Серия KADAMM АПР-КС-ЛП — серия из 12 зеркальных антенн, 8,2 – 112 ГГц. Параболические антенны АПР-КС-ЛП применяют на протяжённых радиолиниях и в измерениях. Коротко о АПР-КС-ЛП: диапазон 8,2 – 112 ГГц; соединители N; усиление 28–37,5 дБ.
Где применяют
- Радиоастрономия и исследования — АПР-КС-ЛП.
- Радиорелейные и спутниковые каналы — АПР-КС-ЛП.
- Испытательные полигоны — АПР-КС-ЛП.
Исполнения серии АПР-КС-ЛП
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Диаметр, мм | Луч, ° | УБЛ Е, дБ | УБЛ Н, дБ | Волновод |
|---|---|---|---|---|---|---|---|---|
| KADAMM АПР-0,15-26500/40000-Л-Кс | 26,5-40,0 | ≥29 | 2,92 (розетка) | 150 | ≤4,8 | -13 | -15 | — |
| KADAMM АПР-0,15-32900/50100-Л-Кс | 32,9-50,1 | ≥30,5 | — | 150 | ≤4 | -15 | -18 | WR22 |
| KADAMM АПР-0,15-39200/59600-Л-Кс | 39,2-59,6 | ≥32 | — | 150 | ≤3,1 | -15 | -18 | WR19 |
| KADAMM АПР-0,15-49800/75800-Л-Кс | 49,8-75,8 | ≥34 | — | 150 | ≤2,5 | -15 | -18 | WR15 |
| KADAMM АПР-0,15-60500/91900-Л-Кс | 60,5-91,9 | ≥36 | — | 150 | ≤2 | -15 | -18 | WR12 |
| KADAMM АПР-0,15-73800/112000-Л-Кс | 73,8-112 | ≥37,5 | — | 150 | ≤1,6 | -15 | -18 | WR10 |
| KADAMM АПР-0,2-17600/26700-Л-Кс | 17,6-26,7 | ≥28 | 2,92 (розетка) | 200 | ≤5,3 | -13 | -15 | — |
| KADAMM АПР-0,2-21700/33000-Л-Кс | 21,7-33,0 | ≥29,5 | 2,92 (розетка) | 200 | ≤4,5 | -13 | -15 | — |
| KADAMM АПР-0,3-14500/22000-Л-Кс | 14,5-22,0 | ≥30 | SMA (розетка) | 300 | ≤4 | -13 | -15 | — |
| KADAMM АПР-0,4-11900/18000-Л-Кс | 11,9-18,0 | ≥30,5 | SMA (розетка) | 400 | ≤4 | -13 | -15 | — |
| KADAMM АПР-0,6-8200/12400-Л-Кс | 8,20-12,40 | ≥31 | N (розетка) | 600 | ≤3,8 | -13 | -15 | — |
| KADAMM АПР-0,6-9840/15000-Л-Кс | 9,84-15,0 | ≥32,5 | N (розетка) | 600 | ≤3,3 | -13 | -15 | — |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
| Рабочая полоса | ≤40% |
На что смотреть при выборе
- Полоса модели АПР-КС-ЛП должна перекрывать рабочие частоты (серия: 8,2 – 112 ГГц).
- Усиление моделей АПР-КС-ЛП — от 28 до 37,5 дБ.
- Соединители АПР-КС-ЛП — N; ответные кабели и переходы подбирают под них.
Поставка и документы
Модели KADAMM АПР-КС-ЛП подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у АПР-КС-ЛП?
У АПР-КС-ЛП — N; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АПР-КС-ЛП?
Диапазон серии АПР-КС-ЛП — 8,2 – 112 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АПР-КС-ЛП?
К карточке АПР-КС-ЛП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
